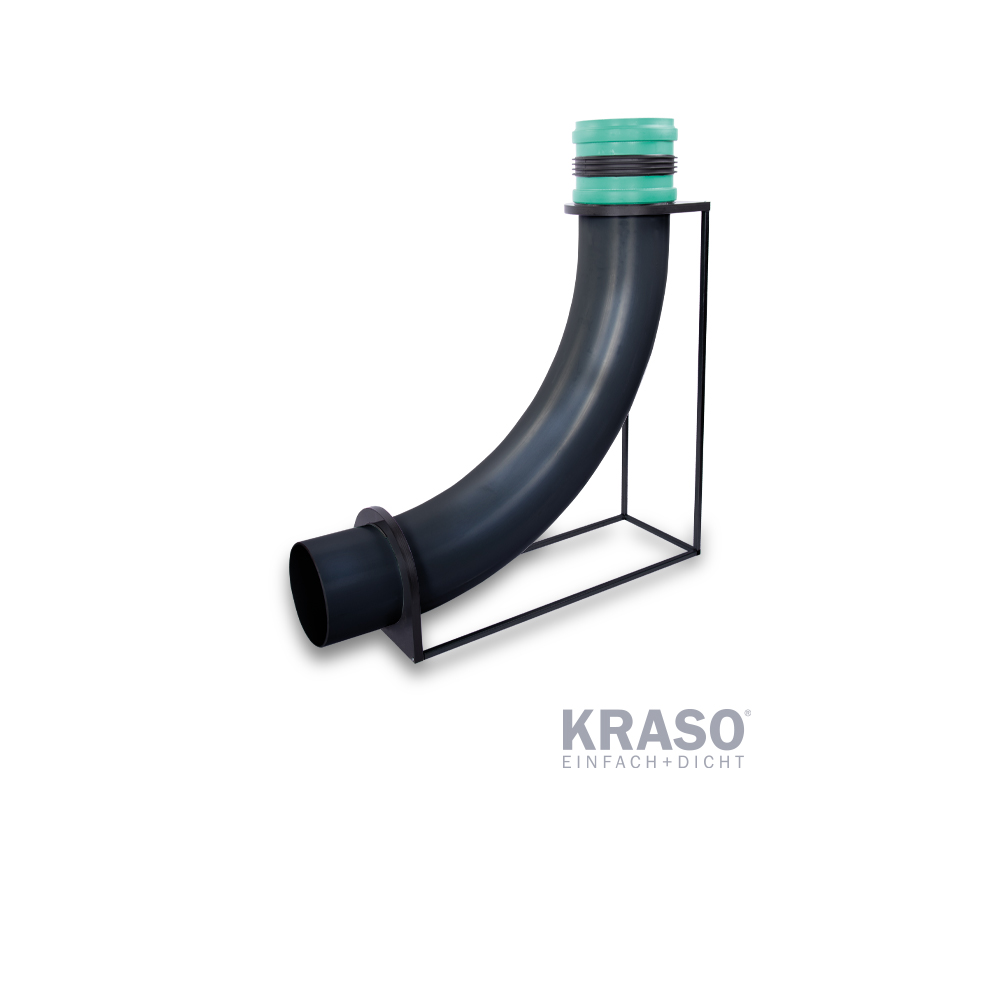

KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
Einfach, komfortabel, dicht an die Wärmepumpe oder ans Nah-, Fern- und Erdwärmenetz

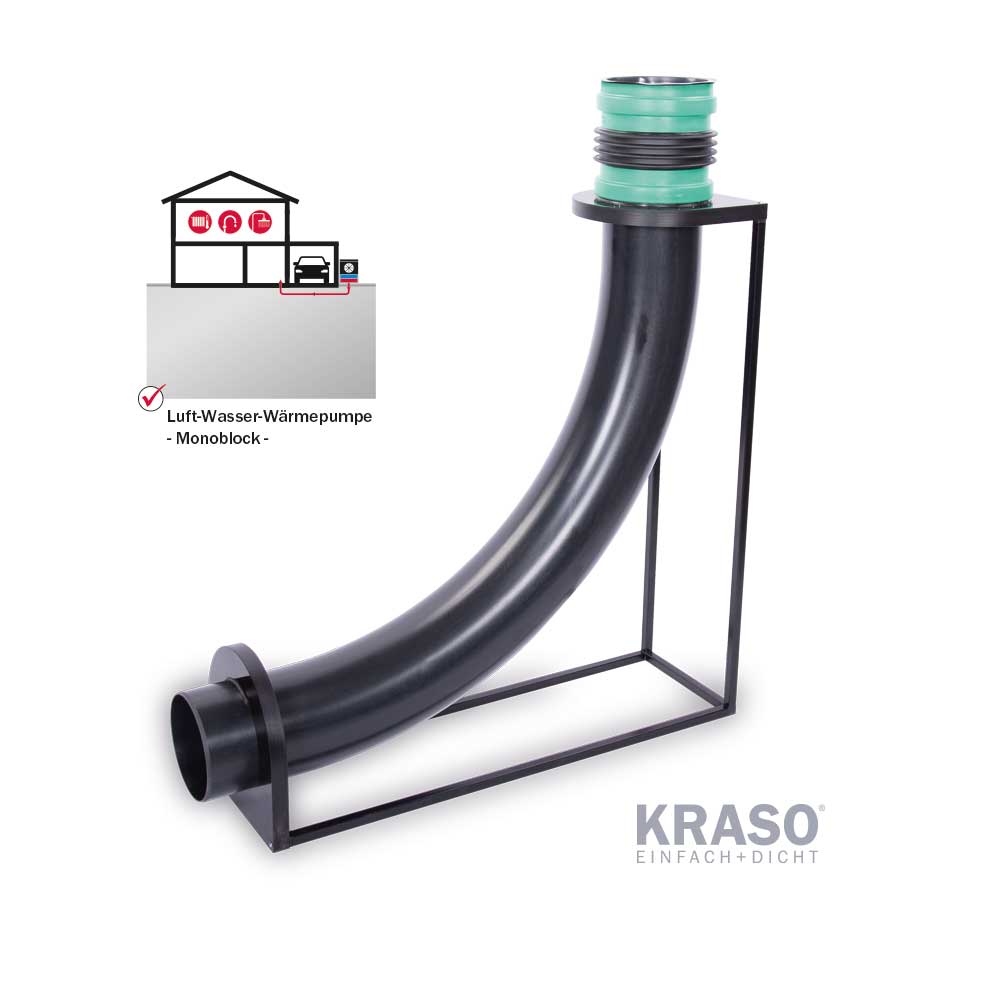

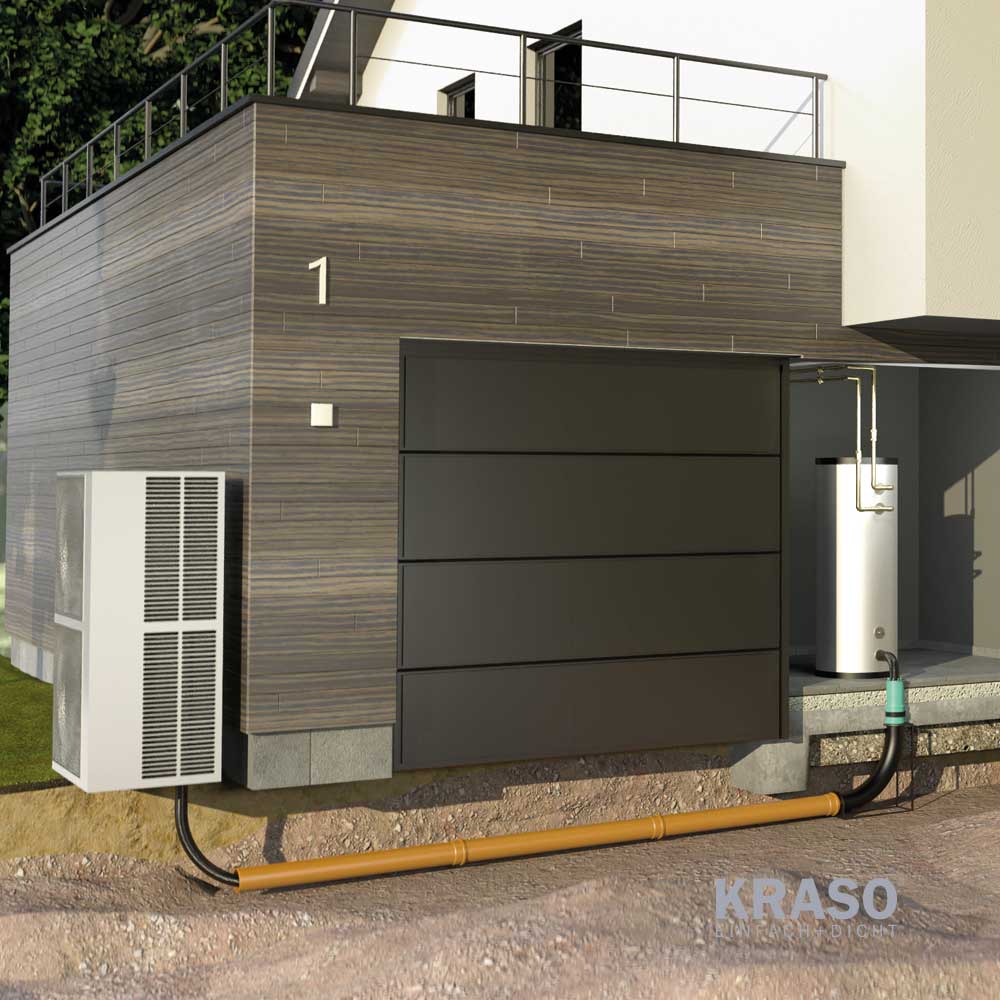

+ Die komfortable Lösung für den Anschluss von Luft-Wasser-Wärmepumpen (Monoblock) oder den Anschluss ans Nah-, Fern- und Erdwärmenetz – für flexible und vorgedämmte Rohrleitungen mit integriertem Vor- und Rücklauf.

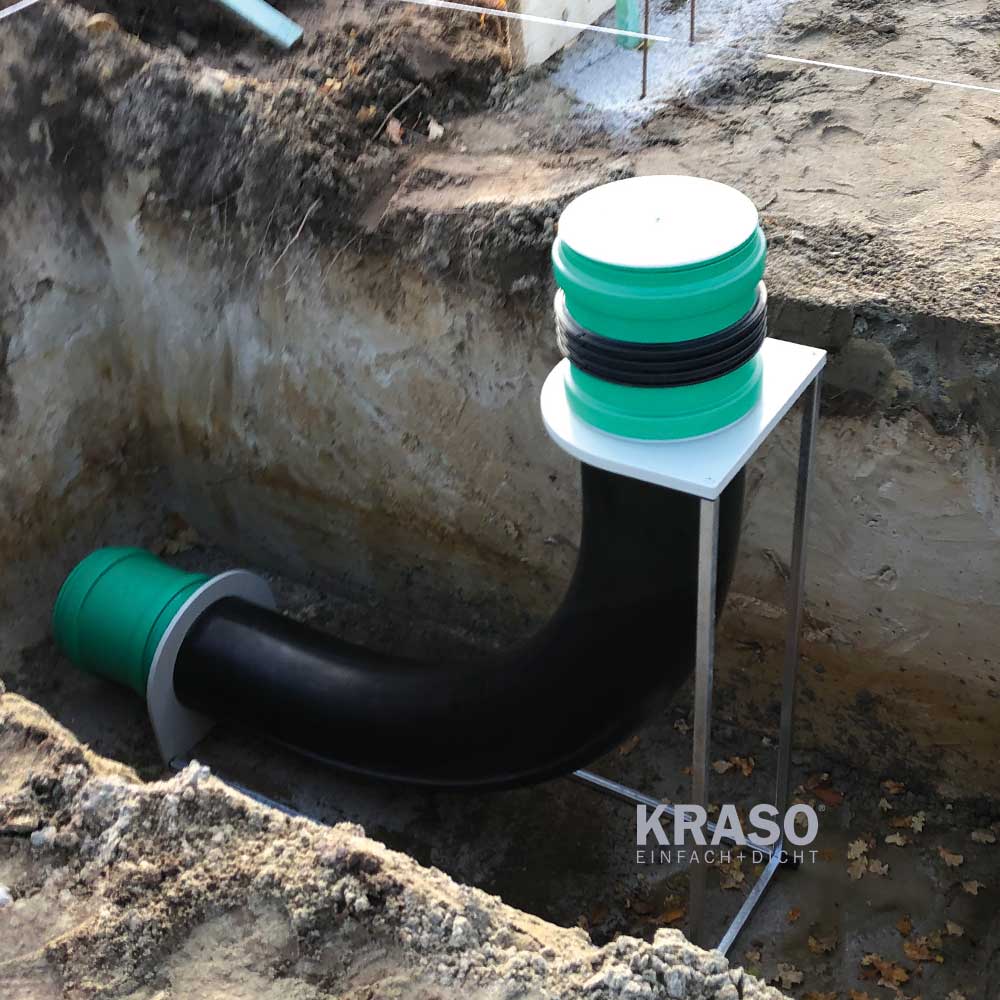

+ Stabile, fertig montierte Aufstellvorrichtung: Aufstellen – Ausrichten – Betonieren – Anschließen – Fertig!
+ Für alle nicht unterkellerten Gebäude: Ein-/Mehrfamilienhäuser, öffentliche und gewerbliche Bauten
+ Auf Wunsch auch mit KRASO Folienflansch – zur Einbindung in die Fußbodenabdichtung.

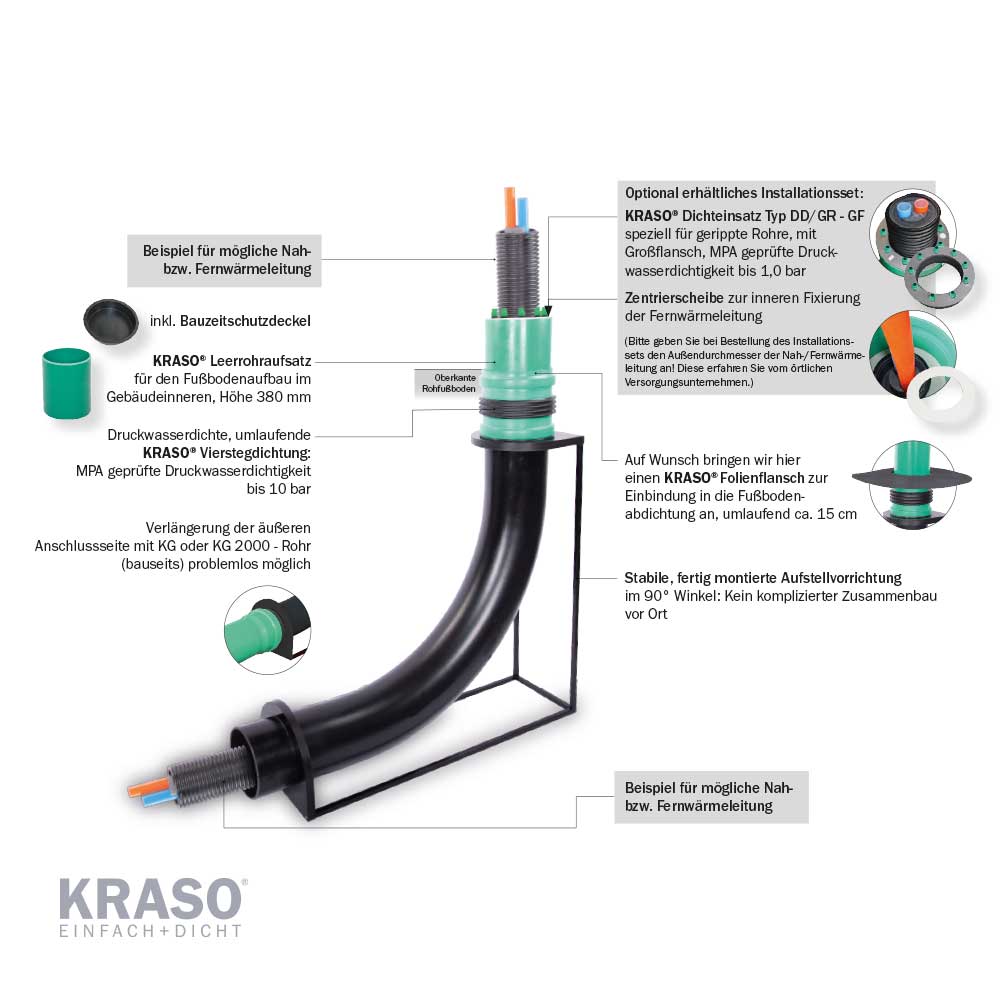

+ KRASO Bauherren-Komfortpaket - Boden - NFE - Basis bestehend aus:
- KRASO Bauherren-Komfortpaket - Boden - NFE - Basis DN 200, DN 250 oder DN 315 mit druckwasserdichter, umlaufender KRASO Vierstegdichtung
- KRASO Leerrohraufsatz aus KG 2000: Für den Fußbodenaufbau im Gebäudeinneren
- Bauzeitschutzdeckel
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
Info
Lieferumfang:
KRASO Bauherren-Komfortpaket - Boden - NFE - Basis mit Aufstellvorrichtung, Leerrohraufsatz und Bauzeitschutzdeckel -

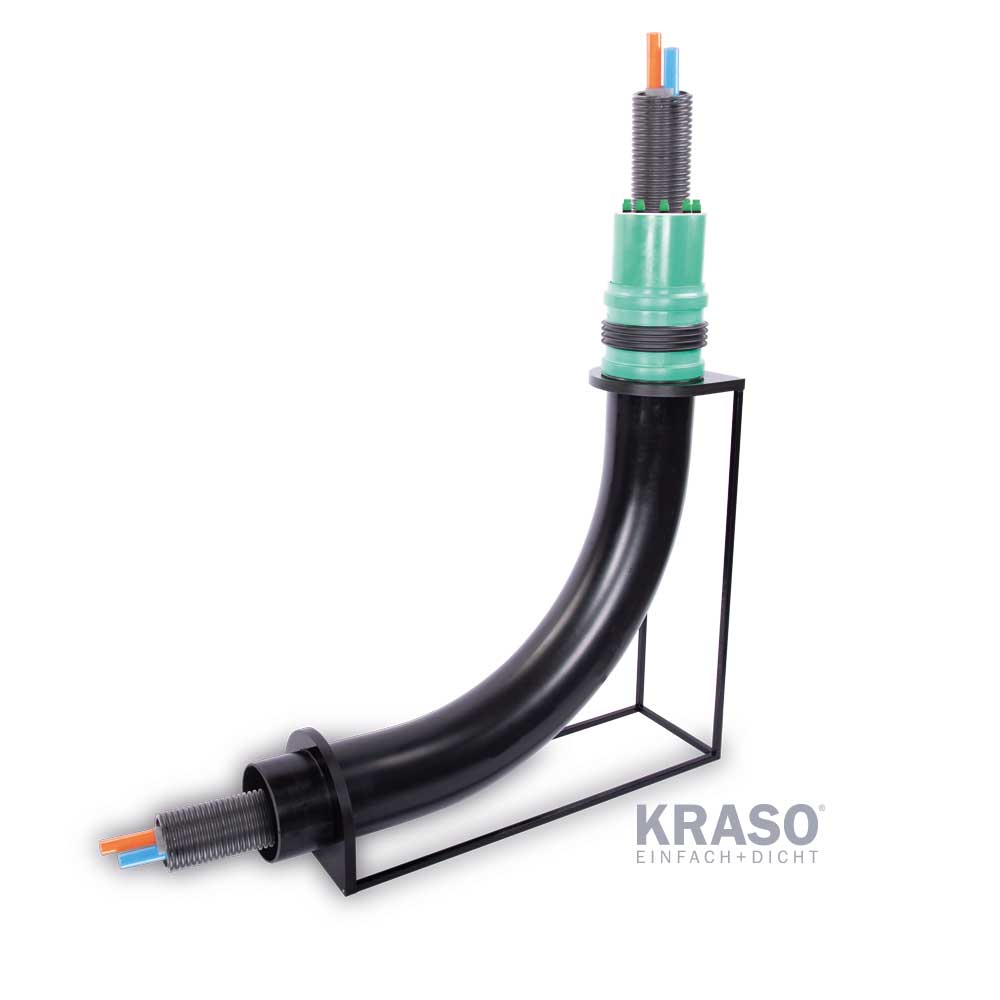

Optional erhältlich: KRASO Folienflansch, Installationsset mit KRASO Dichteinsatz Typ DD/GR - GF und Zentrierscheibe
Downloads
Produktinfo
Datenblatt
Prüfzeugnis
DWG-Dateien
-
kraso_katalog_bkp_nfe_basis (604.14 KiB)
-
Prüfzeugnis_KRASO_Dichteinsatz_Typ_DD_GR_zv (1.35 MiB)
-
Prüfzeugnis_KRASO_Vierstegdichtung_zv (545.24 KiB)
|
Typ / Artikel |
KRASO BKP - Boden - NFE - Basis |
||
|
Durchmesser DN |
DN 200 |
DN 250 |
DN 315 |
|
KRASO BKP - Boden - NFE - Basis |
887 € |
962 € |
1.120 € |
|
KRASO Folienflansch (optional erhältlich) |
230 € |
300 € |
388 € |
|
Installationsset (optional erhältlich) |
275 € |
329 € |
421 € |
