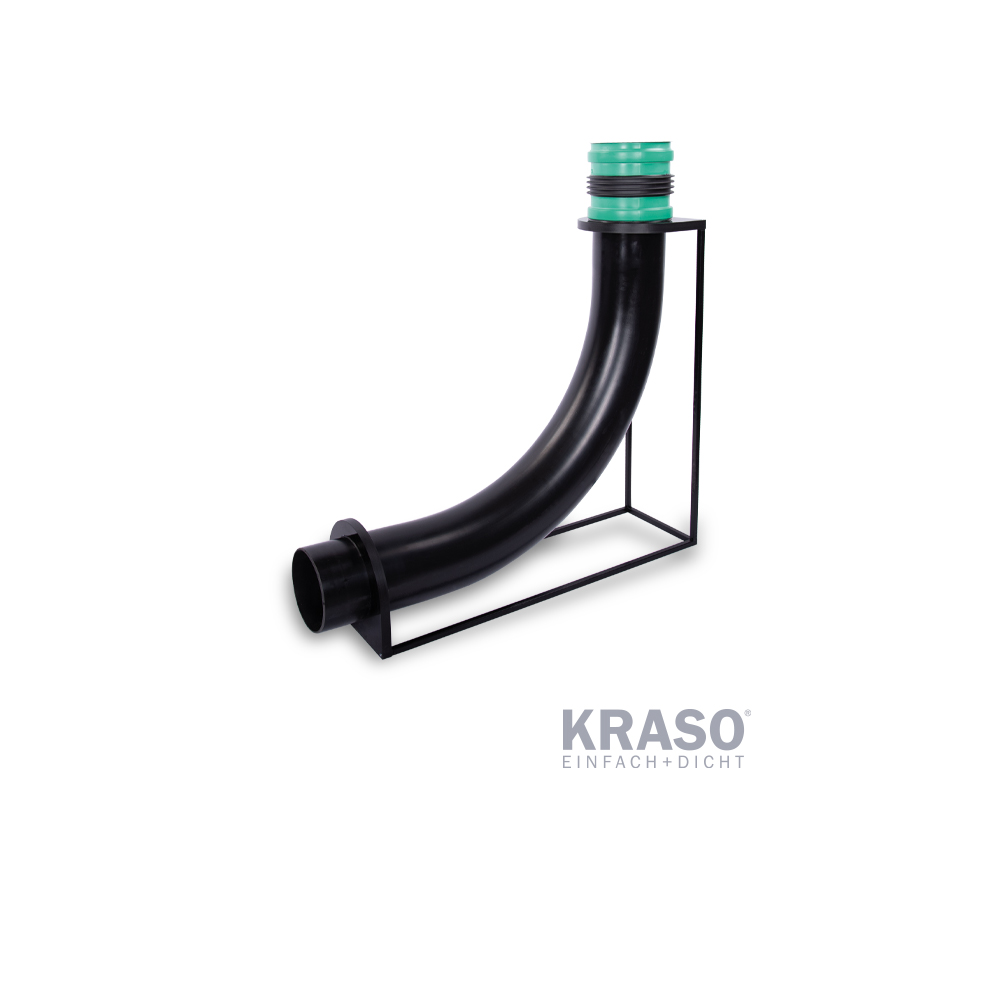

KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
KRASO Bauherren-Komfortpaket - Boden - NFE - Basis
Einfach, komfortabel, dicht an die Wärmepumpe oder ans Nah-, Fern- und Erdwärmenetz
+ Die komfortable Lösung für den Anschluss von Luft-Wasser-Wärmepumpen (Monoblock) oder den Anschluss ans Nah-, Fern- und Erdwärmenetz – für flexible und vorgedämmte Rohrleitungen mit integriertem Vor- und Rücklauf.
+ Stabile, fertig montierte Aufstellvorrichtung: Aufstellen – Ausrichten – Betonieren – Anschließen – Fertig!
+ Für alle nicht unterkellerten Gebäude: Ein-/Mehrfamilienhäuser, öffentliche und gewerbliche Bauten
+ Auf Wunsch auch mit KRASO Folienflansch – zur Einbindung in die Fußbodenabdichtung.
+ KRASO Bauherren-Komfortpaket - Boden - NFE - Basis bestehend aus:
- KRASO Bauherren-Komfortpaket - Boden - NFE - Basis DN 200, DN 250 oder DN 315 mit druckwasserdichter, umlaufender KRASO Vierstegdichtung
- KRASO Leerrohraufsatz aus KG 2000: Für den Fußbodenaufbau im Gebäudeinneren
- Bauzeitschutzdeckel
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
Info
Lieferumfang:
KRASO Bauherren-Komfortpaket - Boden - NFE - Basis mit Aufstellvorrichtung, Leerrohraufsatz und Bauzeitschutzdeckel -
Optional erhältlich: KRASO Folienflansch, Installationsset mit KRASO Dichteinsatz Typ DD/GR - GF und Zentrierscheibe
Downloads
Produktinfo
Datenblatt
Prüfzeugnis
DWG-Dateien
-
kraso_katalog_bkp_nfe_basis (604.14 KiB)
-
Prüfbericht_KRASO_Dichteinsatz_Typ_DD_GR (3.51 MiB)
-
Prüfbericht_KRASO_Vierstegdichtung (606.1 KiB)
|
Typ / Artikel |
KRASO BKP - Boden - NFE - Basis |
||
|
Durchmesser DN |
DN 200 |
DN 250 |
DN 315 |
|
KRASO BKP - Boden - NFE - Basis |
887 € |
962 € |
1.120 € |
|
KRASO Folienflansch (optional erhältlich) |
230 € |
300 € |
388 € |
|
Installationsset (optional erhältlich) |
275 € |
329 € |
421 € |
KRASO Gebäudeeinführung KDS 150
zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
Hat den Bogen raus – für Industrie und Gewerbe
+ Die KRASO Gebäudeeinführung KDS 150 führt Kabel und Rohre sicher und zuverlässig ins Gebäude und ist dabei durch das KRASO Kabeldurchführungssystem KDS 150 flexibel und vielfach kombinierbar. Mit einem Radius von 650 mm bzw. 1000 mm lassen sich so Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen.+ Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf!
+ Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe.+ Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung.
+ Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren.
+ Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150.
+ Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze.
+ Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab! + WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Gebäudeeinführung KDS 150 - Sonder
Biegeradius ca. 200 cm, für den sicheren Anschluss von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. im nicht unterkellerten Bereich. Mit Aufstellvorrichtung, Leerrohraufsatz 20 cm, sowie druckwasserdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO KDS Verschlussdeckeln
KRASO BKP - Boden - NFE - Installationsset
Optional erhältliches Installationsset für KRASO Bauherren-Komfortpaket - Boden - NFE, bestehend aus:KRASO Dichteinsatz Typ DD/GR - GF
speziell für gerippte Rohre, mit
Großflansch, MPA geprüfte Druckwasserdichtigkeit bis 1,0 barZentrierscheibe zur inneren Fixierung der Fernwärmeleitung(Bitte geben Sie bei Bestellung des Installationssets den Außendurchmesser der Nah-/Fernwärmeleitung an! Diese erfahren Sie vom örtlichen
Versorgungsunternehmen.)
KRASO Bauherren-Komfortpaket - Wand
Mehrsparten-Hauseinführung für unterkellerte Gebäude: Gas, Wasser, Strom und Telekommunikation
+ DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!
+ Für Kernbohrung DN 200 (199 - 203 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung!
+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm.
+ Dicht in WU-Betonkonstruktionen mit Beanspruchungsklasse 1 (ständig oder zeitweise drückendes Wasser).
+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101! Methangasbeständig!
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!
+ Geteilte Endstopfen zur einfachen Montage!
+ Bereit für den Netzanschluss von Gas, Wasser, Strom und Telekommunikation: Geprüft nach DVGW! Inklusive KRASO BKP - Dichteinsätzen für Strom/Wasser, Telekommunikation, Strom + Telekommunikation
+ Optional erhältliche KRASO BKP Gas Montagesets:• Gashauseinführung Schuck DN 25• Gashauseinführung RMA DN 25• Gashauseinführung Voigt DN 25• Gashauseinführung Voigt DN 32
+ Inklusive KRASO BKP - Wand - Verlängerungsset!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E KRASO BKP Dichteinsätze - Anwendungsbereich:
KRASO BKP - Dichteinsatz - Strom/Wasser - : 26 - 50 mm oder blind KRASO BKP - Dichteinsatz - Telekommunikation - : 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mm KRASO BKP - Dichteinsatz - Strom + Telekommunikation: Strom 25 - 36 mm / Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm optional erhältliche KRASO BKP Gas Montagesets: Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
KRASO BKP Estrichaufsatz
für KRASO Bauherren-Komfortpaket - Boden - 90 - 1- bis 4-fach, mit Höhenfixierung, Schutzfolie und Gleitmittel Estrichhöhe anpassbar: 12 - 280 mmZubehör für die die Mehrsparten-Hauseinführung für Gas, Wasser, Strom und Telekommunikation
+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!
+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich.
+ Mit Höhenfixierung, von 1- bis 4-fach erhältlich.
KRASO BKP Gas Montagesets
zur Verdreh- und Ausreißsicherung von Gashauseinführungen in KRASO Bauherren-Komfortpaketen - Boden, - Wand, Wand - NFE und Wand - ESH, nach DVGW VP 601, inkl. Primär- und Sekundärdichtelementen, Gasabschlussstopfen und Schneidschrauben
KRASO BKP - Dichteinsätze
Installationssets für KRASO Bauherren-Komfortpaket - Boden und KRASO Bauherren-Komfortpaket - Wand, Wand - NFE und Wand - ESH: Strom/Wasser, Telekommunikation, Strom + Telekommunikation. Geprüft nach DVGW!
Dichteinsatz bestehend ausPrimärdichtung zur innenseitigen Aufnahme der Strom-, Wasser- bzw. TelekommunikationsleitungenSekundärdichtung zur innenseitigen Aufnahme der Strom-, Wasser- bzw. TelekommunikationsleitungenAnwendungsbereich:
Primärdichtung Strom/Wasser: 26 - 50 mmPrimärdichtung Telekommunikation: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mmPrimärdichtung Strom + Telekommunikation: Strom 25 - 36 mm, Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
Mantelrohrendstopfen
Optionale Mantelrohrendstopfen zu den Installationssets für KRASO Bauherren-Komfortpaket - Boden und KRASO Bauherren-Komfortpaket - Wand, Wand - NFE und Wand - ESH: Strom/Wasser, Telekommunikation, Strom + Telekommunikation. Geprüft nach DVGW!
Mantelrohrendstopfen bestehend aus
Endstopfen zur außenseitigen Aufnahme der Strom-, Wasser- bzw. Telekommunikationsleitungen
Schlauchverbinderzur Verbindung mit Mantelrohr und Aufnahme des Endstopfens

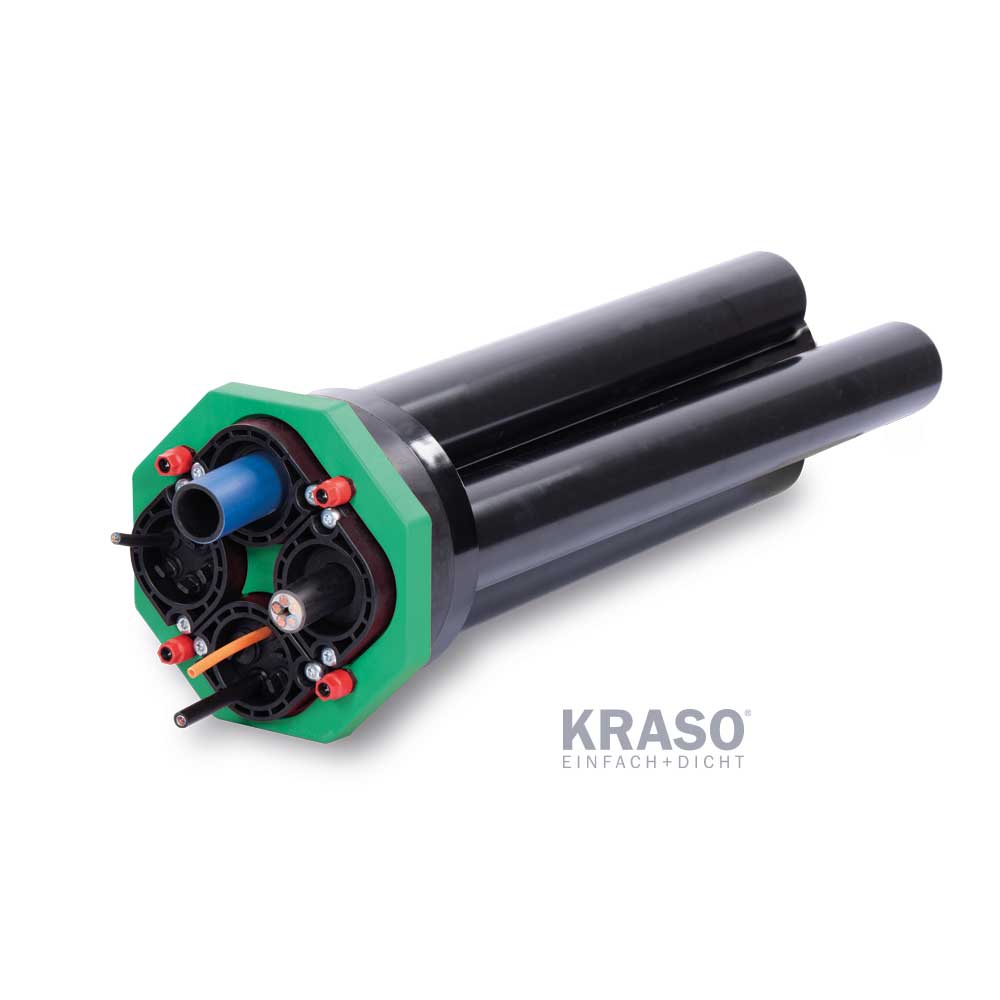

KRASO Bauherren-Komfortpaket - Wand - Garten
Mehr Komfort für den Garten!
+ Beleuchtung, Pool, Garten-Sauna, die Wallbox für das Elektro-Auto und noch viele weitere Anwendungsmöglichkeiten: Mit dem KRASO Bauherren-Komfortpaket - Wand - Garten lassen sich alle Projekte für Hof und Garten problemlos realisieren!
+ Für Kernbohrung DN 200 (199 - 203 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung!
+ Dicht in WU-Betonkonstruktionen mit Beanspruchungsklasse 1 (ständig oder zeitweise drückendes Wasser).
+ Radondicht! Methangasbeständig!
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!
+ Geteilte Abschlussstopfen zur einfachen Montage!
+ Bereit für den Netzanschluss von Wasser, Strom und Netzwerkleitungen: Geprüft nach DVGW! Inklusive KRASO BKP - Dichteinsätzen für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation.
+ Optional erhältliches Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Außendichtelement DIN 18533 W1 -E und W2.1 -E
KRASO Bauherren-Komfortpaket - Boden - 110
Die flexible Hauseinführung für Wärmepumpe, Nah-/ Fern-/ Erdwärme, Gas, Wasser oder Strom
+ Die sichere Hauseinführung für Wärmepumpen in nicht unterkellerte Gebäude:
KRASO Bauherren-Komfortpaket - Boden - 110 für Wasser-Wasser-Wärmepumpen und Sole-Wasser-Wärmepumpen (Sonde und Kollektor). KRASO Bauherren-Komfortpaket - Boden - 110 - SWP für Luft-Wasser-Wärmepumpen (Split).
+ Flexibel: Auch für Belegung mit Nah-, Fern- oder Erdwärmeleitungen, Gas, Wasser oder Strom bis DN 50 nutzbar.
+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar!
+ Radondicht!
+ Schlauchdurchmesser: Außen 110 mm - innen 100 mm!
+ Stabile Aufstellvorrichtung mit Standfußverlängerung für einen sicheren Stand und eine einfache Montage.
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.
+ Inkl. Leerrohraufsatz (25 cm, Innendurchmesser: 100 mm) für einen flexiblen Fußbodenaufbau.
+ Inkl. flexiblem Leerrohrsystem KRASO FLS 110 (Innendurchmesser: 100 mm): Biegeradius 1000 mm. Inkl. Schlauchverbinder 110 und Abschlussstopfen.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO Bauherren-Komfortpaket - Boden - 5-fach
Bauen für die Zukunft: 10 Meter Leerrohr + 1 Sparte mehr+ Bauherren bauen für die Zukunft! Mit einer fünften Sparte und 10 Metern Leerrohr sind Sie bestens für künftige Projekte und Entwicklungen vorbereitet!
+ Mit einem bis zur Grundstücksgrenze verlegtem Leerrohrsystem ersparen Sie sich Kosten und Aufwand für Bagger- und Grabungsarbeiten auf eigenem Grund bei künftigen Nachbelegungen oder Anschlussverstärkungen. Das KRASO Bauherren-
Komfortpaket - Boden - 5-fach enthält pro Sparte 10 Meter KRASO FLS 90!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

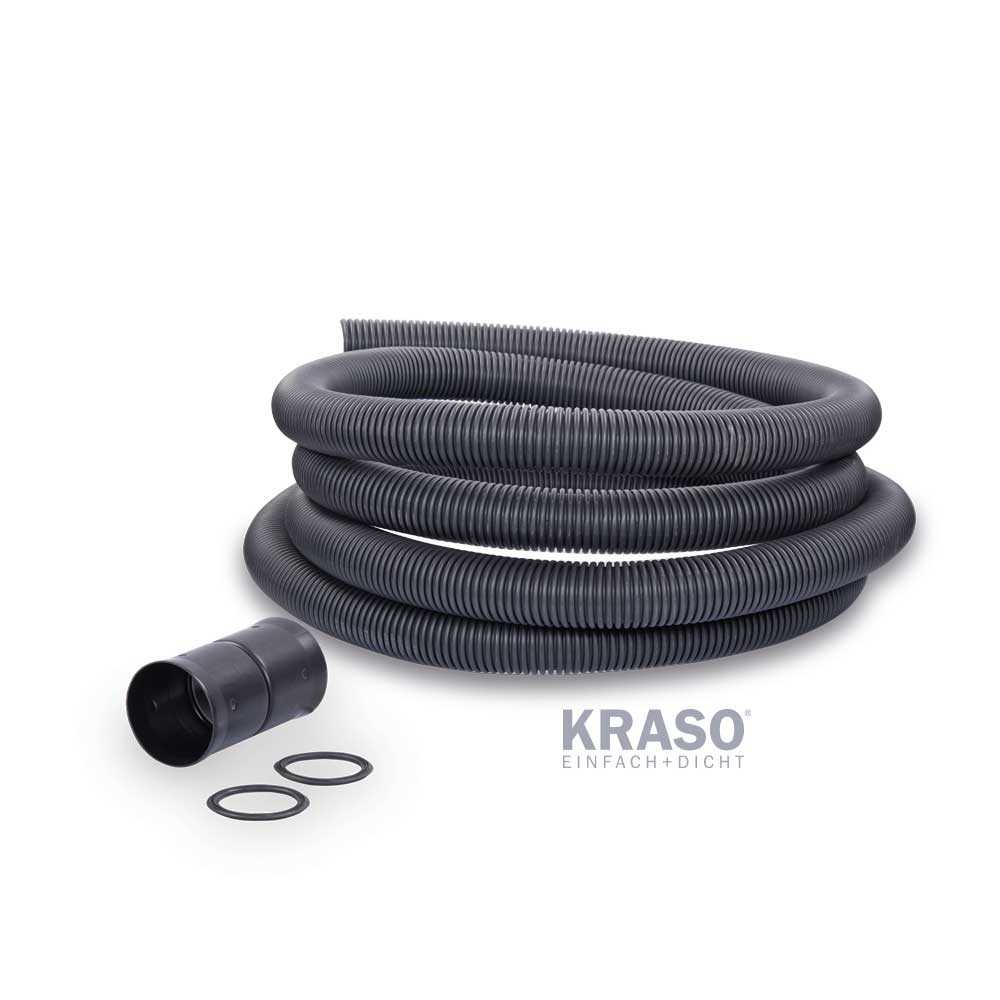

KRASO BKP - Garten - Verlängerungsset
Zur Verlängerung der Kabelschutzrohre bei KRASO BKP - Boden - Garten und - Wand - Garteninkl. 10 Meter Kabelschutzrohr DN 75
KRASO Bauherren-Komfortpaket - Wand - NFE
Mit Wärmepumpe oder Nah-, Fern-, Erdwärmenetz komfortabel in den Keller
+ Wärmepumpen- oder Nah-, Fern- und Erdwärme-Anschluss mit je einer Sparte für Vor- bzw. Rücklauf!
+ Für Wärmepumpen- bzw. Nah-, Fern- oder Erdwärme-Leitungen mit Durchmesser 110, 90, 75, 50, 40 oder 32 mm, optional auch mit 125 mm Durchmesser erhältlich.
+ Für Kernbohrung DN 300 (299 - 303 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung!
+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 90 mm.
+ Gas- und geruchsdicht - hochwertig im Sinne der TA-Luft!
+ Zertifiziert bis 1 bar!
+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101! Methangasbeständig!
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!
+ Enthält alle Komponenten für den Netzanschluss von Wärmepumpe, Nah-, Fern- bzw. Erdwärme, Wasser, Strom und Telekommunikation!
+ Inklusive Mantelrohrendstopfen – Kältebrücken werden so vermieden!
+ Optional erhältlich: KRASO BKP - Wand - NFE - Verlängerungsset – für Kabelschutzrohre, KRASO FLS oder biegesteife Mantelrohre!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO BKP - Wand - NFE - Verlängerungsset
zur Verlängerung der Mantelrohre für Wasser, Strom und Telekommunikation beim KRASO Bauherren-Komfortpaket - Wand - NFE mit bauseitig gestelltem Kabelschutzrohr
KRASO Bauherren-Komfortpaket - Wand - SWP
Hauseinführung für Luft-Wasser-Wärmepumpen (Split)+ Einfache und sichere Einsparten-Hauseinführung für Neubau und Sanierung bei unterkellerten Gebäuden.
+ Für Kernbohrung DN 150 (149 - 153 mm). Eins für alles: Fertigteilwände, Ortbetonwände, Futterrohr und Kernbohrung. Für Wandstärken von 160 – 500 mm.
+ Außendichtelement mit Dichtflansch nach DIN 18533! Dichtbreite: 80 mm.
+ Mit KRASO Dichteinsatz Typ SWP mit Großflansch zur Leitungsaufnahme im Inneren.
Anwendungsbereich:
Für Steuerungskabel, geschlossen: 2 x 5 - 10 mm, mit Stopfen2 x 11 - 16 mm, mit Stopfen
Für Kältemittelleitungen, geteilt: 1x 1/4 Zoll / 6,35 mm, mit Stopfen1x 3/8 Zoll / 9,52 mm, mit Stopfen1x 1/2 Zoll / 12,7 mm, mit Stopfen1x 5/8 Zoll / 15,88 mm, mit Stopfen
+ Radondichtigkeit IAF geprüft - erfüllt die Anforderungen für Radonvorsorgegebiete gem. FHRK Merkblatt MB 101!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO FLS 90 - Flexibles Leerrohr-System
Flexibles Leerrohr-System als Kabelschutzschlauch zur Verlängerung des KRASO Bauherren-Komfortpakets - Boden - 90 mittels KRASO Verlängerungsset, innen glatt für schonenden Kabelzug, außen glatt zur optimalen Abdichtung, flexibel, erhöhte Druck- und Vakuumfestigkeit, hohe axiale Festigkeit, gute Laugen- und Säurebeständigkeit, sole- und seewasserfest, gute UV- und Ozonbeständigkeit, gas- und flüssigkeitsdicht, RoHS konform (Restriction of Hazardous Substances), Scheiteldruckfestigkeit 629 N, Prüfungen nach DIN EN 61386-24 führen zu folgenden Klassifizierungen: Typ 250 - Schlagfestigkeit: Normal – Klassifizierungscode: N250
Zubehör für die die Mehrsparten-Hauseinführung für Gas, Wasser, Strom und Telekommunikation+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!+ Schlauch zur Verlängerung des KRASO Bauherren-Komfortpakets - Boden - 90+ Neuer Schlauchdurchmesser: Außen 88 mm - innen 80 mm!
KRASO Bauherren-Komfortpaket - Boden - Garten
Für mehr Garten-Komfort!
+ Beleuchtung, Pool, Garten-Sauna, die Wallbox für das Elektro-Auto und noch viele weitere Anwendungsmöglichkeiten: Mit dem KRASO Bauherren-Komfortpaket - Boden - Garten lassen sich alle Projekte für Hof und Garten problemlos realisieren!
+ Für nicht unterkellerte Gebäude: Strom-, Wasser- und Telekommunikationsleitungen einfach und dicht aus dem Hausanschlussraum in den Garten führen!
+ KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar! Radondicht! Methangasbeständig!
+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffen – hilft Einbaufehler zu vermeiden!
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.
+ Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!
+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich.
+ Kombinierbar mit KRASO Bauherren-Komfortpaket - Boden als Hauseinführung!

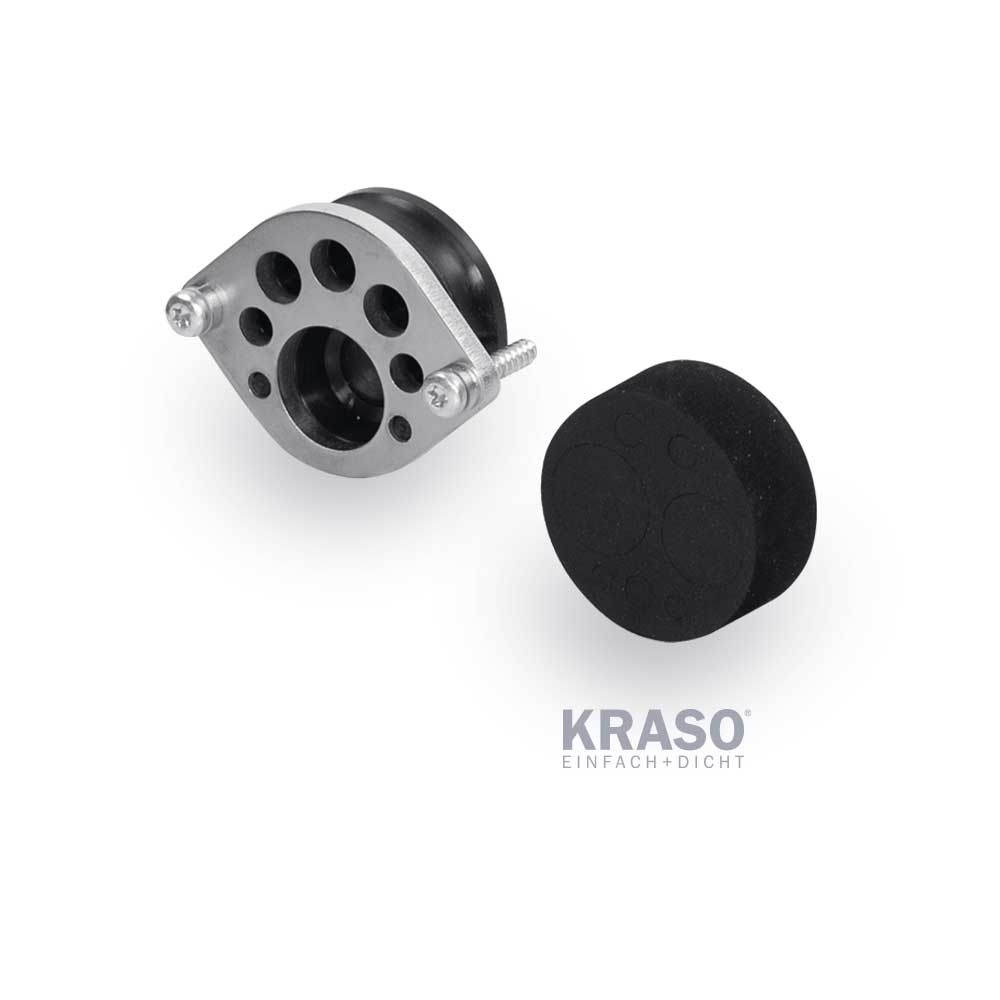

+ Inklusive KRASO BKP - Dichteinsatz - Strom + Telekommunikation!Spannbereich: Strom 25 - 36 mm, Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
+ Optional erhältliche KRASO BKP - Dichteinsätze:
KRASO BKP - Dichteinsatz - Strom/WasserKRASO BKP - Dichteinsatz - Telekommunikation
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E
KRASO Bauherren-Komfortpaket - Boden
Die Mehrsparten-Hauseinführung für
Gas, Wasser, Strom und Telekommunikation+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!
• DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!• Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft! • Radondicht! Methangasbeständig!
• KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar!
Gas- und druckwasserdichtes Gesamtsystem: 1 bar!+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffe
– hilft Einbaufehler zu vermeiden!+ Schlauchdurchmesser: Außen 90 mm - innen 80 mm!
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und
Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.
+ Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!
+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich.
+ Optional erhältliche KRASO BKP Gas Montagesets:• Gashauseinführung Schuck DN 25• Gashauseinführung RMA DN 25• Gashauseinführung Voigt DN 25• Gashauseinführung Voigt DN 32+ Geteilte Endstopfen zur einfachen Montage!+ Inklusive Verlängerungsset!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -EKRASO BKP Dichteinsätze - Anwendungsbereich:KRASO BKP - Dichteinsatz - Strom/Wasser - : 26 - 50 mm oder blindKRASO BKP - Dichteinsatz - Telekommunikation - : 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mmKRASO BKP - Dichteinsatz - Strom + Telekommunikation: Strom 25 - 36 mm / Telekommunikation
2 x 5 - 10 mm, 3 x 7 - 14 mm
optional erhältliche KRASO BKP Gas Montagesets:
Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie GasabschlussstopfenRMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie GasabschlussstopfenVoigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie GasabschlussstopfenVoigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
