KRASO Wall Penetration Type DFW

triple wall - specially made for precast factories -

in accordance with DIN EN 1401, for the installation in triple walls, for connection to KG/HT pipes on both sides, with formed plug-in sleeve on both sides, 2 KRASO Covers as an installation aid | DafStB waterproof concrete guideline: stress class 1 + 2

Easy and secure sealing in precast walls

+ For the installation in triple wall elements: stop occurring water at the outer shell!

+ KRASO Type DFW 4: KRASO 2 Seal on both sides - MPA-tested up to 3.5 bar!

+ KRASO Type DFW 6: KRASO 2 Seal on one side, central KRASO 4 Seal - MPA-tested up to 10 bar!

+ KRASO Type DFW 8: KRASO 2 Seal on both sides, central KRASO 4 Seal - MPA-tested up to 10 bar!

+ IAF-tested: radon-tight!

+ Pipe and pipe material in accordance with DIN EN 1401 (KG)

+ Suitable for KRASO Magnetic Cover

+ DafStB waterproof concrete guideline: stress class 1 + 2

Info

Scope of supply:

KRASO Type DFW 4, KRASO Type DFW 6 or KRASO Type DFW 8, 2 KRASO Covers as an installation aid

Further diameters and wall thicknesses available on request!

Downloads

KRASO Wall Penetration Type DFW

Datenblatt KRASO Wanddurchführung Typ DFW 4

Datenblatt KRASO Wanddurchführung Typ DFW 6

Datenblatt KRASO Wanddurchführung Typ DFW 8

Product Information KRASO Wall Penetration Type DFW

Prüfbericht KRASO Wanddurchführung Typ DFW 4

Prüfbericht KRASO Wanddurchführung Typ DFW 6

Prüfbericht KRASO Wanddurchführung Typ DFW 8

Test Certificate KRASO 4 Seal PVC

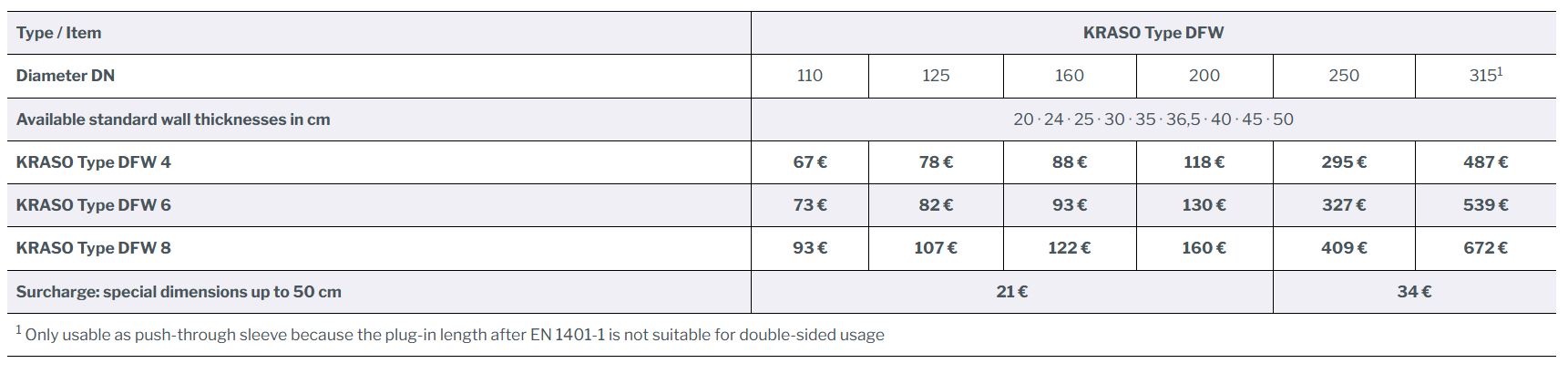

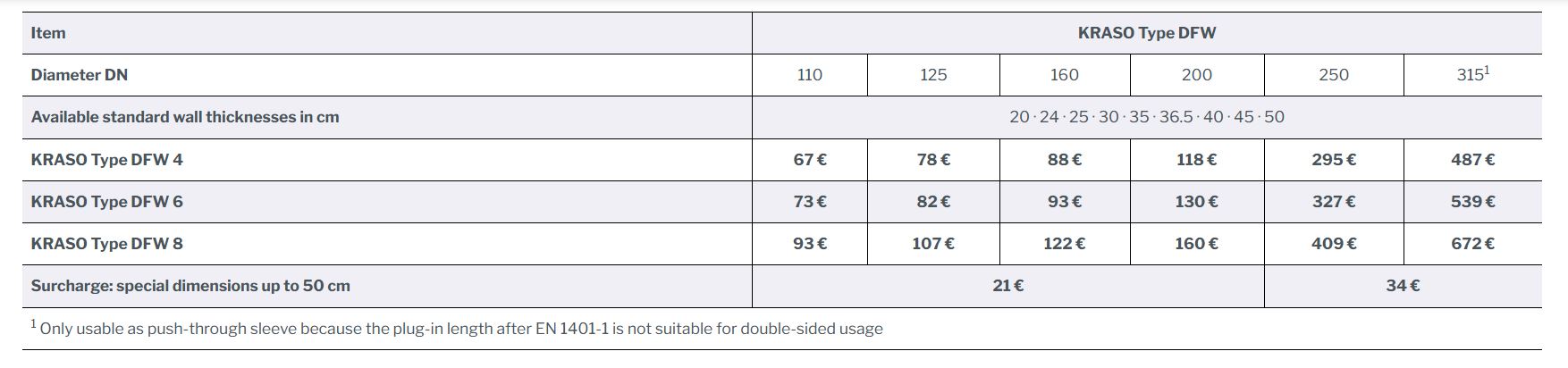

Item	KRASO Type DFW
Diameter DN	110	125	160	200	250	315¹
Available standard wall thicknesses in cm	20 · 24 · 25 · 30 · 35 · 36.5 · 40 · 45 · 50
KRASO Type DFW 4	67 €	78 €	88 €	118 €	295 €	487 €
KRASO Type DFW 6	73 €	82 €	93 €	130 €	327 €	539 €
KRASO Type DFW 8	93 €	107 €	122 €	160 €	409 €	672 €
Surcharge: special dimensions up to 50 cm	21 €				34 €
¹ Only usable as push-through sleeve because the plug-in length after EN 1401-1 is not suitable for double-sided usage

Downloads auf ausschreiben.de

KRASO Magnetic Cover

KRASO Magnetic Cover with magnetic interface for KRASO Pipe Penetrations DN 110, especially for precast element factoriesThe magnetic interface for precast wallsWaterproof concrete structures in pressurised water pose particular challenges. In addition to in-situ concrete construction, building with element walls has also become established as a waterproof concrete construction method. Consistent quality and rapid construction progress are just two of the many advantages here. Whether in-situ concrete or precast element construction, all places where pipes or cables pass through the wall pose a challenge. Here, precautions must be taken against water penetration by using pipe penetrations with waterproof sealing. These pipe penetrations are currently glued manually to the formwork tables in precast element factories using installation covers. This type of work is labour-intensive and involves a risk of incorrect positioning.The new KRASO Magnetic Cover with magnetic interface for KRASO Pipe Penetrations provides a solution. Using formwork robots, the magnet can also be positioned automatically with millimetre precision for pipe penetrations, and the pipe penetration can be clicked onto the formwork of the outer shell via the cover with magnetic interface. When the element wall is turned, the magnet remains on the formwork and the magnetic cover remains in the pipe penetration as protection. + Especially for precast element factories!+ KRASO Magnetic Cover available for KAISER and PRIMO magnetic systems!+ Suitable for all pipe penetrations in DN 110+ Enables precise, machine-controlled positioning on the formwork table+ Eliminates labour-intensive manual positioning and helps to avoid errors+ Once completed, the KRASO Magnetic Cover remains in the pipe penetration as protection

KRASO Wall Penetration Type DFW for KG 2000

in accordance with DIN EN 14758, for installation into triple walls, for the connection to KG 2000 pipes on both sides, with formed plug-in sleeve on both sides, 2 KRASO Covers as an installation aid | DafStB waterproof concrete guideline: stress class 1 + 2Easy and secure sealing in precast walls + For the installation in triple wall elements: stop occurring water at the outer shell! + KRASO Type DFW 4 for KG 2000: KRASO 2 Seal on both sides - MPA-tested up to 3.5 bar!+ KRASO Type DFW 6 for KG 2000: KRASO 2 Seal on one side, central KRASO 4 Seal - MPA-tested up to 10 bar!+ KRASO Type DFW 8 for KG 2000: KRASO 2 Seal on both sides, central KRASO 4 Seal - MPA-tested up to 10 bar! + IAF-tested: radon-tight!+ Pipe and pipe material in accordance with DIN EN 14758 (KG 2000) + DafStB waterproof concrete guideline: stress class 1 + 2

KRASO Wall Penetration Type Universal

in accordance with DIN EN 1401, for installation in waterproof concrete walls, for connection to KG/HT pipes on both sides (Uni B) or for KG/HT pipes to be pushed through (Uni D), with water pressure tight surrounding KRASO 4 Seal, with markings for a simple shortening on-site to standard wall thicknesses | DafStB waterproof concrete guideline: stress class 1 + 2The proven wall penetration made of solid wall material+ KRASO 4 Seal - MPA-tested up to 10 bar!+ IAF-tested: radon tight! + Dimensionally and pressure resistant solid wall material: low abrasion, easy installation at low temperatures + In accordance with DIN EN 1401 (KG)+ KRASO Type Universal B: with formed plug-in sleeve on both sides for the connection of KG/HT pipes on both sides+ KRASO Type Universal D: with integrated push-through sleeve+ Markings for a simple shortening on-site to standard wall thicknesses + Including two KRASO Covers as installation aid + DafStB waterproof concrete guideline: stress class 1 + 2

KRASO Casing Type DFW/FE - triple wall

- specially made for precast factories -for the installation into triple walls, thick-walled plastic casing true diameter for concreting, as a recess for retrofit installation of cables or pipes using a sealing insert (not included in the scope of supply), with water pressure tight surrounding KRASO 2 Seal on both sides (KRASO Type DFW/FE 4), KRASO 2 Seal on one side and water pressure tight surrounding KRASO 4 Seal in the middle (KRASO Type DFW/FE 6), KRASO 2 Seal on both sides and central water pressure tight surrounding KRASO 4 Seal (KRASO Type DFW/FE 8), 2 KRASO Covers as an installation aid, ID = InternalDiameter true diameter casing | DafStB waterproof concrete guideline: stress class 1 + 2 Easy and secure sealing in precast walls+ For the installation in triple wall elements: stop occuring water at the outer shell+ KRASO Type DFW/FE 4: KRASO 2 Seal on both sides - MPA-tested up to 3.5 bar+ KRASO Type DFW/FE 6: KRASO 2 Seal on one side, central KRASO 4 Seal - MPA-tested up to 10 bar!+ KRASO Type DFW/FE 8: KRASO 2 Seal on both sides, central KRASO 4 Seal - MPA-tested up to 10 bar!+ Certified with the quality seal of the FHRK e. V.+ DafStB waterproof concrete guideline: stress class 1 + 2

Häufig gestellte Fragen (FAQ)

Wofür wird die KRASO Wanddurchführung Typ DFW eingesetzt?

Die KRASO Wanddurchführung Typ DFW wird als sichere Abdichtung von Rohrdurchführungen in Dreifachwänden eingesetzt. Sie ermöglicht das beidseitige Anschließen von KG/HT - Rohren und stoppt anstehendes Wasser bereits in der Außenschale.

Für welche Wandarten ist die KRASO Typ DFW geeignet?

Die Wanddurchführung ist speziell für den Einbau in Dreifachwandelementen aus Beton konzipiert und erfüllt die Anforderungen der WU-Richtlinie für Beanspruchungsklasse 1 und 2.

Welche Unterschiede gibt es zwischen DFW 4, DFW 6 und DFW 8?

DFW 4: Beidseitige KRASO Doppelstegdichtung, geprüft bis 3,5 bar
DFW 6: Einseitige Doppelstegdichtung und mittige Vierstegdichtung, geprüft bis 10 bar
DFW 8: Beidseitige Doppelstegdichtung plus mittige Vierstegdichtung, geprüft bis 10 bar.

Die Auswahl richtet sich nach dem erforderlichen Wasserdruck und der Bauwerksanforderung.

Ist die KRASO Wanddurchführung druckwasserdicht?

Ja, je nach Typ ist die KRASO Wanddurchführung MPA-geprüft bis 3,5 bar bzw. bis 10 bar und damit auch für stark wasserbelastete Bauwerke geeignet.

Ist die Wanddurchführung radondicht?

Ja, die KRASO Typ DFW Wanddurchführung ist IAF-geprüft und radondicht, wodurch sie sich ideal für Gebäude mit erhöhten Anforderungen an den Gesundheitsschutz eignet.

Welche Rohrarten können angeschlossen werden?

Die Wanddurchführung ist für KG- und HT-Rohre nach DIN EN 1401 geeignet. Rohr und Rohrmaterial entsprechen ebenfalls dieser Norm.

Welche Durchmesser und Wandstärken sind verfügbar?

Standardmäßig sind Durchmesser DN 110 bis DN 315 erhältlich. Verfügbare Wandstärken liegen zwischen 20 cm und 50 cm. Abweichende Durchmesser und Wandstärken sind auf Anfrage möglich.

Was ist im Lieferumfang der KRASO Wanddurchführung Typ DFW enthalten?

Im Lieferumfang enthalten sind:

KRASO Typ DFW 4, DFW 6 oder DFW 8 (je nach Auswahl)
2 KRASO Deckel als Einbauhilfe.

Kann die KRASO Wanddurchführung Typ DFW mit Magnetdeckeln kombiniert werden?

Ja, die KRASO Wanddurchführung Typ DFW ist für die Verwendung mit KRASO Magnetdeckeln geeignet.

Gibt es Einschränkungen bei bestimmten Durchmessern?

Ja, bei DN 315 ist die Wanddurchführung nur als Durchschiebemuffe einzusetzen, da bei beidseitiger Verwendung die Einstecktiefe nach DIN EN 1401-1 nicht eingehalten werden kann.
