KRASO Sealing Insert Type FL
Fixed-loose flange as a sealing insert
Info
KRASO Sealing Insert Type FL/DD / KRASO Sealing Insert Type FL/ED, sealing insert with welded fixed-flange, loose-flange, dowels M8 x 100, bolts, nuts and washers M20 or M12, 40 mm or 20 mm seal
|

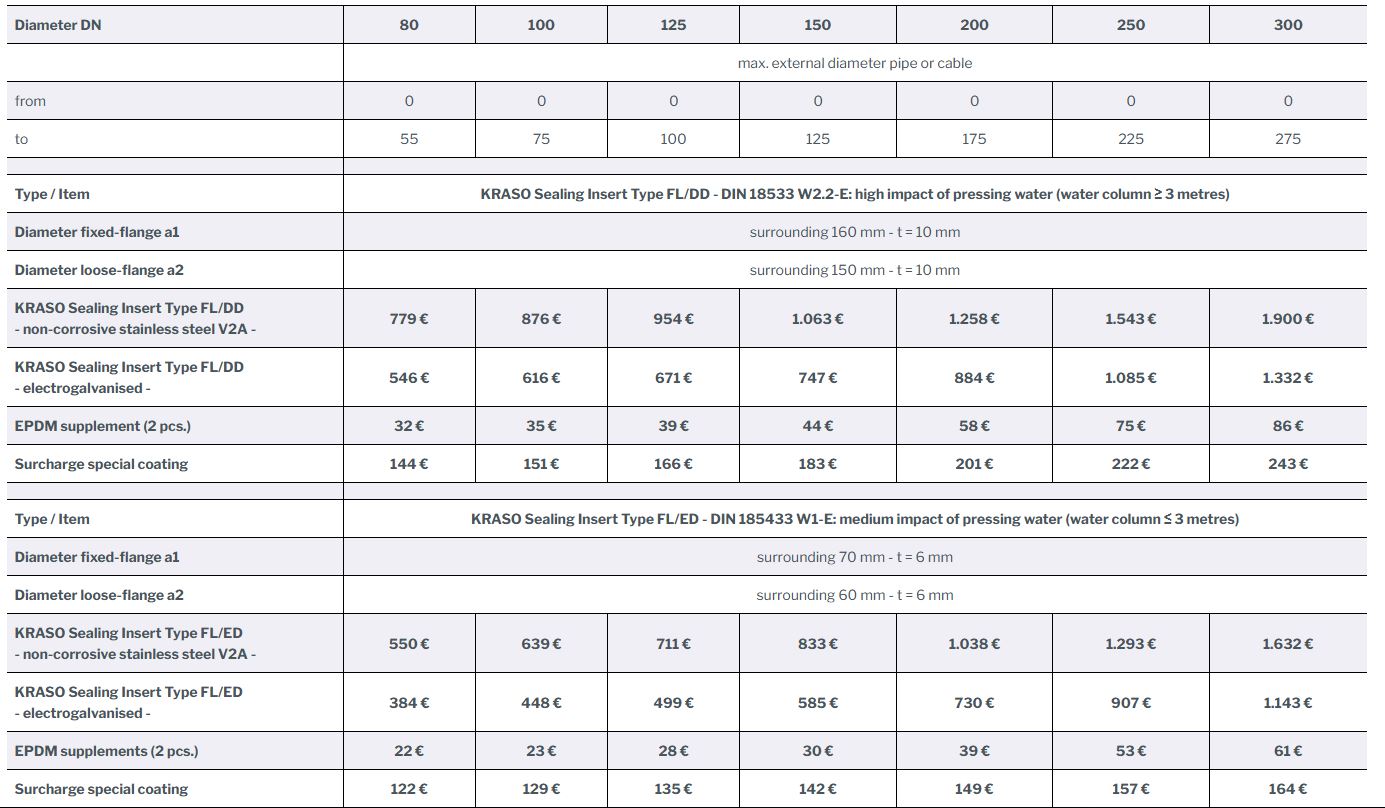

Diameter DN |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
max. external diameter pipe or cable |
|||||||
|
from |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
to |
55 |
75 |
100 |
125 |
175 |
225 |
275 |
|
Item |
KRASO Sealing Insert Type FL/DD - DIN 18533 W2.2 -E: HIGH IMPACT OF PRESSING WATER (water column ≥ 3 metres) |
||||||
|
Diameter fixed-flange a1 |
surrounding 160 mm - t = 10 mm |
||||||
|
Diameter loose-flange a2 |
surrounding 150 mm - t = 10 mm |
||||||
|
KRASO Sealing Insert Type FL/DD |
779 € |
876 € |
954 € |
1,063 € |
1,258 € |
1,543 € |
1,900 € |
|
KRASO Sealing Insert Type FL/DD |
546 € |
616 € |
671 € |
747 € |
884 € |
1,085 € |
1,332 € |
|
EPDM supplement (2 pcs.) |
32 € |
35 € |
39 € |
44 € |
58 € |
75 € |
86 € |
|
Surcharge special coating |
144 € |
151 € |
166 € |
183 € |
201 € |
222 € |
243 € |
|
Item |
KRASO Sealing Insert Type FL/ED - DIN 185433 W1 -E: SOIL MOISTURE AND NON-PRESSING WATER (water column ≤ 3 metres) |
||||||
|
Diameter fixed-flange a1 |
surrounding 70 mm - t = 6 mm |
||||||
|
Diameter loose-flange a2 |
surrounding 60 mm - t = 6 mm |
||||||
|
KRASO Sealing Insert Type FL/ED |
550 € |
639 € |
711 € |
833 € |
1,038 € |
1,293 € |
1,632 € |
|
KRASO Sealing Insert Type FL/ED |
384 € |
448 € |
499 € |
585 € |
730 € |
907 € |
1,143 € |
|
EPDM supplements (2 pcs.) |
22 € |
23 € |
28 € |
30 € |
39 € |
53 € |
61 € |
|
Surcharge special coating |
122 € |
129 € |
135 € |
142 € |
149 € |
157 € |
164 € |
Häufig gestellte Fragen (FAQ)
Was ist der KRASO Dichteinsatz Typ FL?
Der KRASO Dichteinsatz Typ FL ist ein Dichteinsatz mit Fest- und Losflansch, der zur gas- und wasserdichten Durchführung von Medienrohren oder Kabeln durch erdberührte Bauteile eingesetzt wird.
Für welche Bauweise ist der KRASO Dichteinsatz Typ FL geeignet?
Er ist speziell für Gebäude mit Außenabdichtung („Schwarze Wanne“) nach DIN 18533 ausgelegt.
Für welche Wassereinwirkungsklassen ist der Dichteinsatz zugelassen?
Der KRASO Dichteinsatz Typ FL ist je nach Ausführung geeignet für
- • W1 -E (Bodenfeuchte und nicht drückendes Wasser) sowie
- • W2.2 -E (hohe Einwirkung von drückendem Wasser, Wassersäule ≥ 3 m).
Welche Medien können mit dem Dichteinsatz abgedichtet werden?
Der Dichteinsatz eignet sich zur Durchführung von Rohren oder Kabeln. Je nach Nennweite können Außendurchmesser bis 275 mm sicher abgedichtet werden.
Was bedeutet die DrehmomentKontrollMutter KRASO DKM?
Die KRASO DKM stellt automatisch das korrekte Anzugsmoment ein – ohne Drehmomentschlüssel. Das sorgt für eine sichere und reproduzierbare Abdichtung.
Welche Materialien sind verfügbar?
Der KRASO Dichteinsatz Typ FL ist erhältlich in
- Edelstahl rostfrei V2A,
- Edelstahl V4A (auf Anfrage) sowie
- galvanisch verzinktem Stahl,
- optional mit Spezialbeschichtung
Wann ist eine Spezialbeschichtung erforderlich?
Eine Spezialbeschichtung wird empfohlen bei Dickbeschichtungen, z. B. kunststoffmodifizierten Bitumendickbeschichtungen (KMB), um eine optimale Haftung sicherzustellen.
Was ist im Lieferumfang enthalten?
Der Lieferumfang umfasst den Dichteinsatz mit verschweißtem Festflansch, Losflansch, Nageldübel, Bolzen, Muttern, U-Scheiben sowie Dichtungen (20 mm oder 40 mm).
Ist der KRASO Dichteinsatz geprüft?
Ja, der Dichteinsatz ist geprüft nach FHRK-Prüfgrundlage GE 101 und erfüllt die Anforderungen an hochwertige Hauseinführungen.
Für welche Anwendungsfälle eignet sich der KRASO Dichteinsatz Typ FL besonders?
Er eignet sich ideal für Medien- und Kabeldurchführungen in Neubauten und Bestandsgebäuden, bei denen eine dauerhafte, normgerechte Abdichtung nach DIN 18533 gefordert ist.
