KRASO Casing Type DFW/FE - triple wall
KRASO Casing Type DFW/FE - triple wall
- specially made for precast factories -
for the installation into triple walls, thick-walled plastic casing true diameter for concreting, as a recess for retrofit installation of cables or pipes using a sealing insert (not included in the scope of supply), with water pressure tight surrounding KRASO 2 Seal on both sides (KRASO Type DFW/FE 4), KRASO 2 Seal on one side and water pressure tight surrounding KRASO 4 Seal in the middle (KRASO Type DFW/FE 6), KRASO 2 Seal on both sides and central water pressure tight surrounding KRASO 4 Seal (KRASO Type DFW/FE 8), 2 KRASO Covers as an installation aid, ID = InternalDiameter true diameter casing | DafStB waterproof concrete guideline: stress class 1 + 2
Easy and secure sealing in precast walls
+ For the installation in triple wall elements: stop occuring water at the outer shell
+ KRASO Type DFW/FE 4: KRASO 2 Seal on both sides - MPA-tested up to 3.5 bar
+ KRASO Type DFW/FE 6: KRASO 2 Seal on one side, central KRASO 4 Seal - MPA-tested up to 10 bar!
+ KRASO Type DFW/FE 8: KRASO 2 Seal on both sides, central KRASO 4 Seal - MPA-tested up to 10 bar!
+ Certified with the quality seal of the FHRK e. V.
+ DafStB waterproof concrete guideline: stress class 1 + 2
Info
Scope of supply:
KRASO Type DFW/FE 4, KRASO Type DFW/FE 6 or KRASO Type DFW/FE 8, 2 KRASO Covers as an installation aid
KRASO Type DFW/FE 4, KRASO Type DFW/FE 6 or KRASO Type DFW/FE 8, 2 KRASO Covers as an installation aid
Further diameters and wall thicknesses available on request!
Downloads

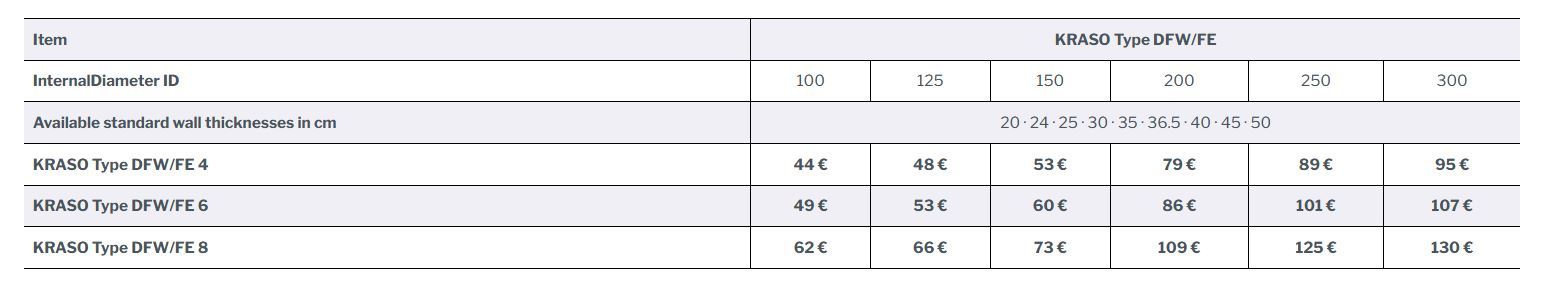

KRASO Casing Type DFW/FE
|
Item |
KRASO Type DFW/FE |
|||||
|
InternalDiameter ID |
100 |
125 |
150 |
200 |
250 |
300 |
|
Available standard wall thicknesses in cm |
20 · 24 · 25 · 30 · 35 · 36.5 · 40 · 45 · 50 |
|||||
|
KRASO Type DFW/FE 4 |
44 € |
48 € |
53 € |
79 € |
89 € |
95 € |
|
KRASO Type DFW/FE 6 |
49 € |
53 € |
60 € |
86 € |
101 € |
107 € |
|
KRASO Type DFW/FE 8 |
62 € |
66 € |
73 € |
109 € |
125 € |
130 € |
KRASO Wall Penetration Type B
in accordance with DIN EN 1401, for connection to KG/HT pipes on both sides, with water pressure tight surrounding KRASO 4 Seal | DafStB waterproof concrete guideline: stress class 1 + 2The proven wall penetration made of solid wall material + KRASO 4 Seal - MPA-tested up to 10 bar!+ IAF-tested: radon-tight!+ Dimensionally and pressure-resistant solid wall material: low abrasion, easy installation at low temperatures
+ In accordance with DIN EN 1401 (KG) or DIN EN 14758 (KG 2000)+ Also available in KG 2000: polypropylene (PP), mineral-filled, smooth walls, long-lasting+ Formed plug-in sleeve on both sides for connection to KG/HT pipes+ Including two KRASO Covers as an installation aid+ Also available as thermally insulated wall penetration!
+ DafStB waterproof concrete guideline: stress class 1 + 2
KRASO Wall Penetration Type B for KG 2000
in accordance with DIN EN 14758, for installation in waterproof concrete walls for connection to KG 2000 pipes, with water pressure tight surrounding, thermally welded KRASO 4 Seal, formed plug-in sleeves on both sides, 2 KRASO Covers as an installation aid | DafStB waterproof concrete guideline: stress class 1 + 2
The proven wall penetration made for KG 2000 + KRASO 4 Seal - MPA-tested up to 10 bar!+ IAF-tested: radon-tight!+ For KG 2000: polypropylene (PP-M), mineral- filled, smooth walls, long-lasting
+ In accordance with DIN EN 14758 (KG 2000)+ Formed plug-in sleeve on both sides for connection to KG 2000 pipes+ Including two KRASO Covers as installation aid!+ Also available as thermally insulated wall penetration!
+ DafStB waterproof concrete guideline: stress class 1 + 2
KRASO Casing Type FBV-FE
thick-walled plastic casing for a compliant integration of FBV films | DafStB waterproof concrete guideline: stress class 1 + 2
The casing for FBV integration
+ Casing for a compliant integration of fresh concrete composite films+ Independent from the manufacturer: fresh concrete composite films (FBV) of all manufacturers can be integrated at the factory+ KRASO FBV Sealing Flange made of non-corrosive stainless steel V2A with 20 cm surrounding, square fresh concrete composite film+ Torque Control Nut KRASO DKM: integrated torque limiter - no torque wrench required!+ The thick-walled true diameter plastic casing for concreting: as a recess for retrofit installation of cables or pipes using a sealing insert!
+ With water pressure tight surrounding KRASO 4 Seal - certified and approved: due to the special geometry, the 4 Seal produces a water pressure, gas- and odour-tight grip with the concrete + Materials and processing: KRASO Casings are made of weatherproof and impact resistant plastic. The surrounding KRASO 4 Seal is joined monolithically to the plastic pipe by vulcanization.+ IAF tested: radon-tight!+ Certified with the quality seal of the FHRK e. V. + DafStB waterproof concrete guideline: stress class 1 + 2
KRASO Wall Penetration Type DFW
triple wall - specially made for precast factories -in accordance with DIN EN 1401, for the installation in triple walls, for connection to KG/HT pipes on both sides, with formed plug-in sleeve on both sides, 2 KRASO Covers as an installation aid
| DafStB waterproof concrete guideline: stress class 1 + 2Easy and secure sealing in precast walls + For the installation in triple wall elements: stop occurring water at the outer shell! + KRASO Type
DFW 4: KRASO 2 Seal on both sides - MPA-tested
up to 3.5 bar!+ KRASO Type DFW 6: KRASO 2 Seal on one side, central KRASO 4 Seal - MPA-tested
up to 10 bar!+ KRASO Type DFW 8: KRASO 2 Seal on both sides, central KRASO 4 Seal - MPA-tested
up to 10 bar!
+ IAF-tested: radon-tight!+ Pipe and pipe material in accordance with DIN EN 1401 (KG)+ Suitable for KRASO Magnetic Cover
+ DafStB waterproof concrete guideline: stress class 1 + 2
Häufig gestellte Fragen (FAQ)
Was ist das KRASO Futterrohr Typ DFW/FE?
Das KRASO Futterrohr Typ DFW/FE ist ein dickwandiges Kunststoff-Futterrohr für den Einbau in Dreifachwände. Es wird einbetoniert und dient als druckwasserdichte Aussparung für die spätere Durchführung von Kabeln und Rohren.
Für welche Wände ist das KRASO Futterrohr DFW/FE geeignet?
Das Futterrohr ist speziell für Dreifachwandelemente (z. B. Fertigteilwände) konzipiert. Anstehendes Wasser wird bereits in der Außenschale sicher gestoppt.
Ist das KRASO Futterrohr druckwasserdicht?
Ja. Je nach Ausführung ist das Futterrohr MPA-geprüft bis 3,5 bar oder bis 10 bar und erfüllt die Anforderungen der WU-Richtlinie Beanspruchungsklasse 1 + 2.
Worin unterscheiden sich die Typen DFW/FE 4, 6 und 8?
- DFW/FE 4: Beidseitige KRASO Doppelstegdichtung, geprüft bis 3,5 bar
- DFW/FE 6: Einseitige Doppelstegdichtung + mittige Vierstegdichtung, geprüft bis 10 bar
- DFW/FE 8: Beidseitige Doppelstegdichtung + mittige Vierstegdichtung, geprüft bis 10 bar.
Welche Durchmesser und Wandstärken sind verfügbar?
Standardmäßig sind InnenDurchmesser von 100 bis 300 mm sowie Wandstärken von 20 bis 50 cm erhältlich. Abweichende Durchmesser und Wandstärken sind auf Anfrage möglich.
Können Kabel und Rohre nachträglich eingebaut werden?
Ja. Das Futterrohr dient als Aussparung für den nachträglichen Einbau von Kabeln und Rohren mittels passendem Dichteinsatz (nicht im Lieferumfang enthalten).
Was gehört zum Lieferumfang des KRASO Futterrohrs?
Im Lieferumfang enthalten sind:
- KRASO Futterrohr Typ DFW/FE (4, 6 oder 8)
- 2 KRASO Deckel als Einbauhilfe
Ist das KRASO Futterrohr geprüft und zertifiziert?
Ja. Das Produkt ist mit dem Quality Siegel des FHRK e. V. ausgezeichnet und verfügt über mehrere Prüfberichte und Zertifikate (u. a. MPA-Prüfungen).
Wie erfolgt der Einbau des KRASO Futterrohrs?
Das Futterrohr wird beim Betonieren in die Dreifachwand eingesetzt. Die mitgelieferten Deckel dienen als Einbauhilfe und schützen das Rohr während des Betonierens.
