High Lines, Frankfurt
Entstehung der "Drei Schwestern" |
Ausgangssituation |
| Auf dem Grundstück des ehemaligen Reichspostamts in Frankfurt entsteht an der Stiftstraße ein Quartier samt Hochhaus mit mehr als 500 Wohneinheiten und gewerblich genutzten Hochhaustürmen. | Bei der Umverlegung der Telekomtrasse besteht die Herausforderung, dass sehr nah aneinander liegende PVC-Kabelschutzrohre druckwasserdicht durch eine Betonwand geführt werden sollen. Aufgrund eines daneben stehenden Hochhauses ist hierbei mit starken Setzungen zu rechnen. |
Lösung

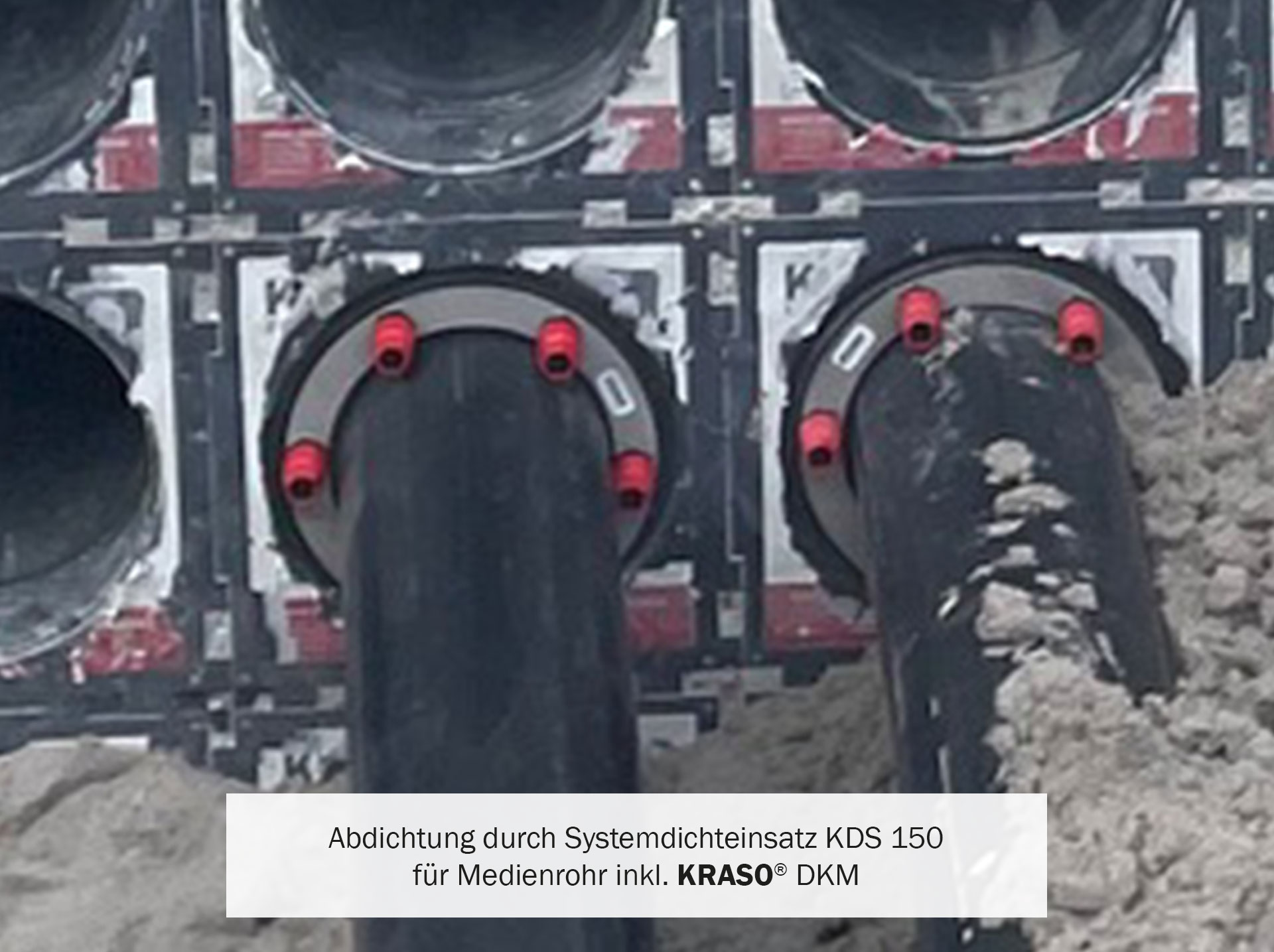

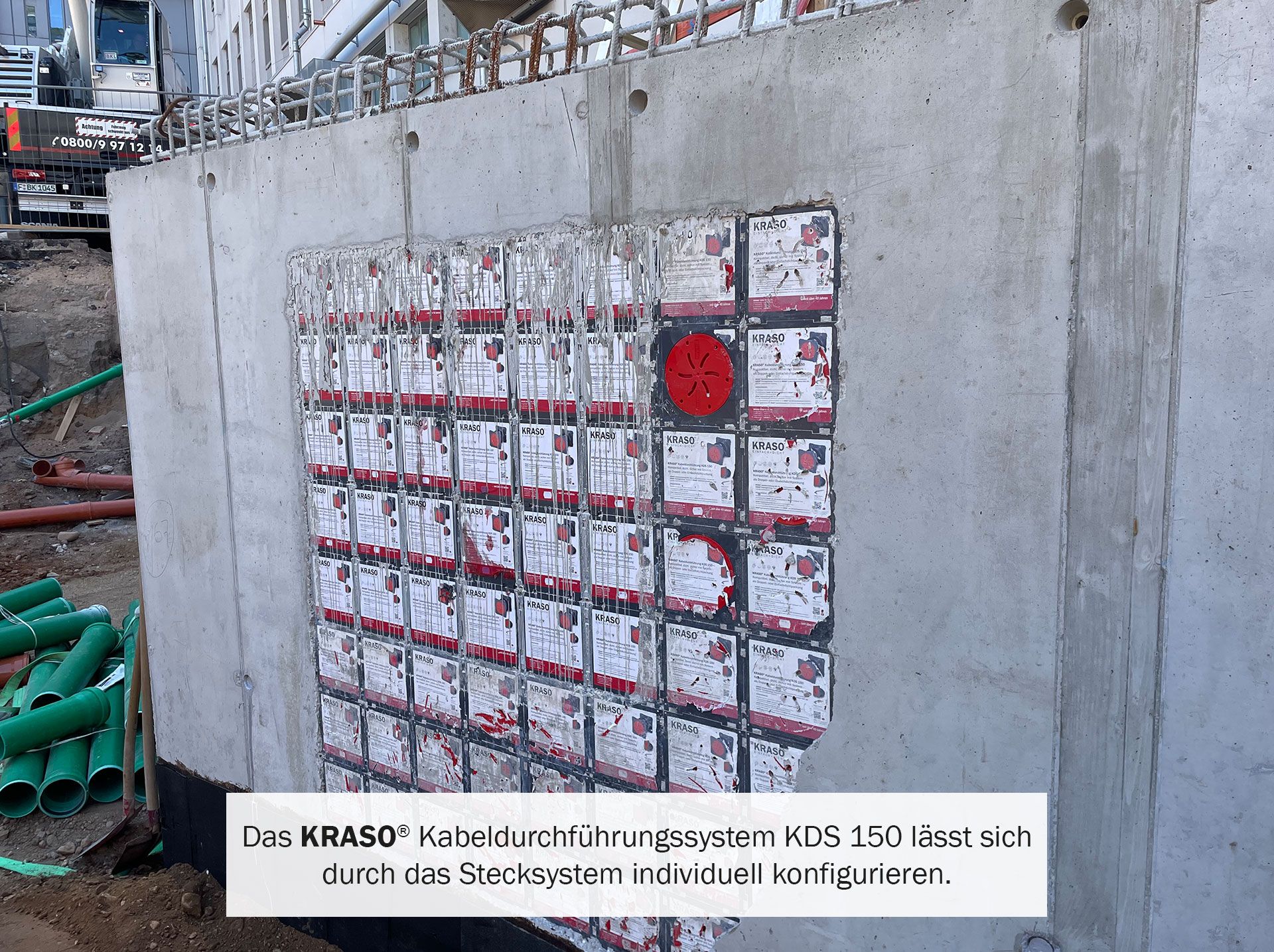

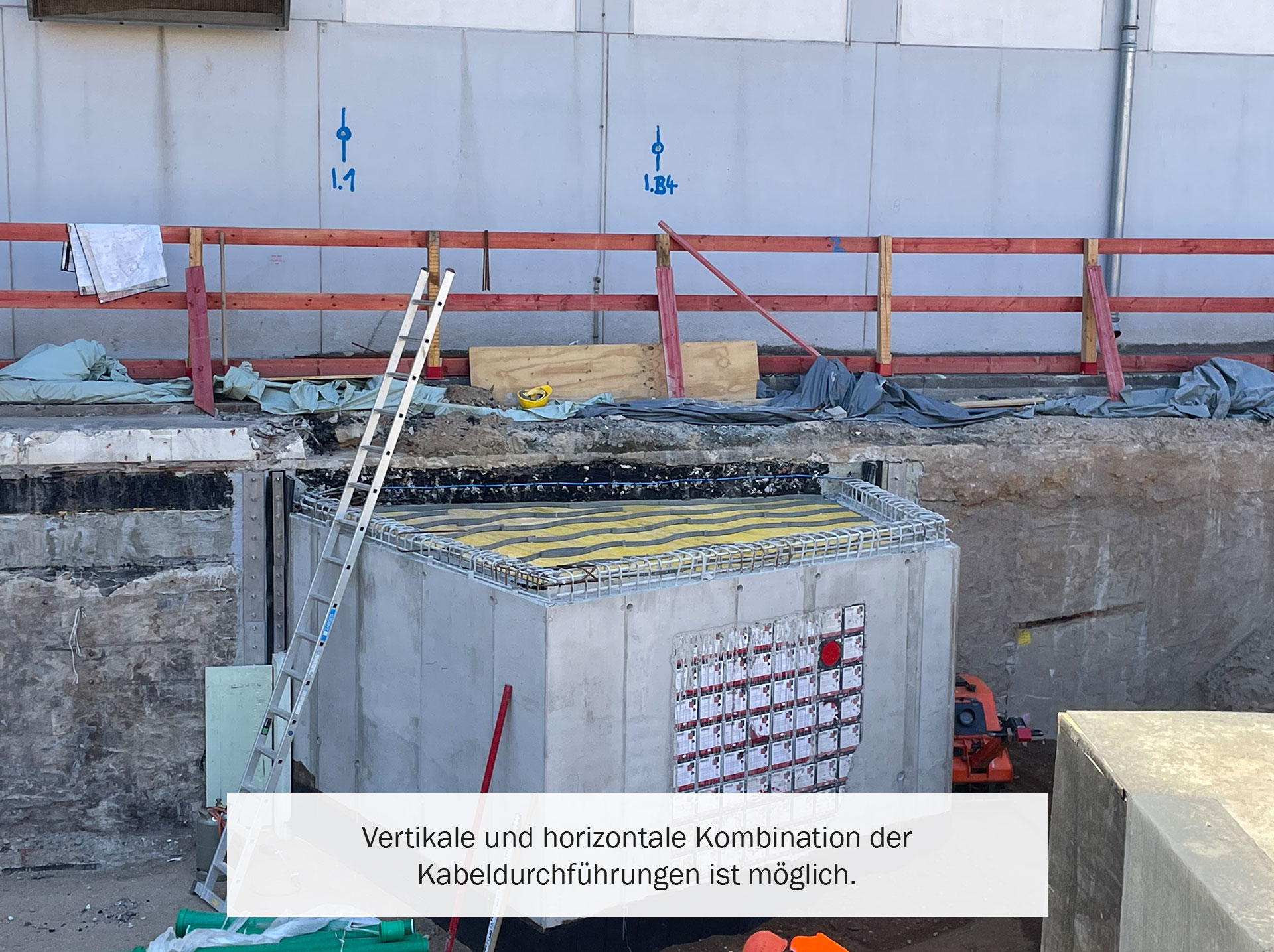

Das Einsetzen von Futterrohren zur nachträglichen Montage mit dreifachen Dehnfugenelementen nach Durchführung von Kernbohrungen in beide Betonwände. Vorteile des KRASO Kabeldurchführungssystem KDS 150: die individuelle Konfiguration des Stecksystems lässt eine horizontale und vertikale Kombination beliebig vieler Kabeldurchführungen zu. Perfekte Abdichtung der 110 mm Kabelschutzrohre durch Systemdichteinsatz KDS 150 für Medienrohr inkl. der KRASO DKM zur vollen Kontrolle über Drehmoment und Anpressdruck.Related products
KRASO System Sealing Insert KDS 150 Universal Multiple - split -
for installation of one or several media lines/cables, for installation into the bayonet fitting of KRASO Cable Penetration KDS 150, split design for retrofit installation, Torque Control Nut KRASO DKM, 30 mm seal, external diameter 160 mm, specifically for the use in cable penetrations | DafStB waterproof concrete guideline: stress class 1 + 2Appropriate accessories for KRASO Cable Penetration KDS + Cable Inlet Box System KDS 150+ With the appropriate accessories, KRASO Cable Penetration KDS 90 / KDS 150 as wall penetrations and KRASO Cable Inlet Box System KDS 150 can be combined to a complete individual system - as it is required for challenging construction projects.+ Our experts are happy to assist you regarding the numerous possibilities - even on your construction site!
KRASO Cable Penetration KDS double wall penetration
cable penetration system for concreting, with plug-in system on both sides for forming packages, for the later installation of media lines using KRASO System Sealing Insert (not included in the scope of supply) or for connecting empty pipe hoses using KRASO System Cover (not included in the scope of supply).Optionally available: KRASO Spacer 40 mm for KDS 150 double wall penetration for the enlargement of the centre distance from 210 mm to 250 mm | DafStB waterproof concrete guideline: stress class 1 + 2
Compatible, tight, secure - the double wall penetration system+ Compatible with all other current systems! Tight due to our water pressure tight KRASO 4 Seal! Secure due to break-resistant solid wall material!
+ The intelligent, all-purpose and flexible cable penetration system for complex new buildings: public buildings, hospitals, technical-scientific institutions or in the industrial and commercial sector+ Horizontal and vertical combination possible, installation at an angle of 45° with pre-installed clamps possible, also available for precast walls or as integration into the sealing of larger areas+ The matching accessories for every purpose!
+ DafStB waterproof concrete guideline: stress class 1 + 2
