Zeche Zollverein, Essen

Sanierungsmaßnahme nach Kabelbrand

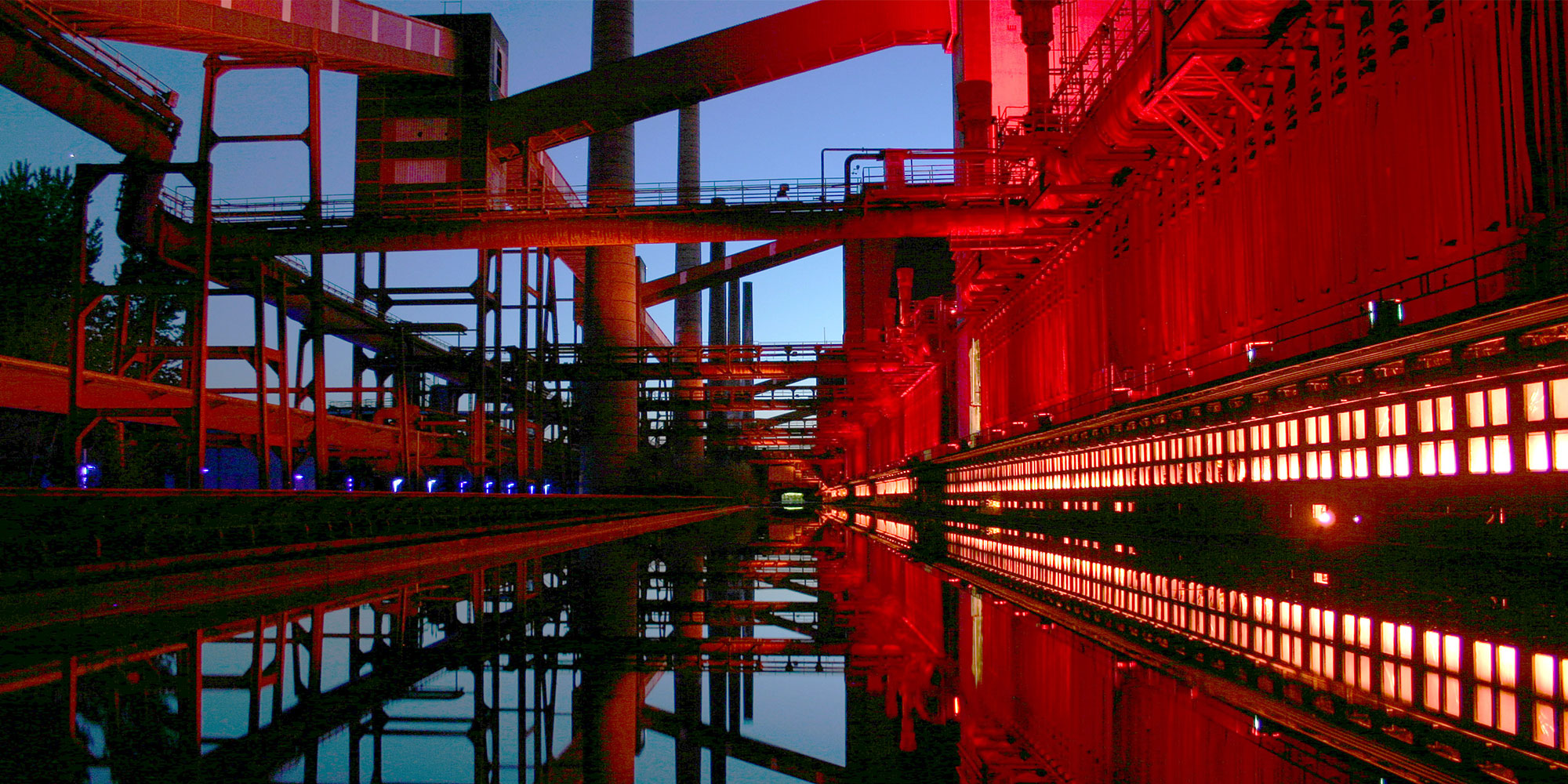

Die Zeche Zollverein in Essen war einst die größte Steinkohlezeche der Welt, die aufgrund der in außergewöhnlicher Qualität angewendeten Gestaltungskonzepte der Bauhaus-Architektur 2001 zum UNESCO-Welterbe erklärt wurde. Heute beherbergt das Industriedenkmal neben dem Ruhr Museum zahlreiche Kultureinrichtungen und kreative Unternehmen.

Ausgangssituation

Durch einen Kabelbrand in einem der Technikräume musste eine Vielzahl an Kabelleitungen erneuert werden. In der Vergangenheit aufgetretene Probleme mit eintretendem Wasser sollten im Zuge der Sanierungsmaßnahmen nun behoben werden.

Die bestehenden und unversehrten Kabel sollten zusammen mit den neu verlegten Leitungen in einem System zusammengefasst und gas- und druckwasserdicht ins Gebäude geführt werden. Dabei sollte eine Trennung der Leitungen vermieden werden, um den Betrieb der Zeche Zollverein nicht einschränken zu müssen.

Die durch Kabelbrand beschädigten Kabeldurchführungen sollten mit der Sanierungsmaßname durch ein gas- und druckwasserdichtes System ersetzt werden.

Leitungen mit unterschiedlichen Durchmessern mussten in einem System zusammengefasst und abgedichtet werden.

Lösung

Für eine nachträgliche Abdichtung vorhandener Kabel und Rohre bei bestehenden Gebäuden haben wir die KRASO Kunststoffflanschplatte Typ KFP aus hochfestem Spezialkunststoff entwickelt, die eine Abdichtung vor der Wand ermöglicht und als geteilten Ausführung sogar eine Trennung der Leitungen überflüssig macht.

In einem Vor-Ort-Termin mit unserem Außendienst wurden zunächst Anzahl und Außendurchmesser der Kabelleitungen ermittelt. Anhand dieser Daten konnte in der KRASO Anwendungstechnik eine passende, in vier Einzelelemente geteilte Kunststoffflanschplatte entworfen werden. Parallel wurden für die eigentliche Abdichtung der Leitungen passende KRASO Dichteinsätze Typ SD 60 analog zu den Außendurchmessern der Kabelleitungen gefertigt. Die Abdichtung vor Ort wurde durch unser Montageteam durchgeführt, das zunächst umlaufend die Einzelelemente der KRASO Kunststoffflanschplatte Typ KFP an die Wand gedübelt hat. Durch das Nut- und Federsysteme fügen sich die Einzelelemente der Kunststoffflanschplatte passgenau zusammen. Anschließend konnten die KRASO Dichteinsätze Typ SD 60 eingesetzt werden, um jede einzelne Kabelleitung gas- und druckwasserdicht bis 5 bar abdichten.

Mit der KRASO Kunststoffplatte Typ KFP – geteilt und entsprechenden KRASO Dichteinsätzen Typ SD 60 -T konnten die Kabelleitungen vor der Wand abgedichtet werden.

Mit einem KRASO Dichteinsatz Typ SD 60 - E kann auch eine exzentrisch verlaufende Rohrleitung gas- und druckwasserdicht abgedichtet werden.

Verwendete KRASO Produkte

KRASO Kunststoffflanschplatte Typ KFP - Mehrfach -
zur Durchführung von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), Kernbohrung nicht notwendig, einfache Öffnung oder Aussparung in der Wand ausreichend, gegen drückendes Wasser bis 3,0 bar, Platte aus 60 mm starkem hochfestem Spezialkunststoff, EPDM Flachdichtung, ID = InnenDurchmesser Futterrohr EchtmaßTyp KFP - Mehrfach / Mehrfach geteilt + Die Flanschplatte aus hochfestem Spezialkunststoff lässt sich nachträglich montieren. + Montage vor einer Wand aus WU-Beton oder mit Folienflansch vor einer Wand mit Flächenabdichtung. + Anschließende Abdichtung der Medienleitung in der Kunststoffflanschplatte mittels KRASO Dichteinsatz. Ebenfalls geteilt lieferbar!
KRASO Dichteinsatz Typ SD
zur Durchführung von Rohren oder Kabeln einsetzbar, DrehmomentKontrollMutter KRASO DKMKRASO Typ SD 30 /  KRASO Typ SD 30 - T, geTeilt / KRASO Typ SD 30 - GF, GroßFlansch, KRASO Typ SD 60 / KRASO Typ SD 60 - T, geTeilt / KRASO Typ SD 60 - GF, GroßFlansch | WU-Richtlinie: Beanspruchungsklasse 1 + 2Der Typ für jede Besonderheit + DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Wenn es kompliziert wird: Die individuelle und maßgeschneiderte Lösung für Ihr Abdichtungsproblem! Mit Großflansch, exzentrisch oder geteilt...+ 30 oder 60 Millimeter Dichtung: Schützt zuverlässig gegen drückendes Wasser bis 2,5 bzw. 5 bar (MPA-geprüft)! Hochwertig im Sinne der TA-Luft! Radondicht! + KRASO Dichteinsatz-Qualität: 5 mm starke Klemmplatten aus rostfreiem Edelstahl V2A, 30 mm/60 mm Dichtung aus speziell entwickelter Gummimischung, aufgeschweißte Bolzen statt durchgesteckter Schrauben. + Mit Belegungsschablone: So ist die Belegung mit Medienleitungen, Rohren und Kabeln auf einen Blick ersichtlich! + In der Regel innerhalb von 24 Stunden versandfertig! + Gegen Mehrpreis lieferbare Qualitäten: rostfreier Edelstahl V4A, KTW - Empfehlung, NBR - öl-, benzinbeständig, temperaturbeständig bis 220°C+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 101.+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.+ Hier können Sie Ihren Dichteinsatz online konfigurieren: Dichteinsatz konfigurieren
