KRASO Wanddurchführung Typ B/SF 5

in Übereinstimmung mit DIN EN 1401, für den Einbau in WU-Betonwände zum beidseitigen Anschließen von KG/HT - Rohren, mit einseitigem Spachtelflansch, aufgeRaut (KRASO Typ B/SF 5 - R) oder Gewebe beschichtet (KRASO Typ B/SF 5 - G) zur sicheren Anbindung von Bitumen- dickbeschichtung (z.B. KMB), umlaufend ca. 5 cm, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung, beidseitig angeformter Steckmuffe und 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1-E und W2.1-E

Sichere Anbindung an Bitumendickbeschichtungen

+ Wanddurchführung aus Vollwandmaterial für den Einbau in Betonwände.

+ Rohr und Rohr-Material in Übereinstimmung mit DIN EN 1401.

+ Einseitiger, ca. 5 cm umlaufender Spachtelflansch zur sicheren Anbindung von Bitumendickbeschichtung wie z.B. KMB: AufgeRaut oder Gewebe beschichtet.

+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Druckwasserdicht bis 10 bar!

+ Radondicht: Schützt vor einer gesundheitsgefährdenden Konzentration des radioaktiven Edelgases!

+ Alternativ: Spachtelflansch aus PP mit Schwalbenschwanznut bei KRASO Typ B/SF 5 - KG 2000 zur sicheren Verkrallung von Bitumendickbeschichtung (z.B. KMB).

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1-E und W2.1-E.

Info

Lieferumfang:

KRASO Typ B/SF 5 - R mit einseitigem Spachtelflansch SF/5, aufgeraut, 2 KRASO Deckel als Einbauhilfe • KRASO Typ B/SF 5 - G mit einseitigem Spachtelflansch SF/5, Gewebe beschichtet, 2 KRASO Deckel als Einbauhilfe

Downloads

Produktinfo

kraso_katalog_typ_b_sf_5 (728 KiB)

Datenblatt

Data_Sheet_KRASO_Wall-Penetration_Type_BSF5_G_zv (292.65 KiB)
Data_Sheet_KRASO_Wall-Penetration_Type_BSF5_R_zv (292.46 KiB)
Datenblatt_KRASO_Typ_BSF_5_R_PVC_zv (256.81 KiB)
Datenblatt_KRASO_Typ_BSF_5_G_PVC_zv (257.59 KiB)

Prüfzeugnis

IAF_Prüfbericht_Radondichtheit_Vierstegdichtung_PVC_zv (178.56 KiB)
Prüfzeugnis_KRASO_Vierstegdichtung_zv (545.24 KiB)

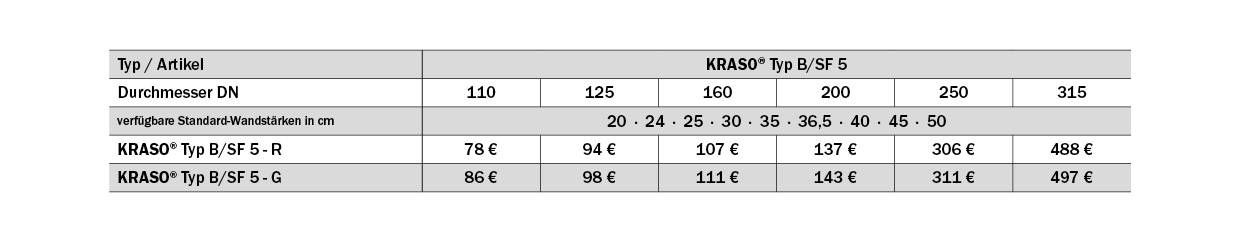

Typ / Artikel	KRASO Typ B/SF 5
Durchmesser DN	110	125	160	200	250	315
verfügbare Standard-Wandstärken in cm	20 · 24 · 25 · 30 · 35 · 36,5 · 40 · 45 · 50
KRASO Typ B/SF 5 - R	78 €	94 €	107 €	137 €	306 €	488 €
KRASO Typ B/SF 5 - G	86 €	98 €	111 €	143 €	311 €	497 €
