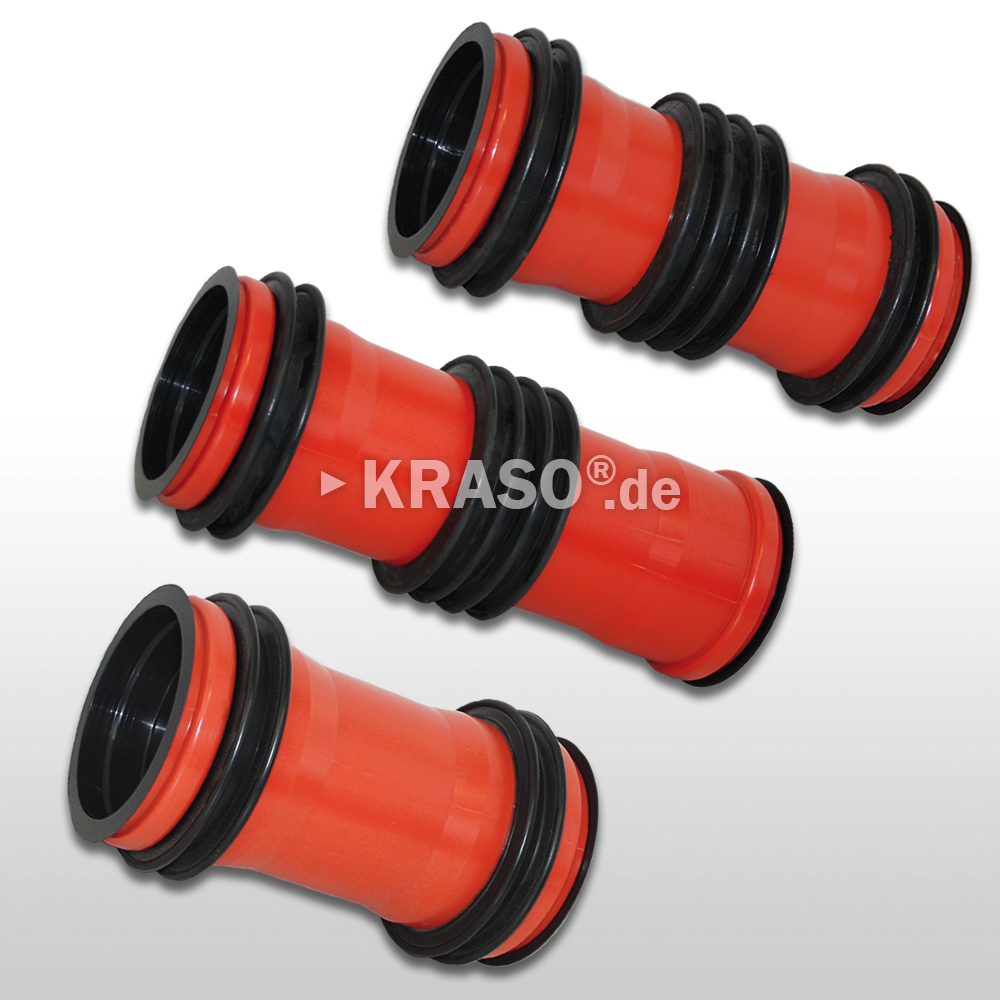

KRASO Wall Penetration Type DFW - triple walls

KRASO Wall Penetration Type DFW - triple walls

A special wall penetration for a simple and secure sealing of precast factories

for installation into triple walls, for connection to KG/HT pipes on both sides.

Tripe walls - a sealing challenge

» Triple wall elements are standard today from a technical point of view and have many advantages that cannot be overlooked on the construction site. Since two construction joints are produced transversely from the inner and outer shells and a core that has been cast in situ when making the wall, any water that occurs should be stopped at the outer shell. This prevents any slip or creepage of the pipe penetration.

» Depending on the requirements and the loads involved in that particular case, we can offer in the form of our KRASO DFW Pipe Penetrations a simple and tight solution to meet this challenge!

Info

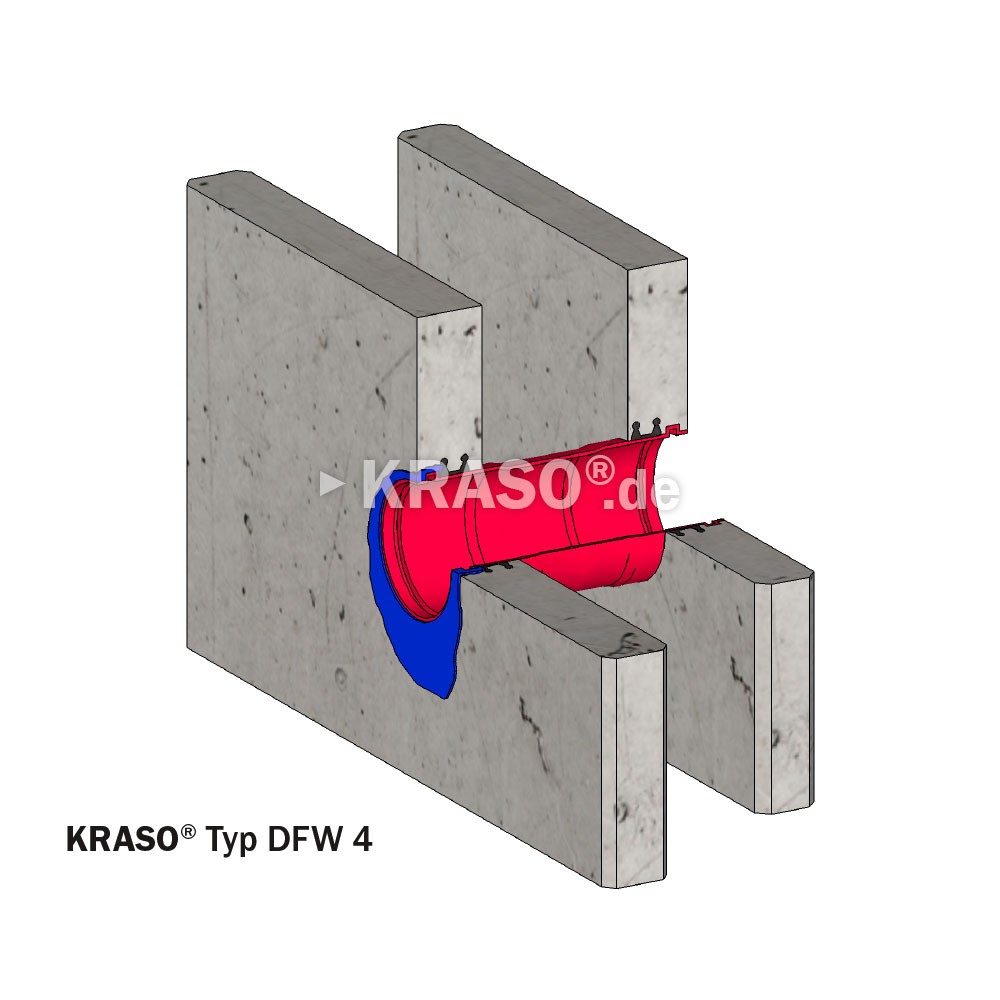

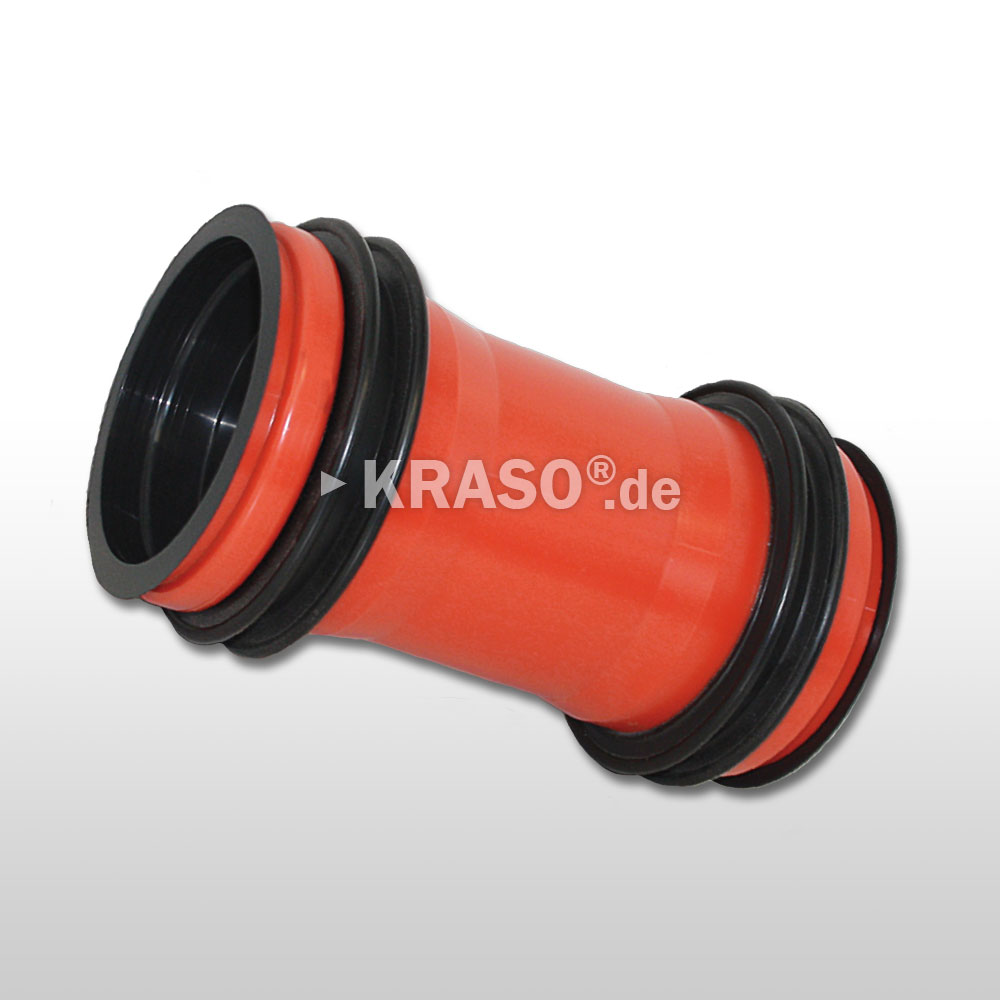

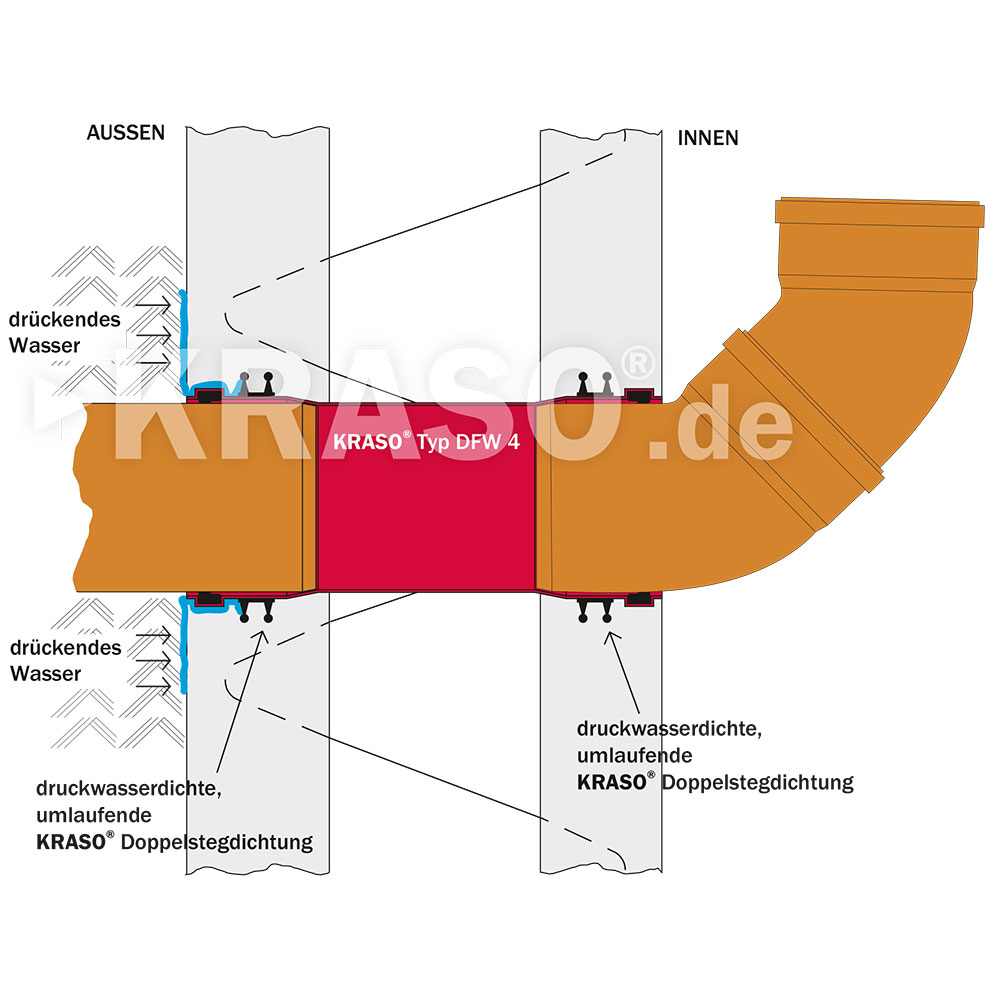

KRASO Type DFW 4
Scope of supply:
KRASO Type DFW 4 with formed plug-in sleeve on both sides and water pressure tight surrounding KRASO 2 Seal on both sides, 2 KRASO Covers as installation aid

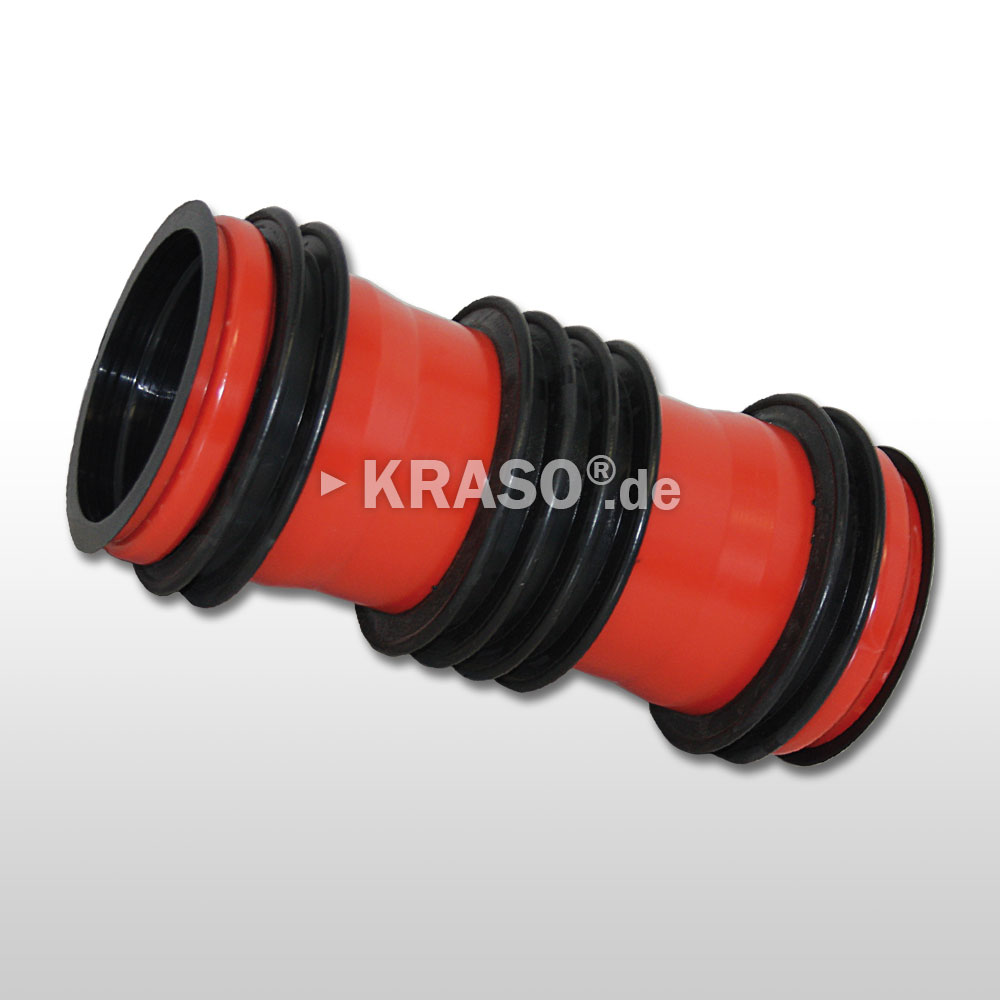

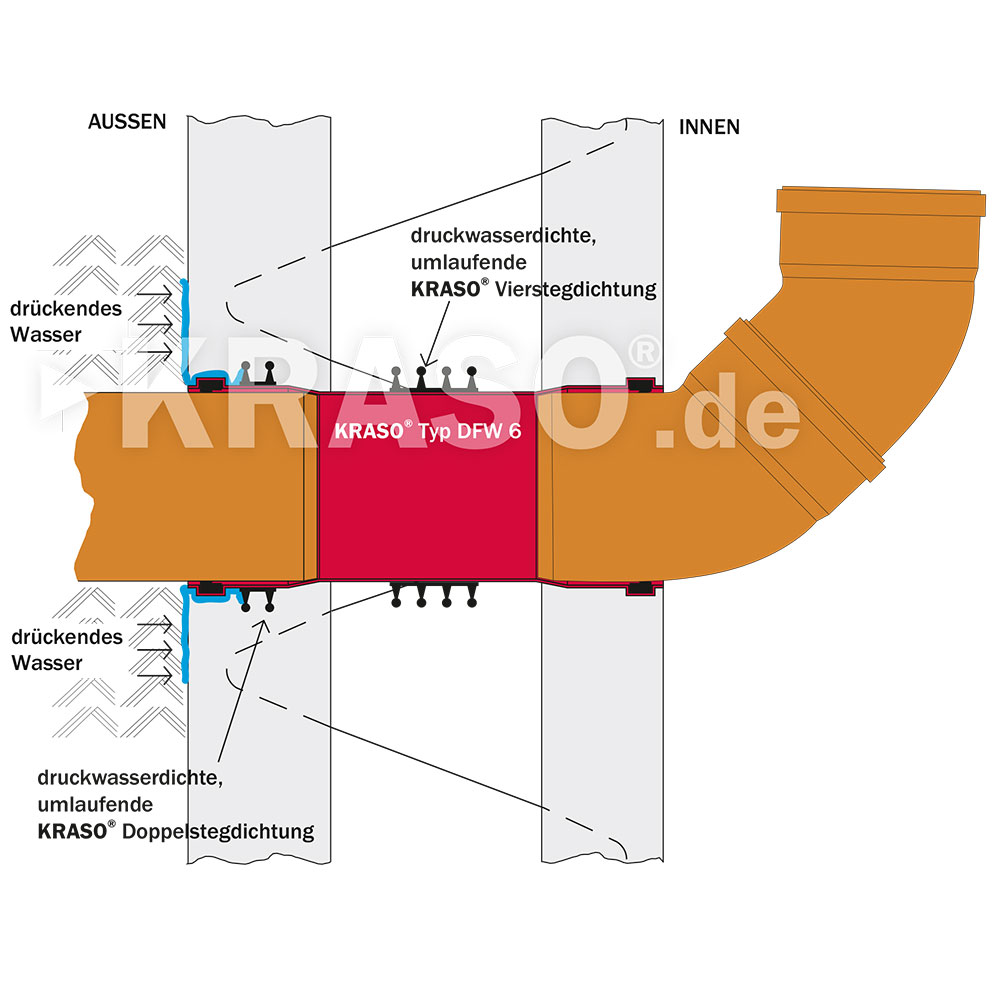

KRASO Type DFW 6
Scope of supply:
KRASO Type DFW 6 with formed plug-in sleeve on both sides and water pressure tight surrounding KRASO 2 Seal on one side, with central water pressure tight surrounding KRASO 4 Seal, 2 KRASO Covers as installation aid

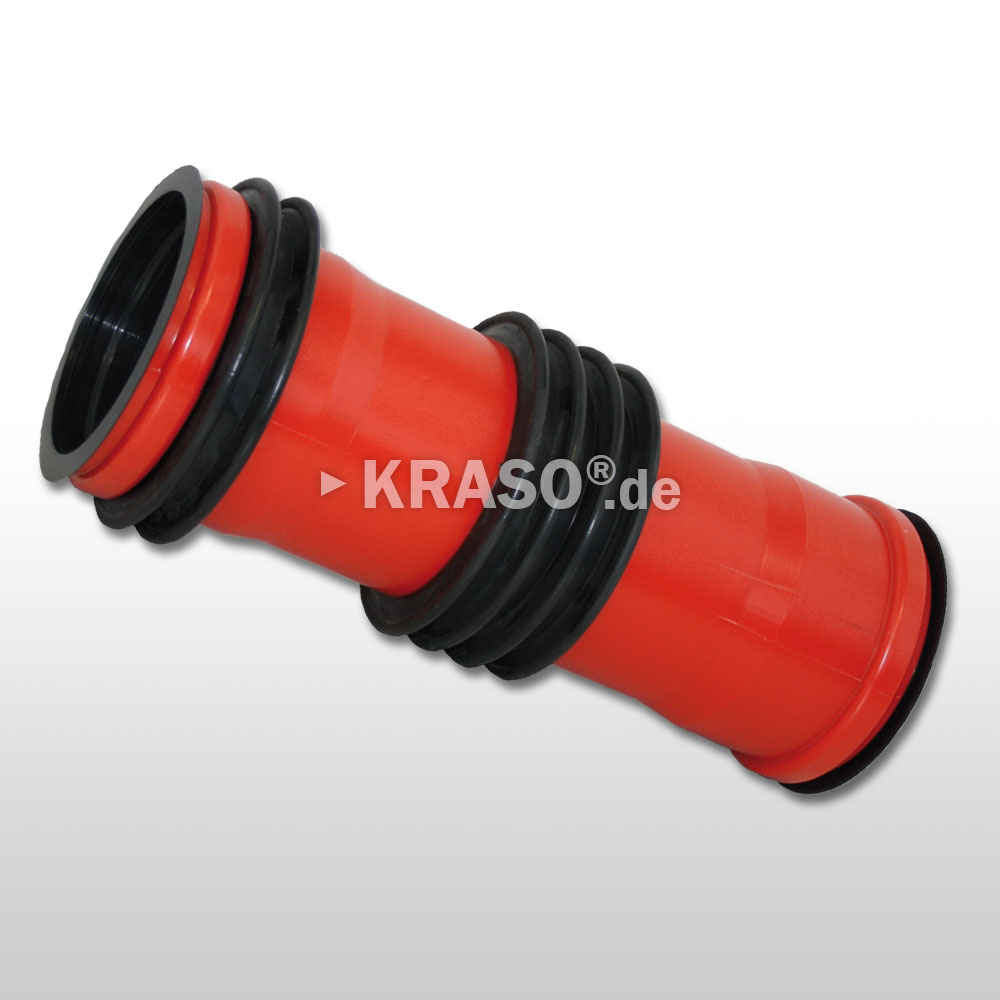

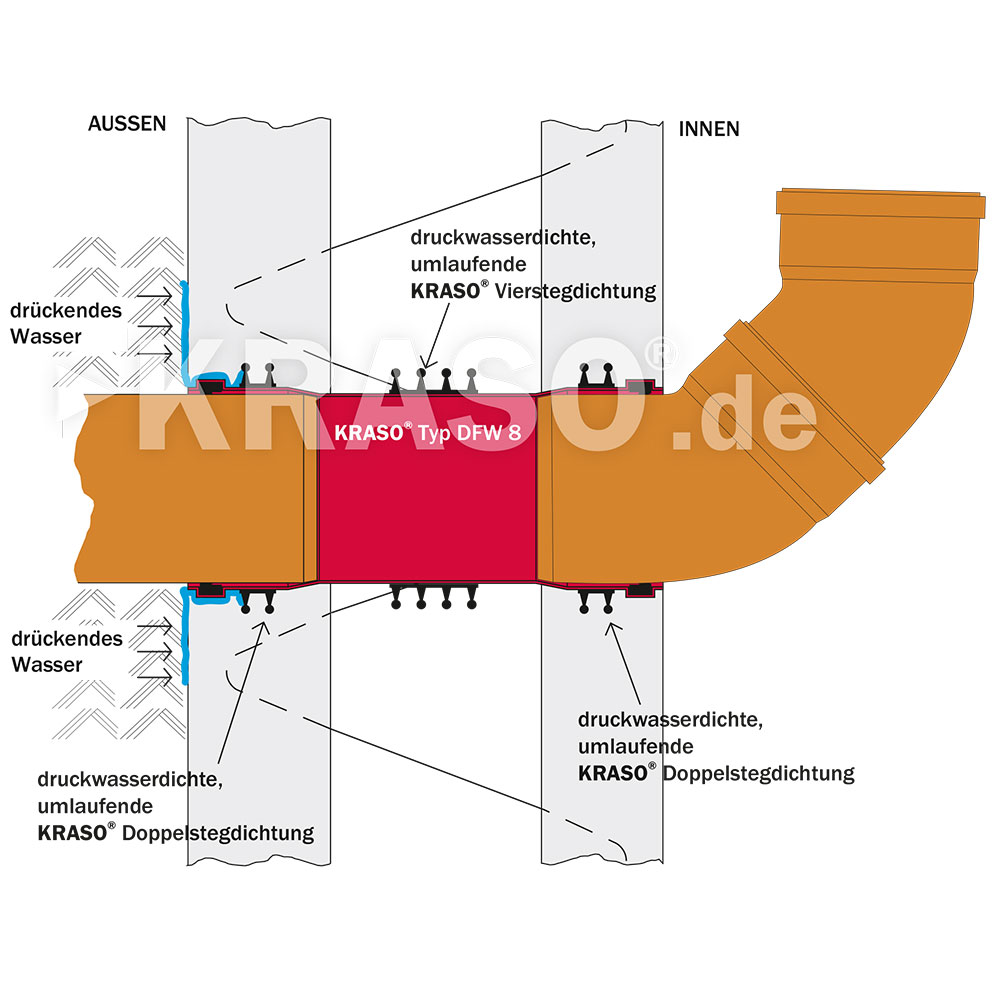

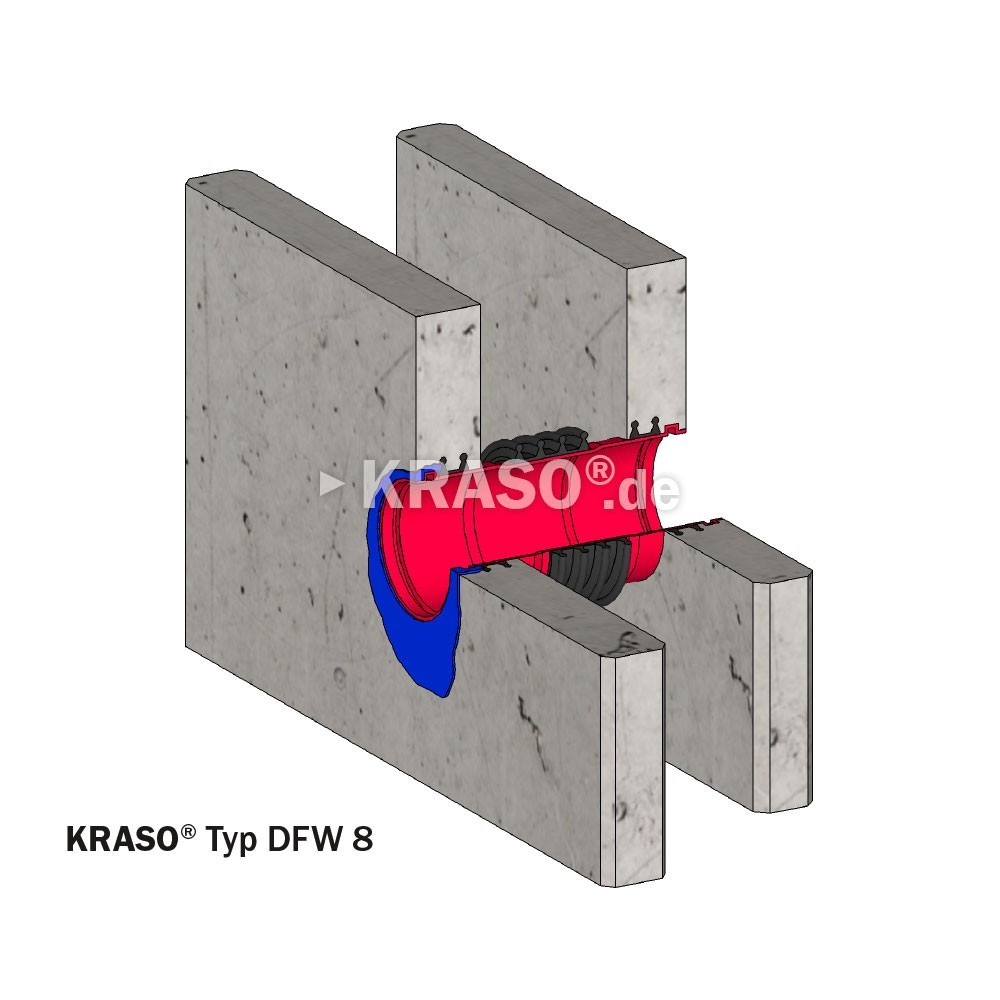

KRASO Type DFW 8
Scope of supply:
KRASO Type DFW 8 with formed plug-in sleeve on both sides and KRASO 2 Seal on both sides, with central water pressure tight surrounding KRASO 4 Seal, KRASO Covers as installation aid



KRASO Wanddurchführung Typ DFW - KG 2000
DreiFachWand - Speziell für Fertigteilwerke - in Übereinstimmung mit DIN EN 14758, für den Einbau in Dreifachwände, zum beidseitigen Anschließen von KG 2000 - Grundleitungen, mit beidseitig angeformter Steckmuffe und druckwasserdichter, beidseitig umlaufender, thermisch verschweißter KRASO Doppelstegdichtung (KRASO Typ DFW 4 - KG 2000), einseitiger KRASO Doppelstegdichtung sowie mittiger druckwasserdichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung (KRASO Typ DFW 6 - KG 2000), beidseitiger KRASO Doppelstegdichtung sowie mittiger druckwasser- dichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung (KRASO Typ DFW 8 - KG 2000), 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2Einfache und sichere Abdichtung in Fertigteilwänden + Dreifachwandelemente gehören heute zum technischen Standard und sind mit ihren vielen Vorteilen auf Baustellen nicht mehr wegzudenken. + Durch den Wandaufbau aus Innen- und Außenschale sowie Ortbetonkern entstehen zwei Arbeitsfugen quer in der Wand. Um eine Unterwanderung der Rohrdurchführung zu verhindern, sollte anstehendes Wasser schon in der Außenschale gestoppt werden. + Mit unseren Wanddurchführungen KRASO Typ DFW bieten wir für jede Anforderung und Lastfall eine einfache und dichte Lösung für diese Herausforderung!+ Rohr und Rohr-Material in Übereinstimmung mit DIN EN 14758.+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
KRASO Wanddurchführung Typ Universal
in Übereinstimmung mit DIN EN 1401, für den Einbau in WU-Betonwände, zum beidseitigen Anschließen (Uni B) bzw. als Durchschiebemöglichkeit (Uni D) von KG/HT - Rohren, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung. Die Markierungen dienen zum einfachen Kürzen auf der Baustelle auf gängige Wandstärken | WU-Richtlinie: Beanspruchungsklasse 1 + 2Die bewährte Wanddurchführung aus Vollwandmaterial + Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung – MPA-geprüft bis 10 bar! + Radondicht: Schützt vor einer gesundheitsgefährdenden Konzentration des radioaktiven Edelgases! + Aus form- und druckstabilem Vollwandmaterial mit geringem Abrieb! Einbau auch bei niedrigen Temperaturen.+ Rohr und Rohr-Material in Übereinstimmung mit DIN EN 1401. + Erhältlich auch in KG 2000: aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig. + In Übereinstimmung mit DIN EN 1401 (KG) bzw. DIN EN 14758 (KG 2000).+ Beidseitig angeformte Steckmuffe zum Anschluss von KG/HT - Rohren. + Inklusive zwei KRASO Deckeln als Einbauhilfe. + KRASO Produktinnovation: Typ B als wärmegedämmte Wanddurchführung!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
KRASO Futterrohr Typ DFW/FE - DreiFachWand
DreiFachWand - Speziell für Fertigteilwerke -für den Einbau in Dreifachwände, dickwandiges Kunststoff - Futterrohr Echtmaß zum Einbetonieren, als Aussparung zum nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), mit druckwasserdichter, beidseitig umlaufender KRASO Doppelstegdichtung (KRASO Typ DFW/FE 4), einseitiger KRASO Doppelstegdichtung sowie mittiger druckwasserdichter, umlaufender KRASO Vierstegdichtung (KRASO Typ DFW/FE 6), beidseitiger KRASO Doppelstegdichtung sowie mittiger druckwasserdichter, umlaufender KRASO Vierstegdichtung (KRASO Typ DFW/FE 8), 2 KRASO Deckeln als EinbauhilfeID = InnenDurchmesser Futterrohr Echtmaß | WU-Richtlinie: Beanspruchungsklasse 1 + 2 Einfache und sichere Abdichtung in Fertigteilwänden + Dreifachwandelemente gehören heute zum technischen Standard und sind mit ihren vielen Vorteilen auf Baustellen nicht mehr wegzudenken. + Durch den Wandaufbau aus Innen- und Außenschale sowie Ortbetonkern entstehen zwei Arbeitsfugen quer in der Wand. Um eine Unterwanderung der Rohrdurchführung zu verhindern, sollte anstehendes Wasser schon in der Außenschale gestoppt werden. + Mit unseren Wanddurchführungen KRASO Typ DFW bieten wir für jede Anforderung und Lastfall eine einfache und dichte Lösung für diese Herausforderung!+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 102.+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
