KRASO FLS - Flexibles Leerrohr-System
KRASO FLS - Flexibles Leerrohr-System
Flexibles Leerrohr-System als Kabelschutzschlauch für gas- und wasserdichte Anbindung an
KRASO Kabeldurchführung KDS, Überdruck von 4,0 bzw. 3,0 bar, Unterdruck 0,7 bzw. 0,5 bar,
schwere Ausführung für hohe mechanische Beanspruchung, innen glatt für schonenden Kabelzug,
außen glatt zur optimalen Abdichtung, flexibel, erhöhte Druck- und Vakuumfestigkeit, hohe axiale
Festigkeit, gute Laugen- und Säurebeständigkeit, sole- und seewasserfest, gute UV- und Ozon-
beständigkeit, gas- und flüssigkeitsdicht, RoHS konform (Restriction of Hazardous Substances)
Info
Lieferumfang:
KRASO FLS
Downloads
Produktinfo
Datenblatt
DWG-Dateien
-
kraso_katalog_kabeldurchfuehrung_fls (219.63 KiB)
-
Datenblatt_KRASO_FLS_zv (229.45 KiB)
-
DWG_KRASO_FLS_150_20m (245.36 KiB)
|
Typ / Artikel |
KRASO FLS 90 |
KRASO FLS 110* |
KRASO FLS 150* ** |
|
InnenDurchmesser ID in mm |
80 |
101 |
150 |
|
Außendurchmesser in mm |
88 |
113 |
163 |
|
Biegeradius in mm |
200 |
350 |
600 |
|
Gewicht in kg/m ca. |
1,5 |
2,9 |
4,3 |
|
Materialstärke in mm |
4 |
6 |
6,5 |
|
Scheiteldruckfestigkeit |
629 N |
1520 N |
936 N |
|
Klassifizierung nach DIN EN 61386-24 |
N250 (erreichte Prüfkraft F: 364 N) |
N250 (erreichte Prüfkraft F: 293 N) |
N250 (erreichte Prüfkraft F: 388 N) |
|
Lagerlängen in m |
30 |
30 |
20 |
|
KRASO FLS |
21 € per Meter |
32 € per Meter |
42 € per Meter |
|
Schnittkosten*** |
16 € |
21 € |
- |
|
* Mindestabnahme 10 m ** Frachtkosten für den KRASO FLS 150 nur auf Anfrage *** nicht rabattfähig |
|||
KRASO Gebäudeeinführung KDS 150 - Sonder
Biegeradius ca. 200 cm, für den sicheren Anschluss von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. im nicht unterkellerten Bereich. Mit Aufstellvorrichtung, Leerrohraufsatz 20 cm, sowie druckwasserdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO KDS Verschlussdeckeln
KRASO Gebäudeeinführung KDS 150
zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E
Hat den Bogen raus – für Industrie und Gewerbe
+ Die KRASO Gebäudeeinführung KDS 150 führt Kabel und Rohre sicher und zuverlässig ins Gebäude und ist dabei durch das KRASO Kabeldurchführungssystem KDS 150 flexibel und vielfach kombinierbar. Mit einem Radius von 650 mm bzw. 1000 mm lassen sich so Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen.+ Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf!
+ Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe.+ Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung.
+ Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren.
+ Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150.
+ Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze.
+ Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab! + WU-Richtlinie: Beanspruchungsklasse 1 + 2

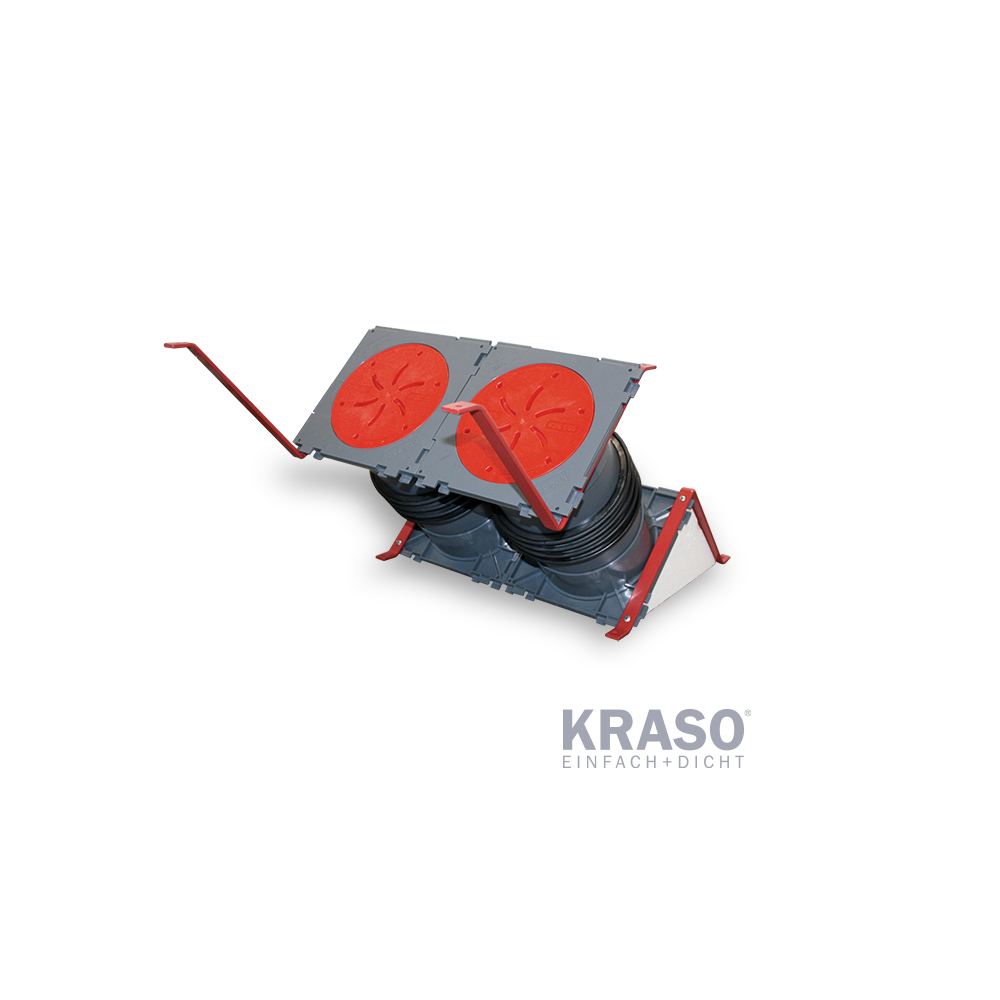

KRASO KDS 150 als Doppeldichtpackung - 45 Grad
mit vormontierten Bügeln und Styroporhalterungen zum Einbau im 45° Winkel | WU-Richtlinie: Beanspruchungsklasse 1 + 2Preise auf Anfrage! Weitere Neigungswinkel möglich!Kompatibel, dicht, sicher – die Doppeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Nahezu unbegrenzte Möglichkeiten für modernste, technische Gebäudeausstattung: Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Kabeldurchführung FBV-KDS
Kabeldurchführungssystem zum Einbetonieren, zur Anbindung von bauseits verlegter Frischbetonverbundfolie mittels Klemmflansch inkl. 20 cm umlaufender, eckiger FBV-Manschette, inkl. Fixierrahmen zur einfachen Befestigung, beidseitig steckbar zur möglichen Paketbildung, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz KDS (nicht im Lieferumfang enthalten) oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel (nicht im Lieferumfang enthalten) | WU-Richtlinie: Beanspruchungsklasse 1 + 2Doppeldichtpackung im FBV-System
+ Kabeldurchführung zur systemkonformen Anbindung an Frischbetonverbundabdichtungen.
+ Herstellerunabhängig: Frischbetonverbundfolien (FBV) sämtlicher Hersteller können angebunden werden.
+ KRASO FBV-Dichtungsmanschette aus rostfreiem Edelstahl V2A mit 20 cm umlaufender, eckiger Frischbetonverbundfolie.
+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Beidseitig steckbar zur möglichen Paketbildung.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS als Doppeldichtpackung
Kabeldurchführungssystem zum Einbetonieren, mit druckwasser- sowie gasdichter, umlaufender KRASO Vierstegdichtung und 2 KDS Verschlussdeckeln, beidseitig steckbar zur möglichen Paketbildung, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz (nicht im Lieferumfang enthalten) oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel (nicht im Lieferumfang enthalten).
Optional erhältlich: KRASO Abstandhalter 40 mm für KDS 150 Doppeldichtpackung zur Vergrößerung des Achsabstandes von 210 mm auf 250 mm | WU-Richtlinie: Beanspruchungsklasse 1 + 2Kompatibel, dicht, sicher – die Doppeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Nahezu unbegrenzte Möglichkeiten für modernste, technische Gebäudeausstattung: Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
KRASO KDS als Einfachdichtpackung
Kabeldurchführungssystem zum Einbetonieren, mit druckwasser- sowie gasdichter, umlaufender KRASO Vierstegdichtung und KDS Verschlussdeckeln, einseitig steckbar zur möglichen Paketbildung, für die spätere Belegung von Medienleitungen mittels KRASO Systemdichteinsatz (nicht im Lieferumfang enthalten) oder zum Anschluss von Kabelleerrohren mittels KRASO Systemdeckel (nicht im Lieferumfang enthalten).
Optional erhältlich: KRASO Abstandhalter 40 mm für KDS 150 Einfachdichtpackung zur Vergrößerung des Achsabstandes von 210 mm auf 250 mm | WU-Richtlinie: Beanspruchungsklasse 1 + 2 Kompatibel, dicht, sicher – die Einzeldichtpackung mit System+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Nahezu unbegrenzte Möglichkeiten für modernste, technische Gebäudeausstattung: Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab! + WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO KDS 150 als Doppeldichtpackung mit Spachtelflansch
Kabeldurchführungssystem KDS 150 mit Spachtelflansch zur sicheren Anbindung von Bitumendickbeschichtung (z.B. KMB), aufgeRaut oder Gewebe beschichtet, umlaufend ca. 7 cm, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -EKompatibel, dicht, sicher – die Doppeldichtpackung mit System
+ Kompatibel mit allen gängigen Systemen! Dicht dank druckwasserdichter, umlaufender KRASO Vierstegdichtung! Sicher durch bruchunempfindliches Vollwandmaterial!
+ Das intelligente, umfassende und flexible Kabeldurchführungssystem für komplexe Neubauten: Öffentliche Gebäude, Kliniken, technisch-naturwissenschaftliche Einrichtungen oder den industriell-gewerblichen Bereich.
+ Nahezu unbegrenzte Möglichkeiten für modernste, technische Gebäudeausstattung: Horizontal und vertikal kombinierbar, Einbau im 45° Winkel mit vormontierten Bügeln, verfügbar für Fertigteilwände oder zur Einbindung in Flächenabdichtungen.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Abstandhalter
gewährleistet den ausreichenden Abstand zwischen flexiblen Leerrohren, leichter, schlagzäher, witterungsbeständiger und verrottungsfester Kunststoffabstandhalter
