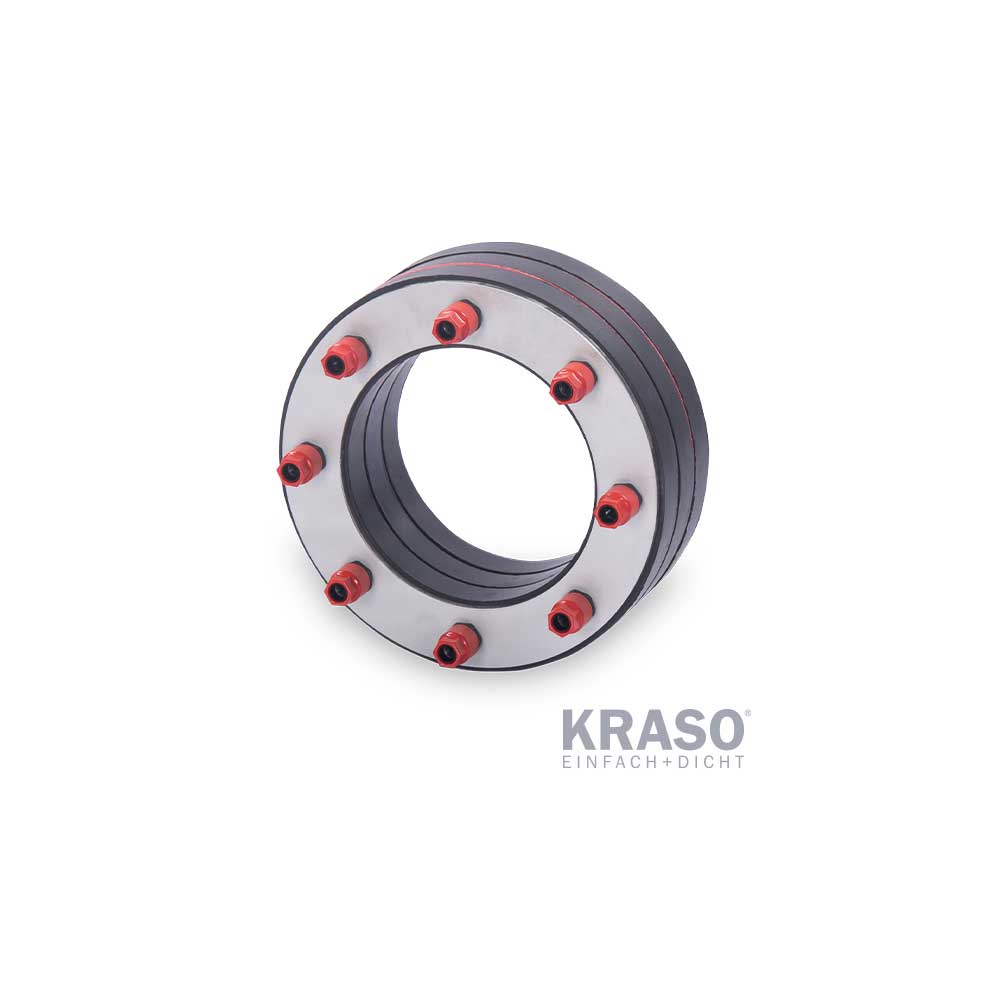

KRASO Dichteinsatz Typ TD-X

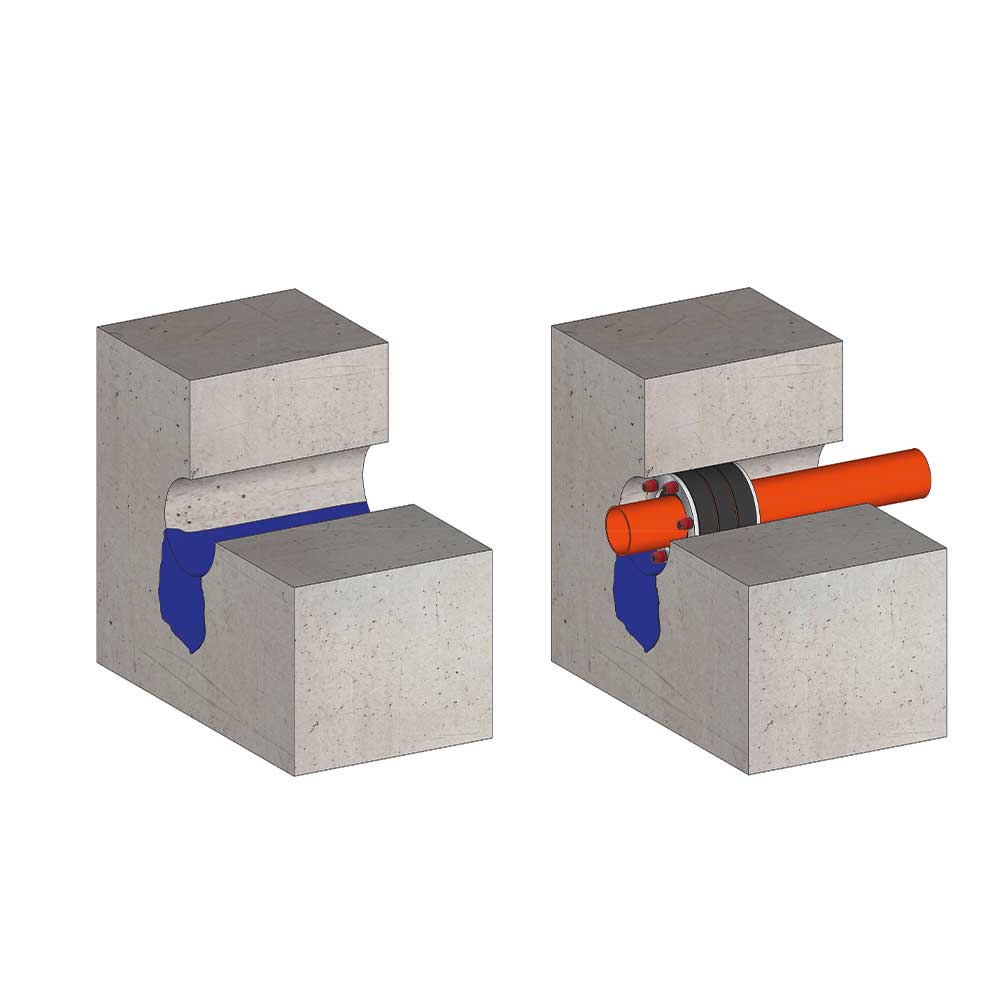

zur Durchführung von Rohren einsetzbar, DrehmomentKontrollMutter KRASO DKM, rostfreier Edelstahl V2A, dreifach dichtend, gegen drückendes Wasser bis 10 bar, mit 60 mm Dichtung aus speziell entwickeltem Gummi und 2 mittigen Zirkeldruckscheiben für gleichmäßige Druckverteilung bei unebenen Medienrohren, Beschädigungen und Undichtigkeiten werden verhindert | WU-Richtlinie: Beanspruchungsklasse 1 + 2

Die Trio-Dichtung der Xtra-Klasse

+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!

+ Im KRASO Dichteinsatz Typ TD-X sind alle Vorteile der KRASO Dichteinsätze vereint und noch einmal verstärkt worden.

+ Dreifach dichtend mit 60 mm Dichtung mit speziell entwickeltem Dichtungsgummi!

+ 20% stärkere Stahlplatten aus rostfreiem Edelstahl V2A!

+ Zwei Zirkeldruckscheiben gewähren auch bei unebenen Medienleitungen, strukturierten SML- und TML-Rohren, sowie bei Ovalität oder lunkerbehafteten Kernbohrungen, eine optimale Druckverteilung!

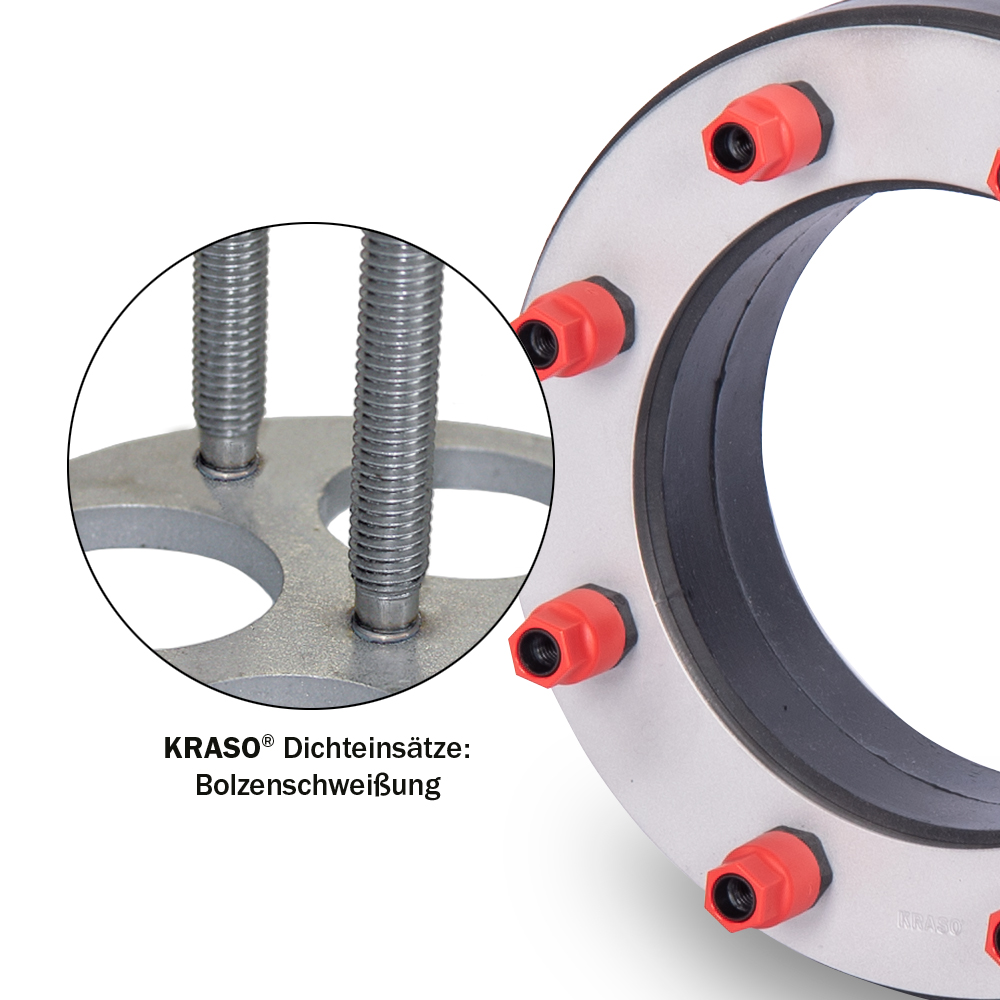

+ Mehr Bolzen zur gleichmäßigen Druckverteilung, aufgeschweißte Bolzen statt durchgesteckter Schrauben!

+ Zusammen bedeutet das eine Druckwasserdichtigkeit bis 10 bar - MPA-geprüft!

+ IAF geprüft: Radondicht!

+ Geprüft nach FHRK-Prüfgrundlage GE 101.

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.

Info

Lieferumfang:

KRASO Dichteinsatz Typ TD-X

Downloads

Produktinfo

kraso_katalog_typ_td_x (437 KiB)

Prüfzeugnis

Prüfzeugnis_Bericht_Gasdichtheitsprüfung_Dichteinsätze_DVGW_zv (585.11 KiB)
Prüfzeugnis_KRASO_Futterrohr_Dichteinsatz_TA_Luft_zv (2.37 MiB)
FHRK-Zertifikat_KRASO_Dichteinsätze (314.74 KiB)
Prüfzeugnis_KRASO_Dichteinsatz_Typ_TD_X_zv (361.25 KiB)
Prüfbericht_Radondichtheit_Dichteinsätze_zv (170.14 KiB)

Montageanleitung

KRASO Dichteinsätze - Montageanleitung Einbauhinweise (787.71 KiB)

Typ / Artikel	KRASO Typ TD-X
Durchmesser Kernbohrung oder KRASO Futterrohr in mm	80	100	125	150	200	250	300	350	400	500
max. Außendurchmesser Rohr oder Kabel von ... bis ... in mm	0 - 55	0 - 75	0 - 100	0 - 125	0 - 175	0 - 225	0 - 275	0 - 325	0 - 375	0 - 475
KRASO Typ TD-X	127 €	143 €	167 €	200 €	264 €	318 €	469 €	589 €	709 €	1004 €
* In seltenen Fällen müssen konstruktionsbedingt Inbusschrauben verwendet werden.

Downloads auf ausschreiben.de

KRASO Dichteinsatz Typ GR

zur Durchführung von gerippten oder gewellten Medienrohren, gegen drückendes Wasser bis 1,0 bar, mit 40 mm (DD) oder bis 2,0 bar mit 80 mm (VD) speziell weicher Dichtung und mittiger Druckverteiler-platte für gleichmäßige Druckverteilung bei gewellten Medienrohren, Beschädigungen und Undichtigkeiten werden verhindert, DrehmomentKontrollMutter KRASO DKM, rostfreier Edelstahl V2A | WU-Richtlinie: Beanspruchungsklasse 1 + 2Der Dichteinsatz für gerippte Medienrohre + DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Gewellte und gerippte Rohre sind bei der Durchführung von Medienleitungen in Wohn- und Industriegebäude unentbehrlich geworden. Damit diese auch bei drückendem Wasser zuverlässig abgedichtet werden, haben wir den KRASO Dichteinsatz Typ GR entwickelt. + Mit mittiger Druckverteilerplatte zur zuverlässigen Abdichtung von gerippten und gewellten Medienrohren. + Doppelt dichtend mit 40 mm Dichtung oder vierfach dichtend mit 80 mm Dichtung und speziell weichem Dichtungsgummi.+ 5 mm starke Stahlplatten aus rostfreiem Edelstahl V2A, mehr Bolzen zur gleichmäßigen Druckverteilung, aufgeschweißte Bolzen statt durchgesteckter Schrauben. + IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 101.+ WU-Richtlinie:Beanspruchungsklasse 1 + 2.

KRASO Dichteinsatz Universal Mehrfach - geteilt -

zur Durchführung von mehreren Medienleitungen/Kabeln einsetzbar, geteilte Ausführung für den nachträglichen Einbau, DrehmomentKontrollMutter KRASO DKM, 40 mm Dichtung | WU- Richtlinie: Beanspruchungsklasse 1 + 2 Universell einsetzbar - mehrfach flexibel+ Für Kernbohrungen oder Futterrohre.+ Stufenlose Scheibentechnik: Universell für die verschiedensten Außendurchmesser von Medienleitungen/Kabeln einsetzbar - auch bei mehrfacher Durchführung!Geteilte Ausführung für den nachträglichen Einbau!+ KRASO Dichteinsatz-Qualität: 5 mm starke Klemmplatten aus rostfreiem Edelstahl V2A, 40 mm Dichtung aus speziell entwickelter Gummimischung, aufgeschweißte Bolzen statt durchgesteckter Schrauben.+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ MPA-geprüft: Schützt zuverlässig gegen drückendes Wasser bis 2,5 bar!+ Gas- und geruchsdicht - hochwertig im Sinne der TA-Luft!+ Für Kernbohrungen oder KRASO Futterrohre.+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 101.+ WU-Richtlinie: Beanspruchungsklasse 1+2.

KRASO Dichteinsatz Universal DD

zur Durchführung von Rohren oder Kabeln, doppelt dichtend gegen drückendes Wasser bis 1,5 bar, DrehmomentKontrollMutter KRASO DKM, rostfreier Edelstahl V2A, 40 mm Dichtung. Auch als Blindverschluss bis zur Durchführung von Rohren und Kabeln einsetzbar (außer KRASO Universal 250 DD und Universal 250 DD/T) | WU-Richtlinie: Beanspruchungsklasse 1 + 2Einfach, dicht, universell einsetzbar+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Scheibentechnik: Universell für die verschiedensten Außendurchmesser von Medienrohren und Kabeln einsetzbar! + 40 mm Dichtung: Schützt zuverlässig gegen drückendes Wasser bis 1,5 bar (MPA-geprüft)!+ KRASO Dichteinsatz-Qualität: Rostfreier Edelstahl V2A, eine hochwertige Gummidichtung, aufgeschweißte Bolzen statt durchgesteckter Schrauben.+ Für Kernbohrungen oder KRASO Futterrohre.+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 101.+ WU-Richtlinie: Beanspruchungsklasse 1+2.
