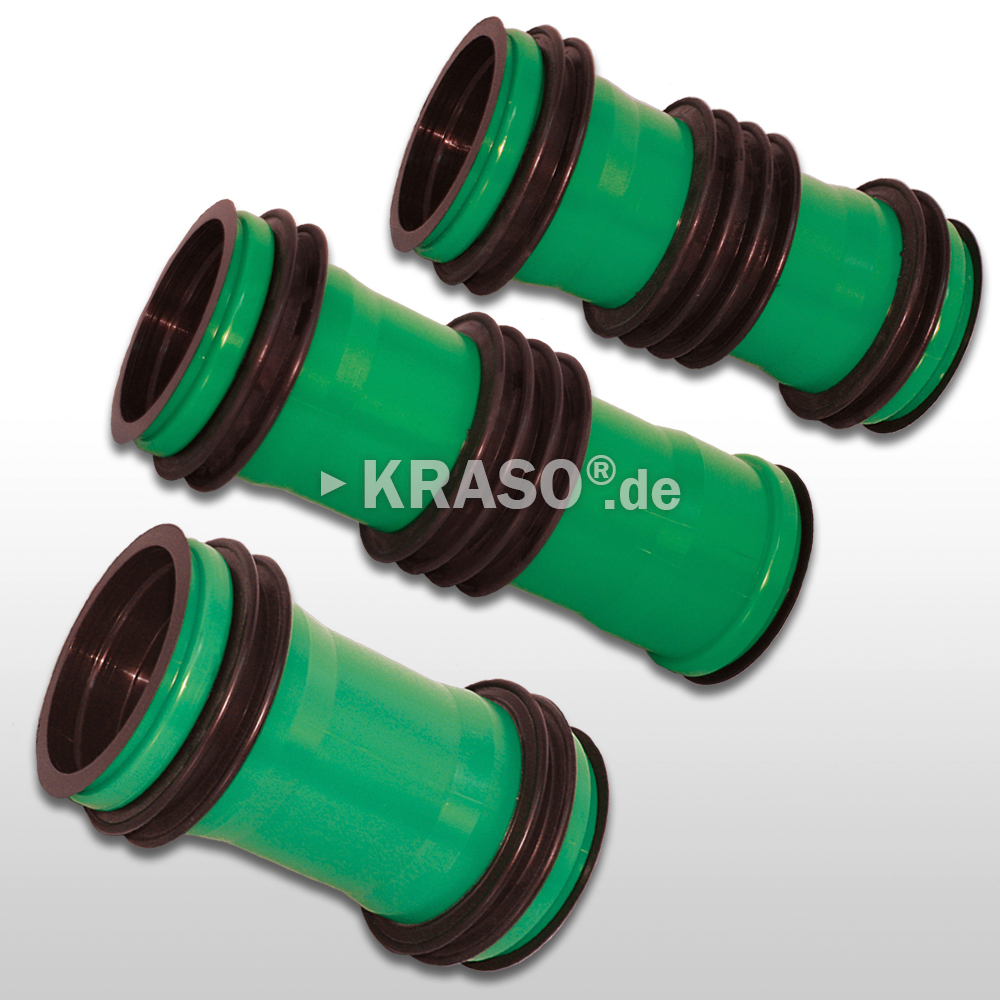

KRASO Wall Penetration Type DFW - KG 2000 - triple walls

KRASO Wall Penetration Type DFW - KG 2000 - triple walls

Specially made for precast factories

for installation into triple walls, for the connection KG 2000 lines on both sides.

Tripe walls - a sealing challenge

» Triple wall elements are standard today from a technical point of view and have many advantages that cannot be overlooked on the construction site. Since two construction joints are produced transversely from the inner and outer shells and a core that has been cast in situ when making the wall, any water that occurs should be stopped at the outer shell. This prevents any slip or creepage of the pipe penetration.

» Depending on the requirements and the loads involved in that particular case, we can offer in the form of our KRASO DFW Pipe Penetrations a simple and tight solution to meet this challenge!

Advantages of system KG 2000
» Polypropylene (PP)
» High impact strength
» Mineral-filled
» Smooth walls
» Long-lasting

Info

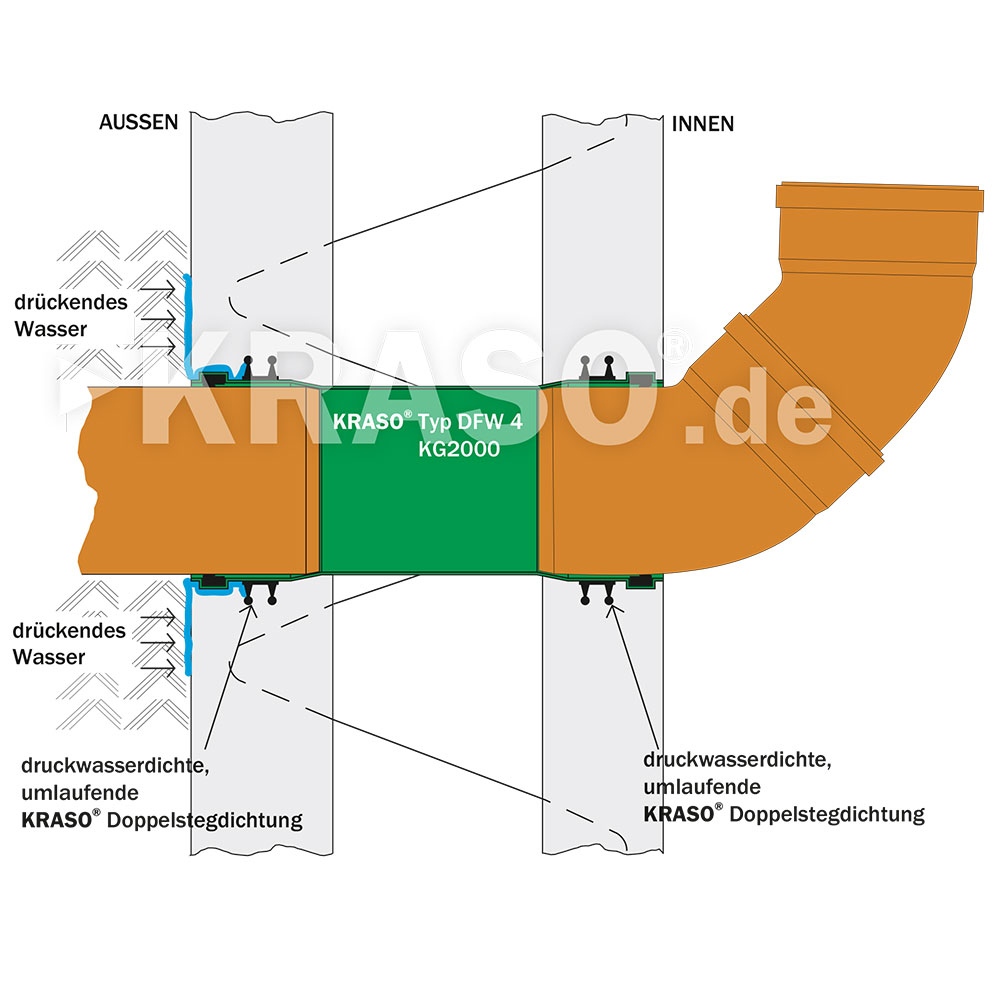

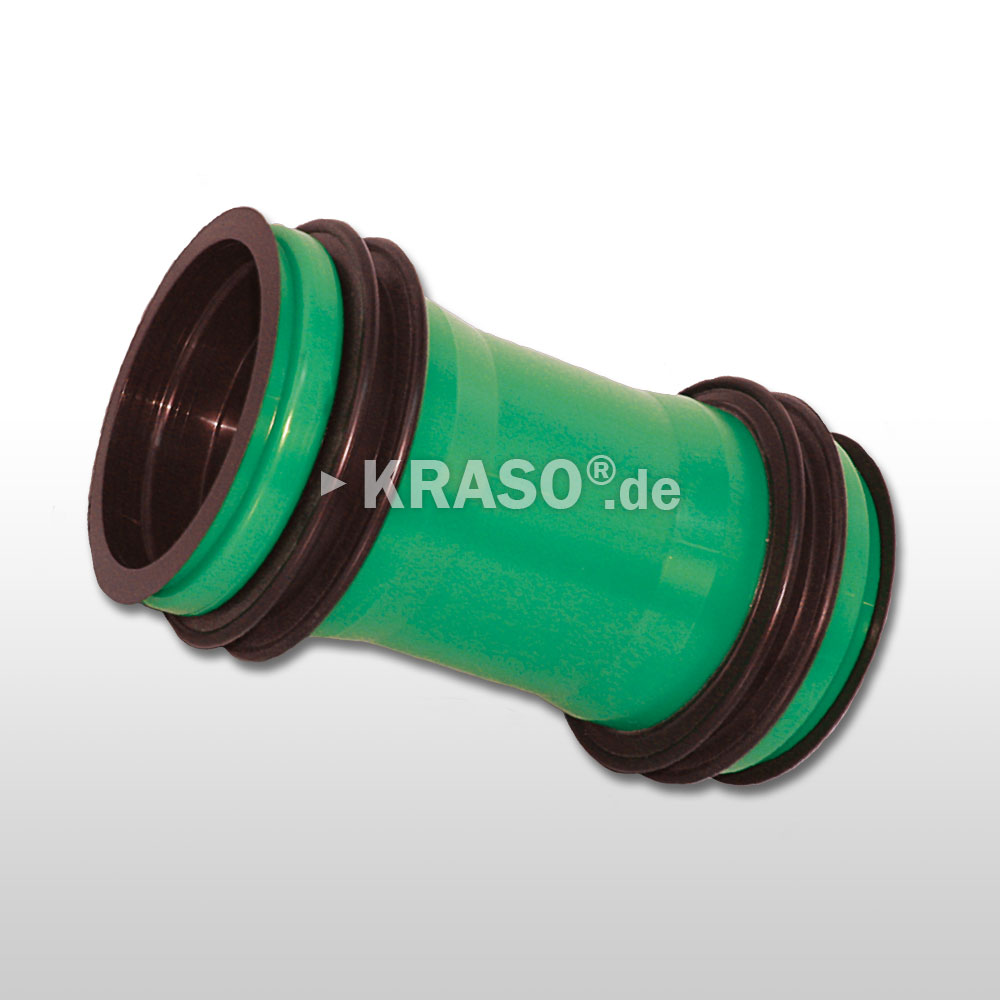

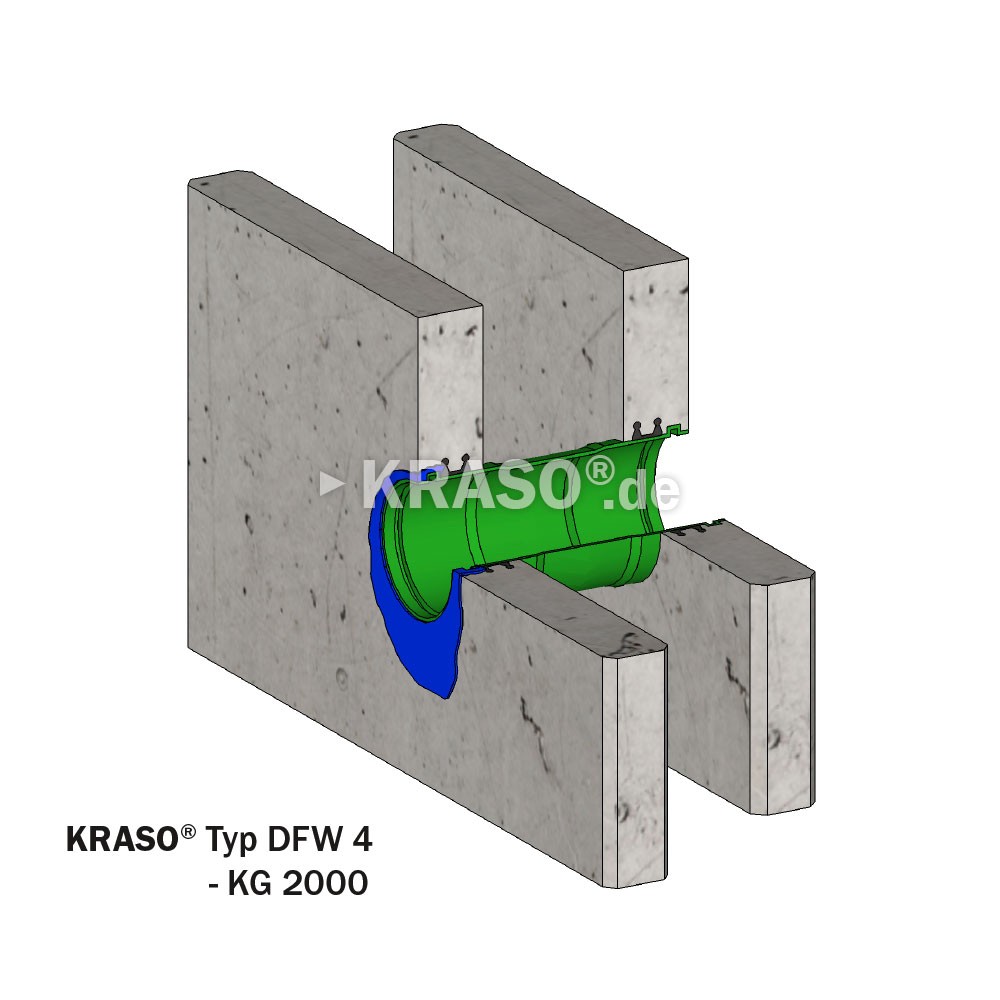

KRASO Type DFW 4 - KG 2000
Scope of supply:
KRASO Type DFW 4 - KG 2000 with formed plug-in sleeve on both sides and water pressure tight surrounding, thermally welded KRASO 2 Seal on both sides, 2 KRASO Covers as installation aid

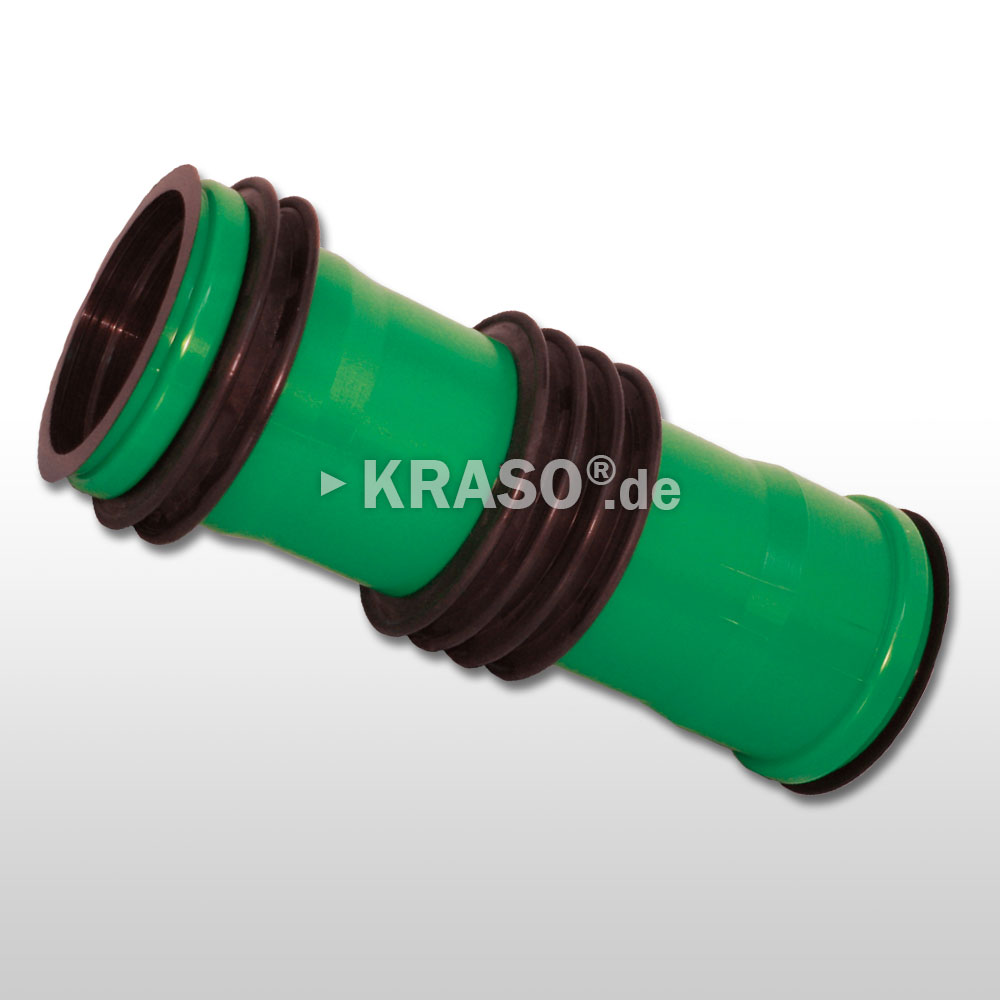

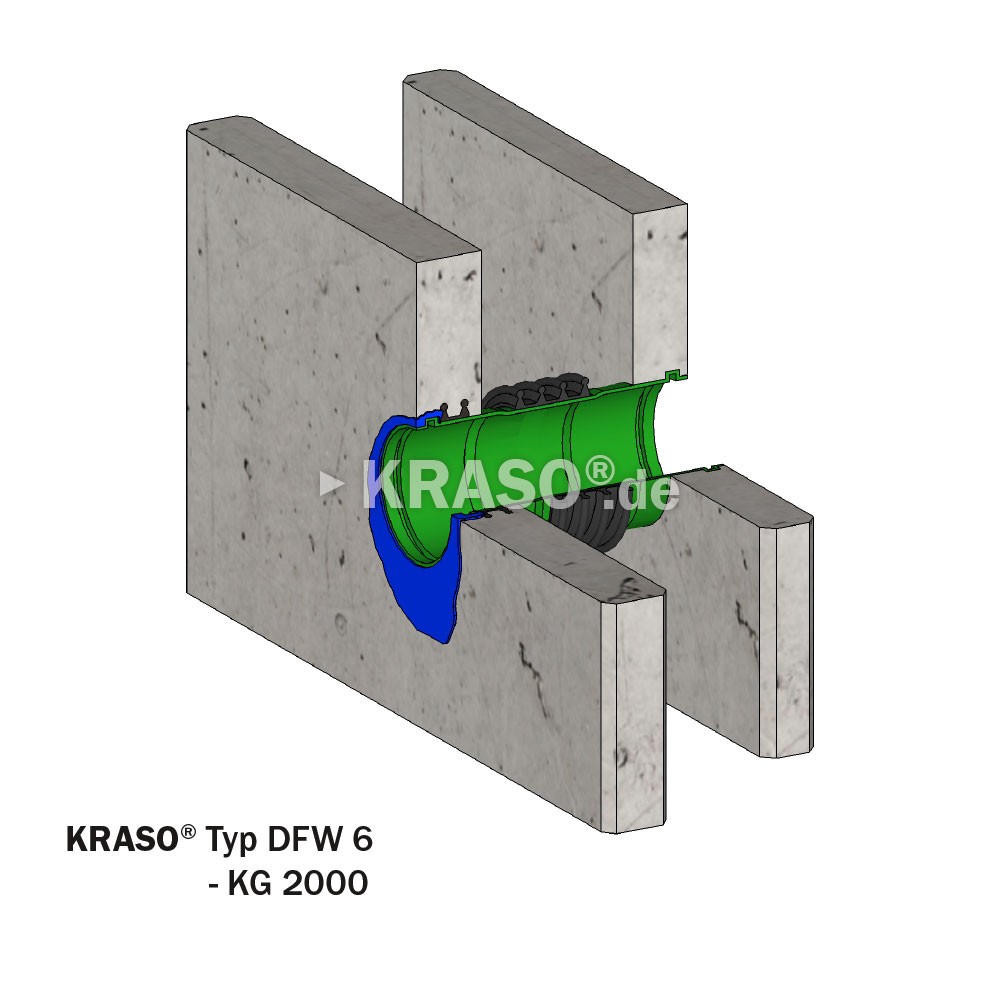

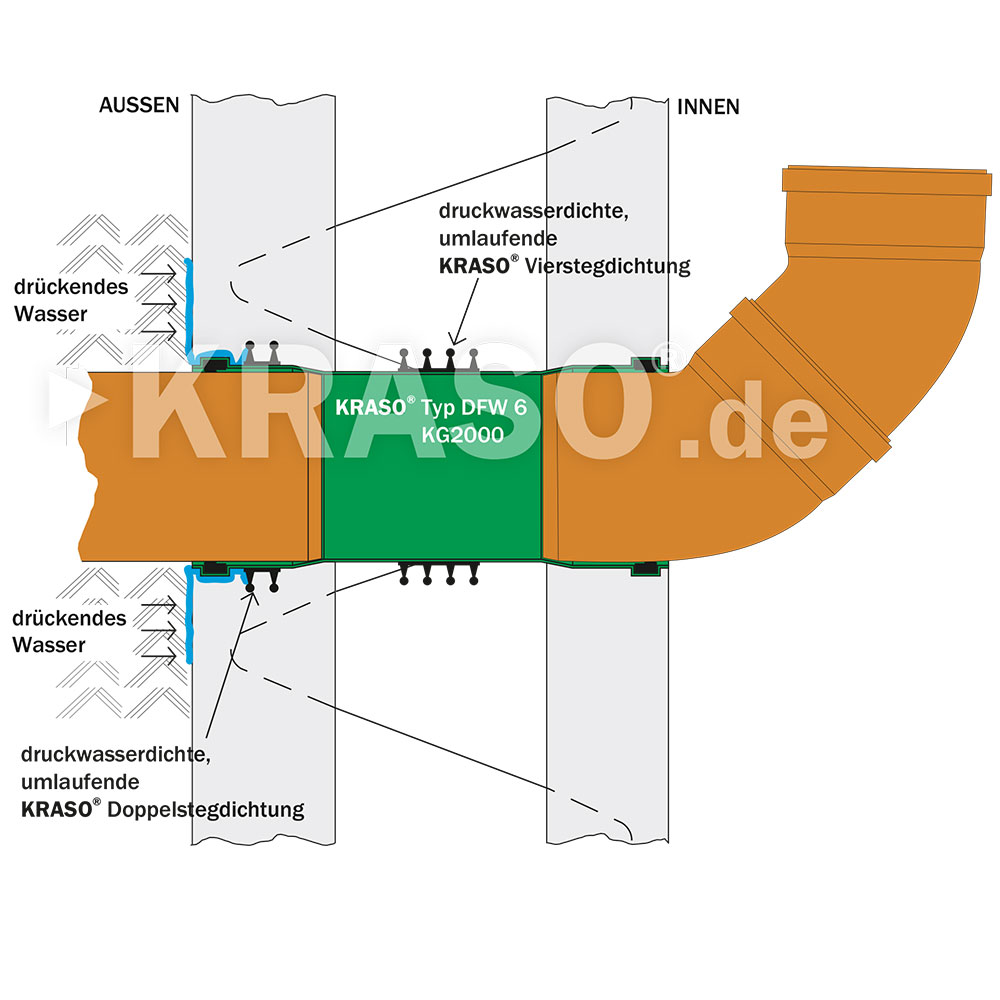

KRASO Type DFW 6 - KG 2000
Scope of supply:
KRASO Type DFW 6 - KG 2000 with formed plug-in sleeve on both sides and KRASO 2 Seal on one side, with central water pressure tight surrounding, thermally welded KRASO 4 Seal, 2 KRASO Covers as installation aid

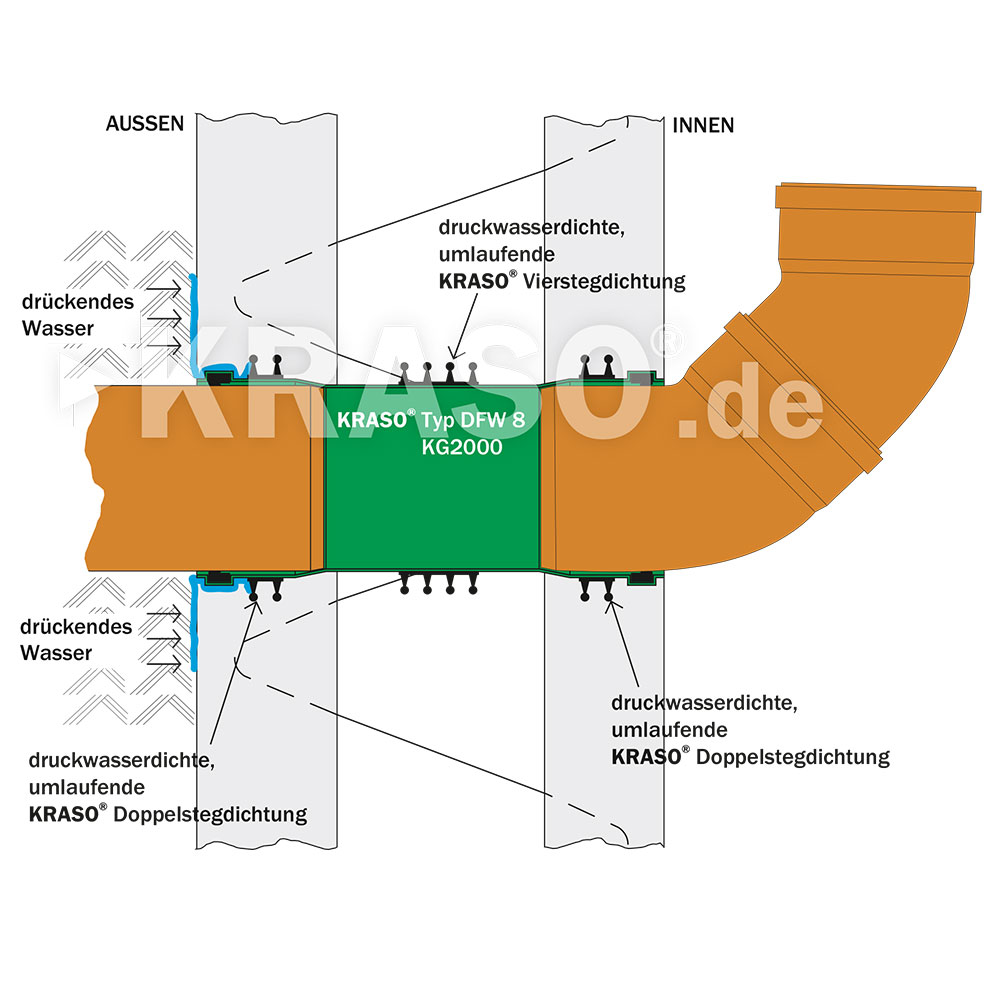

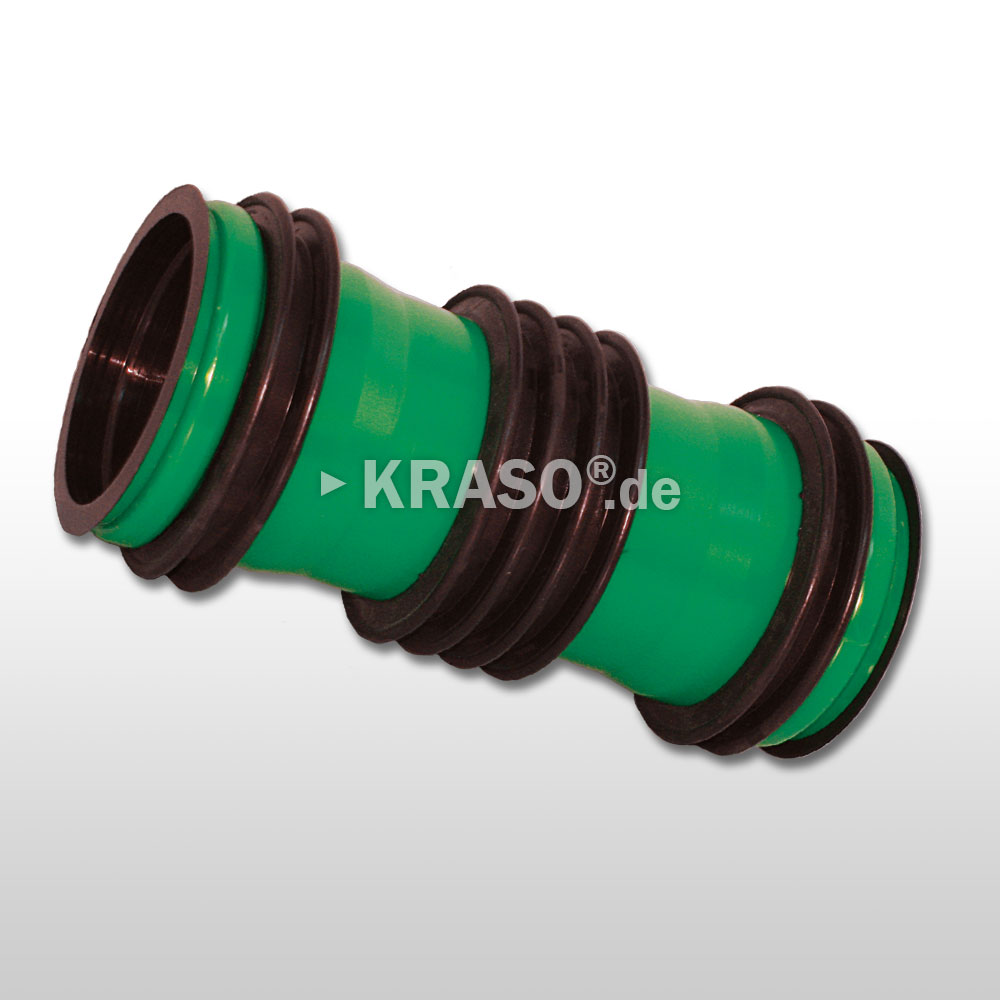

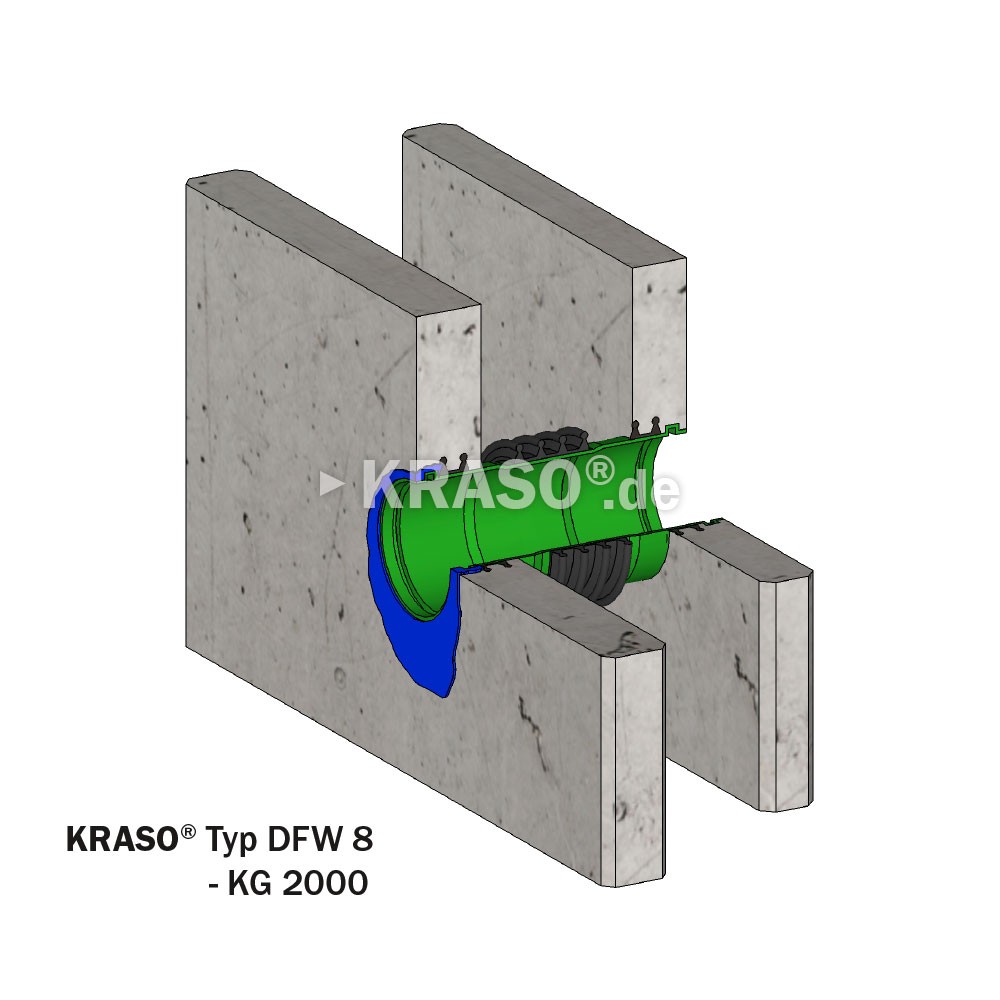

KRASO Type DFW 8 - KG 2000
Scope of supply:
KRASO Type DFW 8 - KG 2000 with formed plug-in sleeve on both sides and water pressure tight surrounding, thermally welded KRASO 2 Seal on both sides, with central water pressure tight surrounding, thermally welded KRASO 4 Seal, 2 KRASO Covers as installation aid
