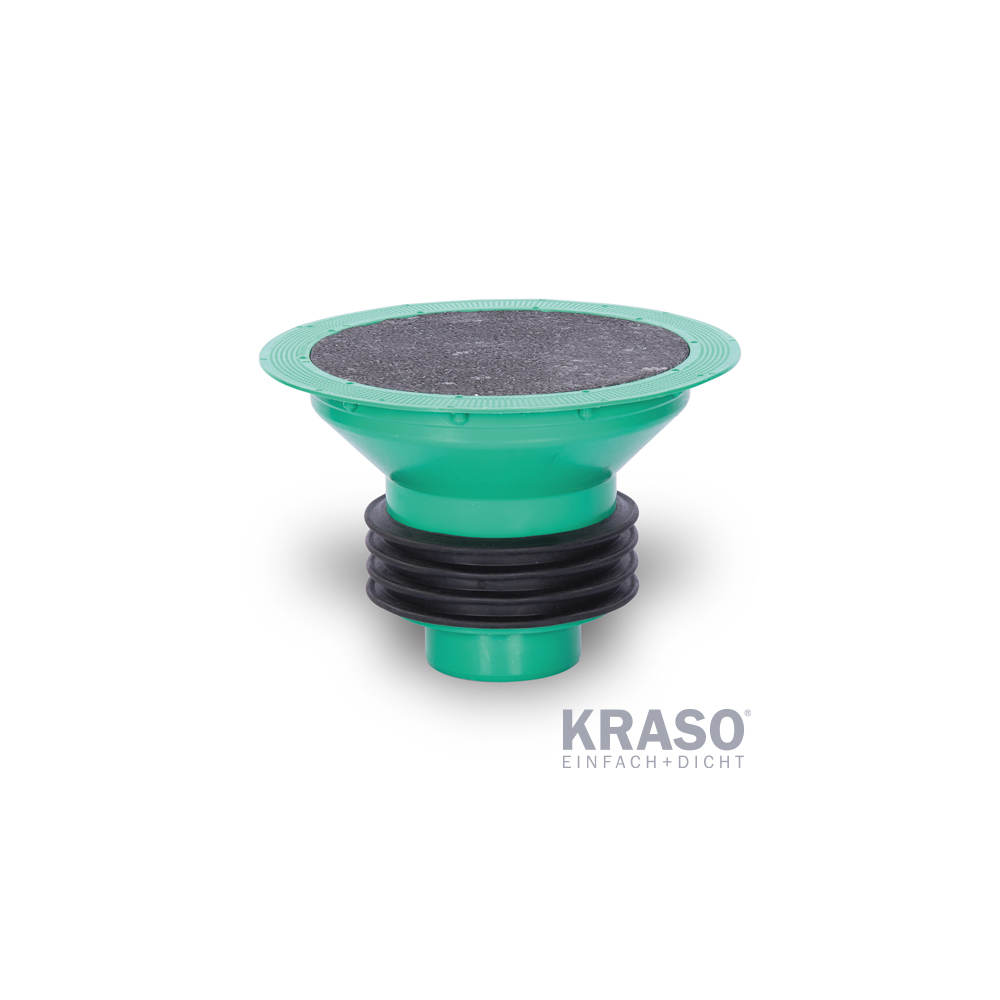

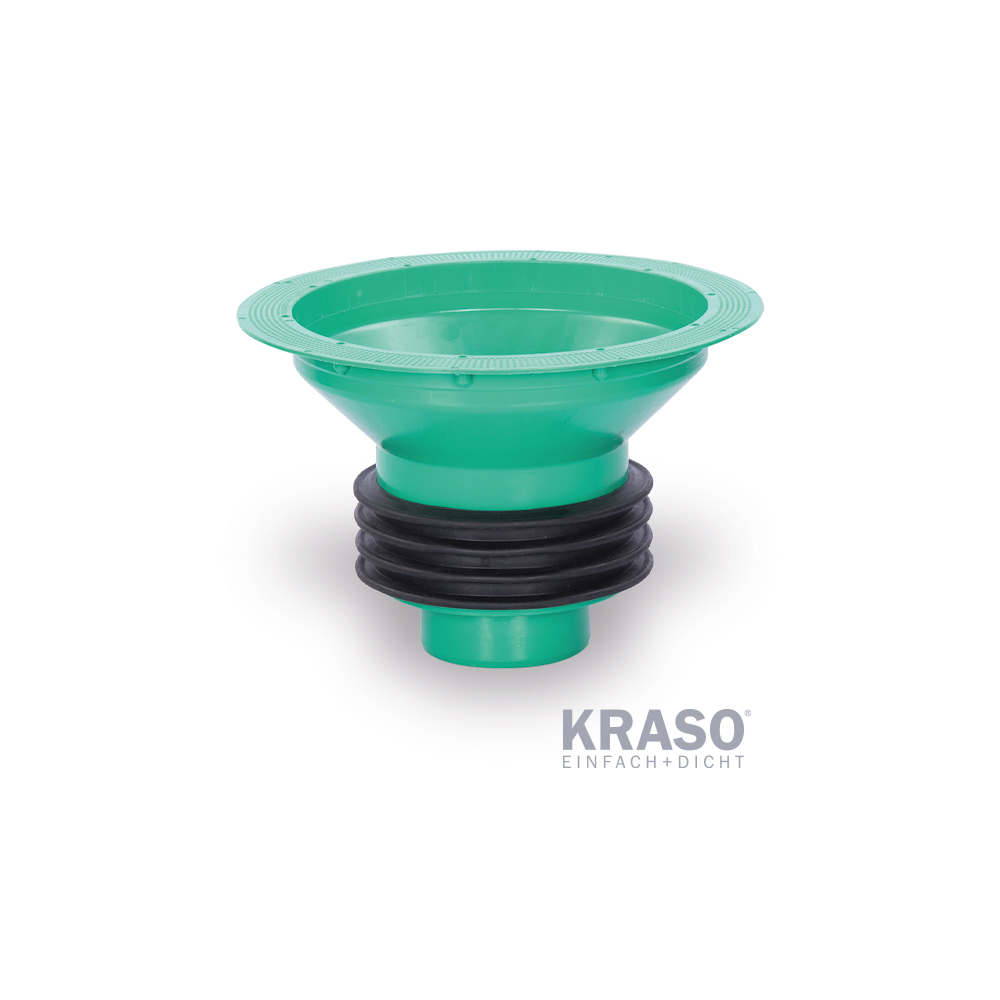

KRASO Universaltrichter

für den Einbau in WU-Bodenplatten zum Anschluss von KG/HT - Rohren bei Versatz und zum Anschluss an KG/KG 2000 - Grundleitungen, mit druckwasserdichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung, einseitigem Spitzende, trittsicherem Bauzeitschutzdeckel und zusätzlichem Schutzdeckel. Optional erhältlich: Verschraubbarer KRASO Edelstahlklemmflansch zum Anschluss nicht verklebter Folien | WU-Richtlinie: Beanspruchungsklasse 1 + 2.

Die Bodendurchführung für mehr Flexibilität

+ Gas- und druckwasserdicht! Mit der umlaufenden, MPA-geprüften, thermisch verschweißten KRASO Vierstegdichtung schützt der KRASO Universaltrichter gegen drückendes Wasser bis 10 bar und ist außerdem gasdicht – auch dicht gegenüber dem radioaktiven Radon.

+ Passend zum System KG 2000: Zum Anschluss an KG/KG 2000 - Grundleitungen!

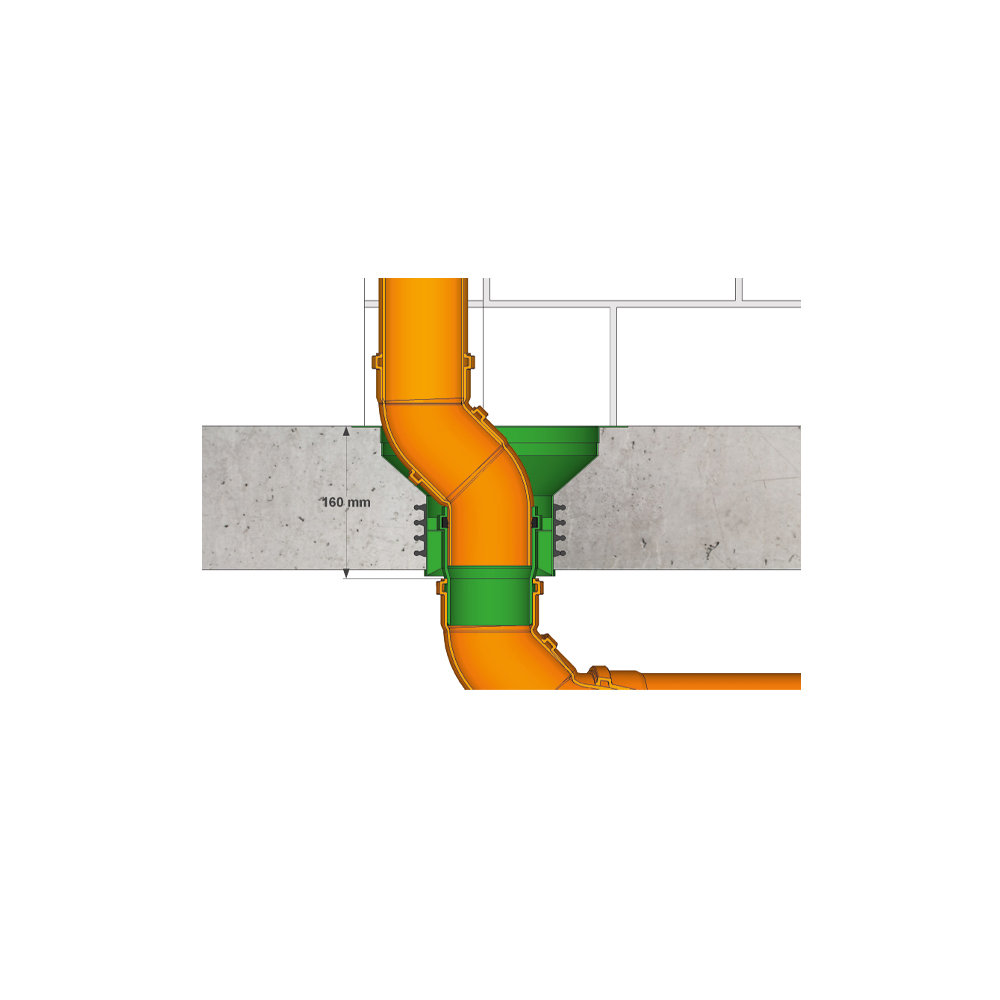

+ Mehr Flexibilität! Durch den Trichter kann ein Versatz beim Fallrohr problemlos mit Bögen bis 45 Grad ausgeglichen werden. Die integrierte Steckmuffe mit Durchmesser DN 110 und dreifach verstärktem Lippenring dichtet den KG-Anschluss sicher ab.

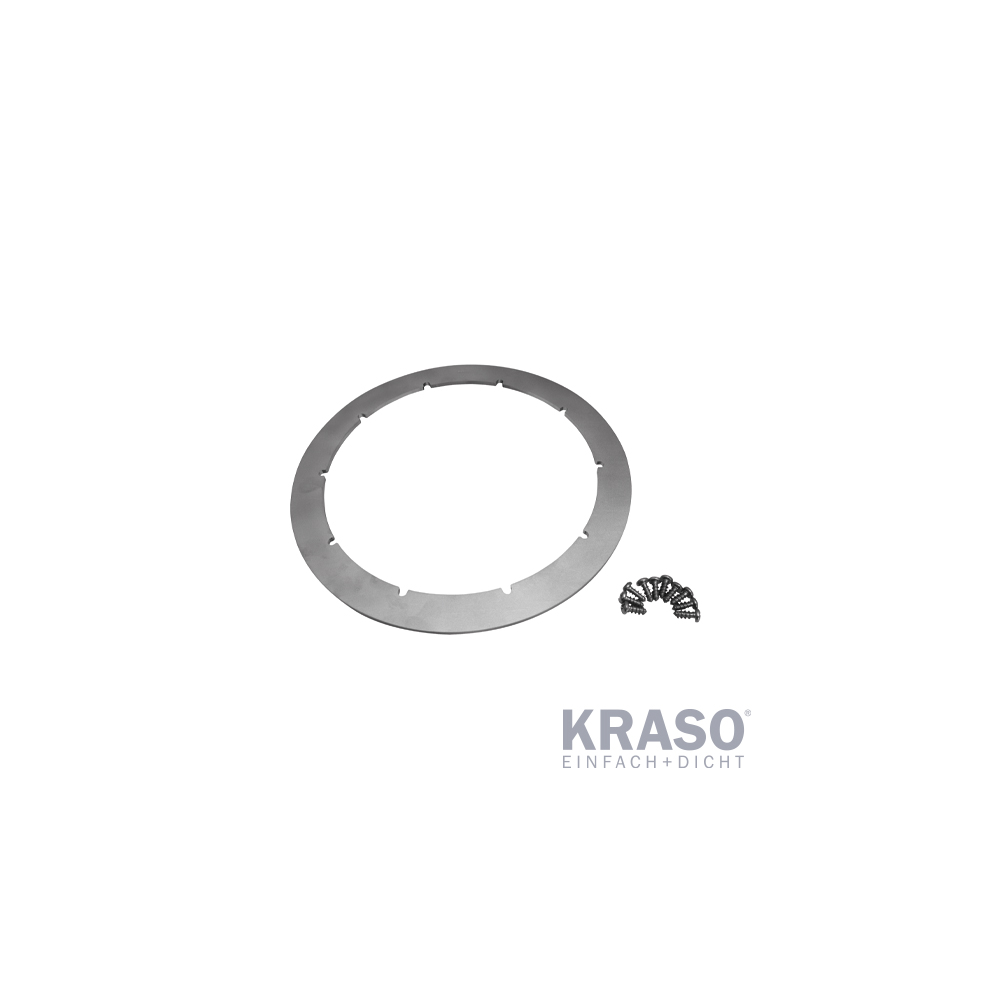

+ Anschlussmöglichkeiten! Der umlaufende Anschluss-/Spachtelflansch mit einem Durchmesser von 330 mm ist mit der strukturierten Oberfläche optimal für den Anschluss von Klebefolien und Bitumen-Schweißbahnen geeignet. Für nicht verklebte Folien ist optional ein verschraubbarer Edelstahlklemmflansch für eine Fest- Losflansch-Konstruktion erhältlich.

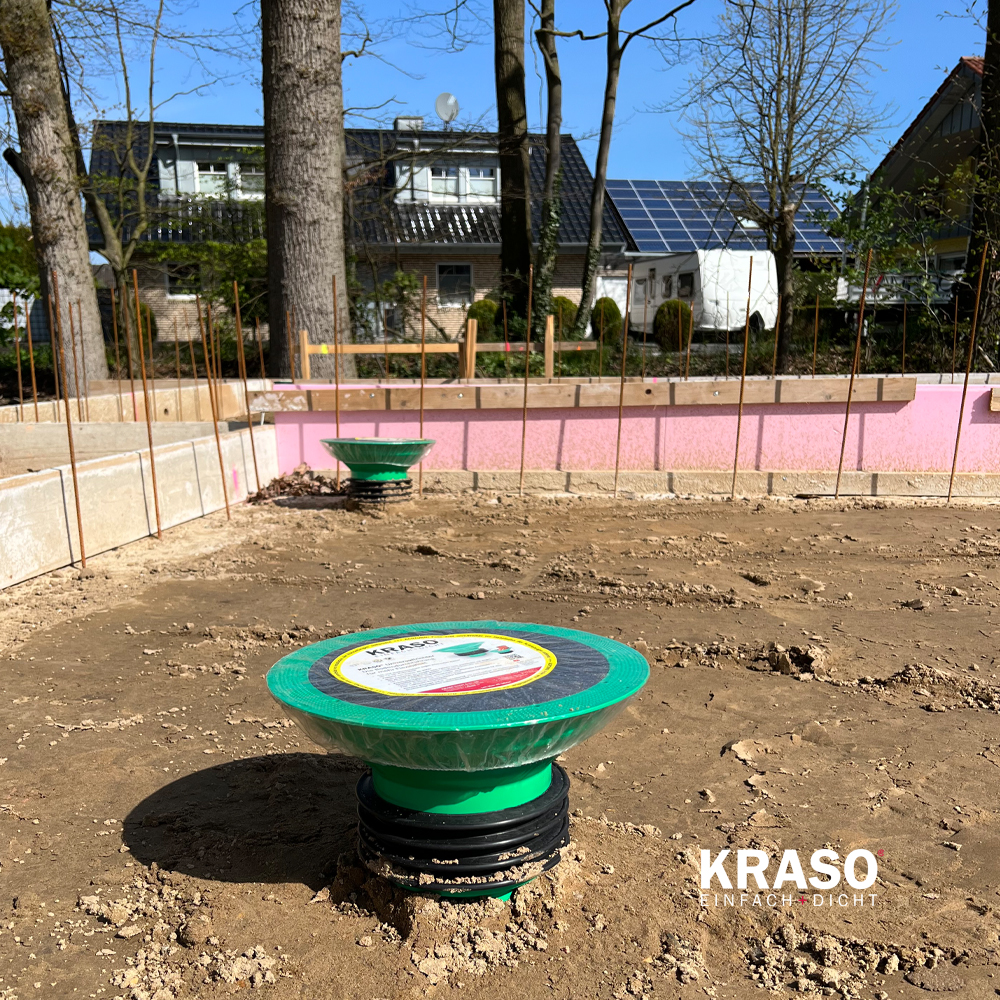

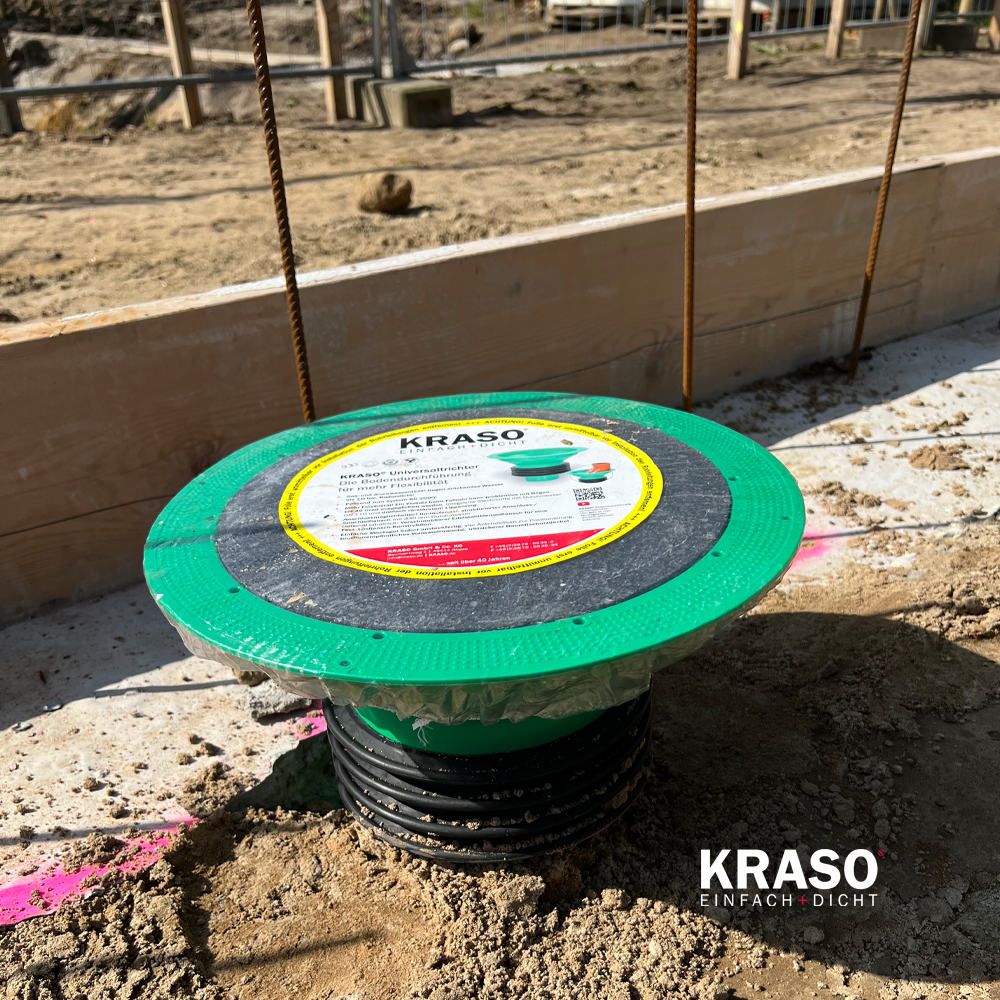

+ Einfache Montage! Der KRASO Universaltrichter ist sofort ansteckfertig und muss nicht vor der Montage zusammengebaut werden. Beim Betonieren der Bodenplatte lässt sich die Bodendurchführung mittels vier Anbindeösen sicher positionieren und fixieren. Das bruchunempfindliche Vollwandmaterial und der trittsichere mitgelieferte Bauzeitschutzdeckel schützen zuverlässig vor Beschädigungen während der Bauphase.

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.

Info

Lieferumfang:

KRASO Universaltrichter, trittsicherer Bauzeitschutzdeckel, zusätzlicher Schutzdeckel

Optional erhältlich: KRASO Edelstahlklemmflansch

Downloads

Produktinfo

kraso_katalog_universaltrichter (503.38 KiB)

Datenblatt

Datenblatt_KRASO_Universaltrichter_KG_2000_DN_110 (135.54 KiB)

Prüfzeugnis

Prüfzeugnis_KRASO_Vierstegdichtung_zv (545.24 KiB)
IAF_Prüfbericht_Radondichtheit_Vierstegdichtung_TPE_zv (178.5 KiB)

DWG-Dateien

DWG_KRASO_Universaltrichter_DN_110 (3.65 MiB)

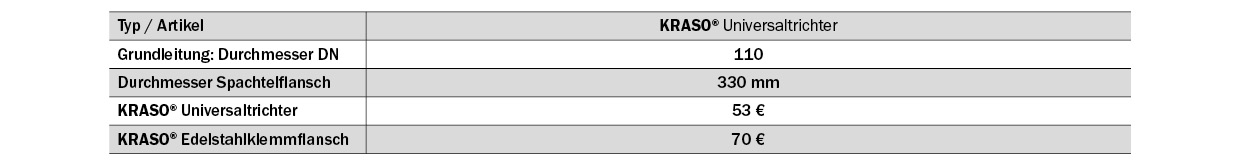

Typ / Artikel	KRASO Universaltrichter
Grundleitung: Durchmesser DN	110
Durchmesser Spachtelflansch	330 mm
KRASO Universaltrichter	53 €
KRASO Edelstahlklemmflansch	70 €
