KRASO Kunststoffflanschplatte Typ KFP - geteilt -
zur Durchführung von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), Kernbohrung nicht notwendig, einfache Öffnung oder Aussparung in der Wand ausreichend, gegen drückendes Wasser bis 3,0 bar, Platte aus 60 mm starkem, hochfestem Spezialkunststoff, EPDM Flachdichtung, ID = InnenDurchmesser | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit Folienflansch DIN 18533 W1-E und W2.1-E
Bewährte Lösung neu gedacht
+ Wie ein „geteiltes Futterrohr“: Die Flanschplatte aus hochfestem Spezialkunststoff lässt sich nachträglich montieren.
+ Keine Kernbohrung: Medienleitungen müssen zur Montage nicht getrennt werden!
+ Montage vor einer Wand aus WU-Beton oder als KRASO Typ KFP mit Folienflansch vor einer Wand mit Flächenabdichtung.
+ Einfache Montage durch eine Person dank geringem Gewicht!
+ Modernste CNC-Fertigungstechnik: Absolute Maßhaltigkeit – keine Toleranzen wie bei Lösungen aus Metall.
+ Nut- und Federsystem: die beiden Hälften der Kunststoffflanschplatte ziehen sich automatisch 100%ig passgenau zusammen. Montagefehler werden durch diese Innovation vermieden!
+ Anschließende Abdichtung der Medienleitung in der Kunststoffflanschplatte mittels KRASO Dichteinsatz.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit Folienflansch DIN 18533 W1-E und W2.1-E.
Info
Lieferumfang:
KRASO Kunststoffflanschplatte Typ KFP - geteilt -, bzw. KRASO Kunststoffflanschplatte Typ KFP - Folienflansch - geteilt -, EPDM Flachdichtung zum Bauteil und Befestigungsmaterial, Kleb- und Dichtstoff KRASO PU 50
Downloads
-
kraso_katalog_typ_kfp_geteilt (190.56 KiB)
-
Prüfbericht_KRASO_Typ_KFP (754.96 KiB)

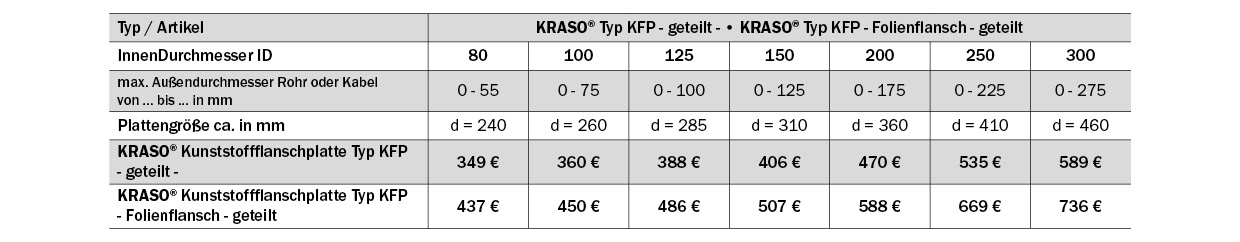

Typ / Artikel |
KRASO Typ KFP - geteilt - • KRASO Typ KFP - Folienflansch - geteilt |
||||||
InnenDurchmesser ID |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
max. Außendurchmesser Rohr oder Kabel |
0 - 55 |
0 - 75 |
0 - 100 |
0 - 125 |
0 - 175 |
0 - 225 |
0 - 275 |
Plattengröße ca. in mm |
d = 240 |
d = 260 |
d = 285 |
d = 310 |
d = 360 |
d = 410 |
d = 460 |
KRASO Kunststoffflanschplatte Typ KFP |
349 € |
360 € |
388 € |
406 € |
470 € |
535 € |
589 € |
KRASO Kunststoffflanschplatte Typ KFP |
437 € |
450 € |
486 € |
507 € |
588 € |
669 € |
736 € |
