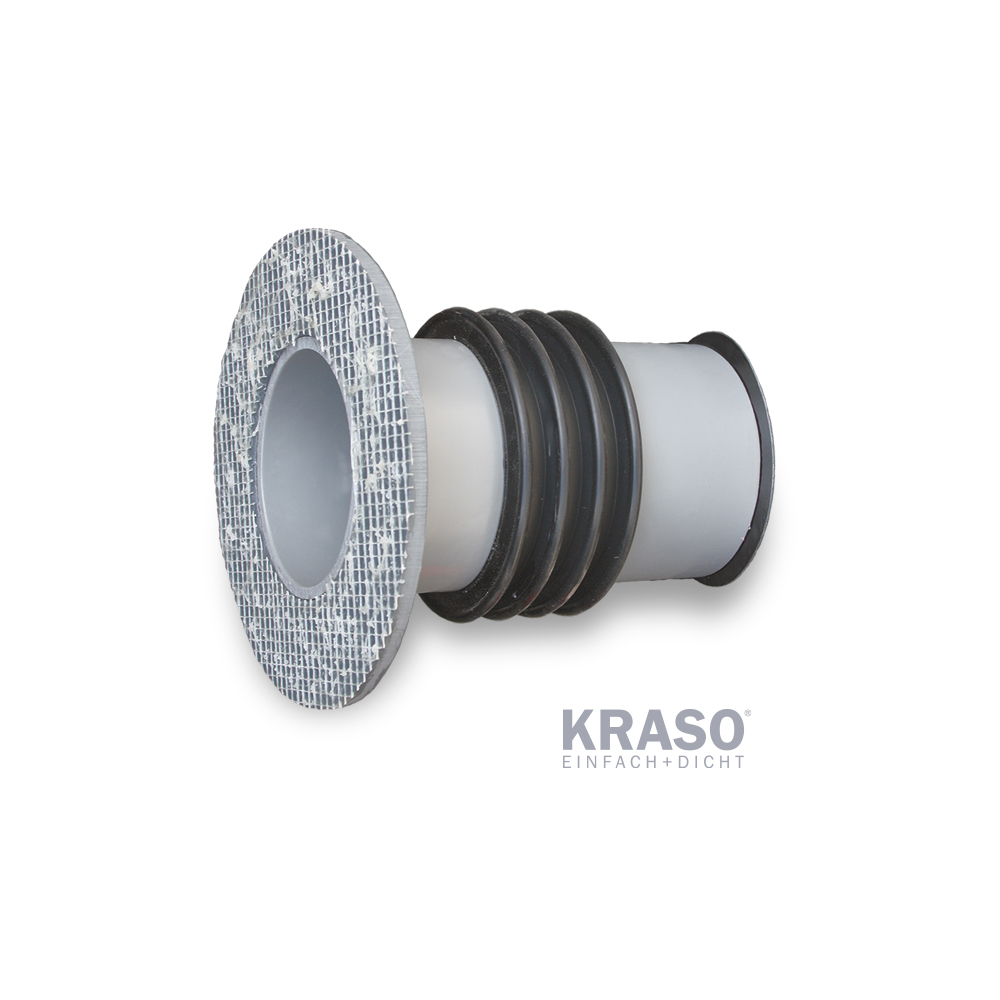

KRASO Futterrohr Typ FE/SF 5
KRASO Futterrohr Typ FE/SF 5

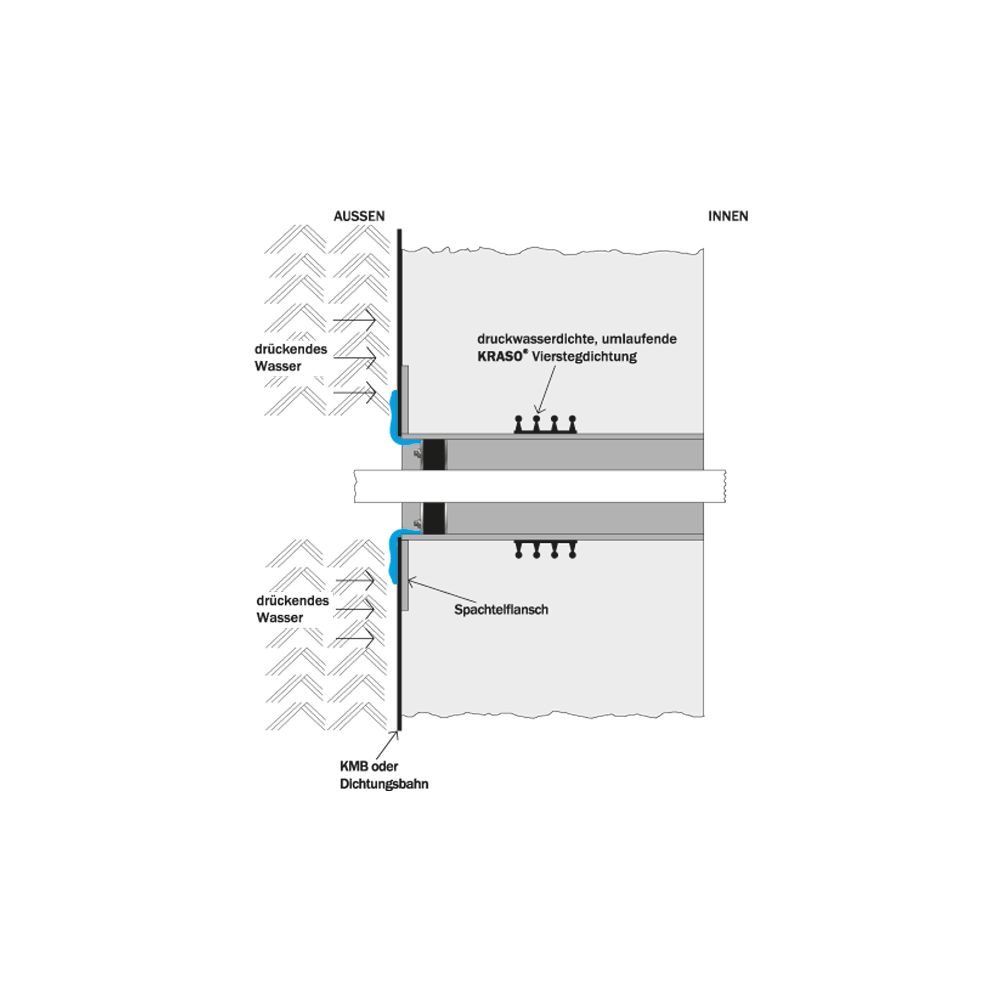

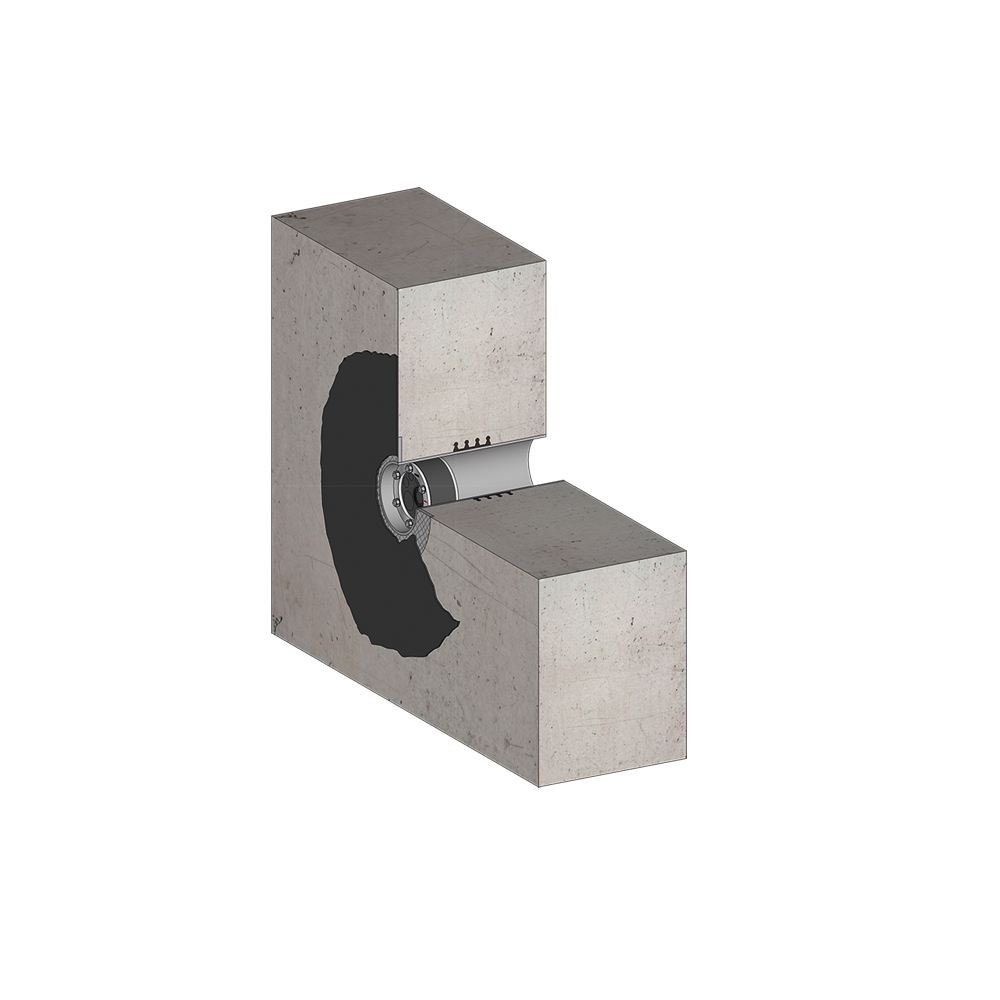

dickwandiges Kunststoff - Echtmaß Futterrohr zum Einbetonieren, mit einseitigem Spachtelflansch, aufgeRaut (KRASO Typ FE/SF 5 - R) oder Gewebe beschichtet (KRASO Typ FE/SF 5 - G) zur sicheren Anbindung von Bitumendickbeschichtung (z.B. KMB), umlaufend ca. 5 cm, mit druckwasserdichter sowie gas- und geruchsdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO Deckeln als Einbauhilfe
ID = InnenDurchmesser Futterrohr Echtmaß | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
Sichere Anbindung an Bitumendickbeschichtungen
+ Dickwandiges Kunststoff-Futterrohr Echtmaß zum Einbetonieren.
+ Als Aussparung zum nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz.
+ Einseitiger, ca. 5 cm umlaufender Spachtelflansch zur sicheren Anbindung von Bitumendickbeschichtung wie z.B. KMB: AufgeRaut oder Gewebe beschichtet
+ Mit druckwasser- sowie gas- und geruchsdichter, umlaufender KRASO Vierstegdichtung!
MPA-geprüft: Druckwasserdicht bis 10 bar!
+ IAF geprüft: Radondicht! Schützt vor einer gesundheitsgefährdenden Konzentration des radioaktiven Edelgases!
+ Geprüft nach FHRK-Prüfgrundlage GE 102!
+ Alternativ: KRASO Futterrohr Typ FE/SF 5 aus KG 2000 mit Spachtelflansch aus PP mit Schwalbenschwanznut zur sicheren Verkrallung von Bitumendickbeschichtung (z.B. KMB)
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
Info
Lieferumfang:
KRASO Typ FE/SF 5 - R mit einseitigem Spachtelflansch SF/5, aufgeraut, 2 KRASO Deckel als Einbauhilfe
KRASO Typ FE/SF 5 - G mit einseitigem Spachtelflansch SF/5, Gewebe beschichtet, 2 KRASO Deckel als Einbauhilfe
Downloads
Produktinfo
Prüfzeugnis
Montageanleitung
-
kraso_katalog_typ_fe_sf_5 (321.9 KiB)
-
Prüfzeugnis_KRASO_Vierstegdichtung_zv (545.24 KiB)
-
FHRK-Zertifikat_KRASO_Futterrohre (240.11 KiB)
-
kraso_futterrohr_typ_fe_montageanleitung (624.57 KiB)
|
Typ / Artikel |
KRASO Futterrohr Typ FE/SF 5 |
|||||
|
InnenDurchmesser ID |
100 |
125 |
150 |
200 |
250 |
300 |
|
verfügbare Standard-Wandstärken in cm |
20 · 24 · 25 · 30 · 35 · 36,5 · 40 · 45 · 50 |
|||||
|
KRASO Futterrohr Typ FE/SF 5 - R |
64 € |
70 € |
78 € |
107 € |
124 € |
138 € |
|
KRASO Futterrohr Typ FE/SF 5 - G |
68 € |
77 € |
83 € |
111 € |
128 € |
143 € |
