KRASO Dichteinsatz Typ FBV/GF
Info
Downloads
|

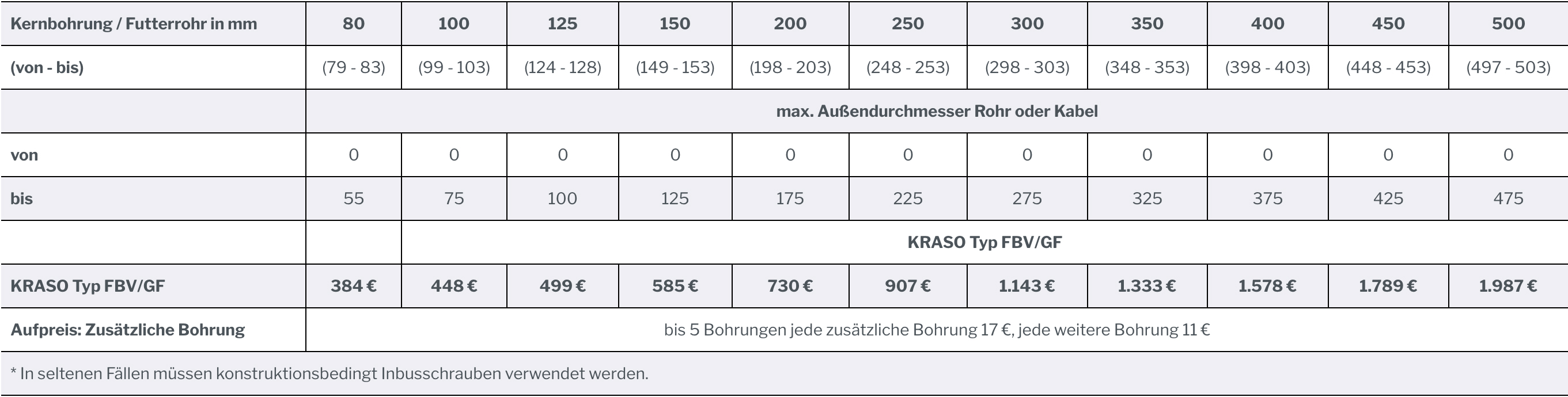

Kernbohrung / Futterrohr in mm |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
(von - bis) |
(79 - 83) |
(99 - 103) |
(124 - 128) |
(149 - 153) |
(198 - 203) |
(248 - 253) |
(298 - 303) |
(348 - 353) |
(398 - 403) |
(448 - 453) |
(497 - 503) |
|
max. Außendurchmesser Rohr oder Kabel |
|||||||||||
|
von |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
bis |
55 |
75 |
100 |
125 |
175 |
225 |
275 |
325 |
375 |
425 |
475 |
|
KRASO Typ FBV/GF |
|||||||||||
|
KRASO Typ FBV/GF |
384 € |
448 € |
499 € |
585 € |
730 € |
907 € |
1.143 € |
1.333 € |
1.578 € |
1.789 € |
1.987 € |
|
Aufpreis: Zusätzliche Bohrung |
bis 5 Bohrungen jede zusätzliche Bohrung 17 €, jede weitere Bohrung 11 € |
||||||||||
|
* In seltenen Fällen müssen konstruktionsbedingt Inbusschrauben verwendet werden. |
|||||||||||
Häufig gestellte Fragen (FAQ)
Was ist der KRASO Dichteinsatz Typ FBV/GF?
Der KRASO Dichteinsatz Typ FBV/GF ist ein Dichtungssystem zur wasserdichten Durchführung von Kabeln und Rohren durch Wände. Er eignet sich für Kernbohrungen oder Futterrohre und wird bei Bauwerken mit Folienabdichtung eingesetzt.
Wofür steht die Bezeichnung FBV/GF?
FBV steht für FrischBetonVerbundabdichtung, GF für GroßFlansch. Der Dichteinsatz verfügt über einen GroßFlansch mit zusätzlichem Dichtungsflansch, um eine sichere Anbindung an FBV-Folien zu ermöglichen.
Für welche Medienleitungen ist der Dichteinsatz geeignet?
Der Dichteinsatz ist für Kabel und Rohre geeignet. Je nach Ausführung können Außendurchmesser von 0 mm bis maximal 475 mm abgedichtet werden.
In welchen Wandöffnungen kann der KRASO Dichteinsatz eingesetzt werden?
Er kann sowohl in Kernbohrungen als auch in Futterrohren eingesetzt werden. Verfügbare Nennweiten reichen von 80 mm bis 500 mm, mit jeweils definierten Toleranzbereichen.
Ist der KRASO Dichteinsatz Typ FBV/GF wasserdicht?
Ja. Der Dichteinsatz ist gegen drückendes Wasser bis 2,5 bar geprüft und erfüllt die Anforderungen der WU-Richtlinie für Beanspruchungsklasse 1 und 2.
Kann der Dichteinsatz auch bei wasserundurchlässigen Bauwerken (WU-Beton) verwendet werden?
Ja, der KRASO Dichteinsatz Typ FBV/GF ist speziell für den Einsatz in WU-Beton-Bauwerken geeignet und erfüllt die entsprechenden Richtlinien.
Welche Materialien werden verwendet?
Der Dichteinsatz besteht aus rostfreiem Edelstahl V2A und hochwertigen Dichtmaterialien. Dadurch ist er korrosionsbeständig und langlebig.
Was ist im Lieferumfang enthalten?
Im Lieferumfang enthalten sind:
- KRASO Dichteinsatz Typ FBV/GF
- GroßFlansch und zusätzlicher Dichtungsflansch
- Butyl-Dichtungsband zur Anbindung an FBV-Folien
- DrehmomentKontrollMutter KRASO DKM
Können mehrere Kabel oder Rohre durchgeführt werden?
Ja, auf Wunsch sind zusätzliche Bohrungen möglich.
Gibt es Prüfungen oder Zertifikate für den KRASO Dichteinsatz?
Ja. Für die KRASO Dichteinsätze liegen u. a. Prüfberichte zur Wasserdichtheit und Radondichtheit sowie entsprechende Produktinformationen und Zertifikate vor.
