KRASO Casing Type DFW - Triple Wall
KRASO Casing Type DFW - Triple Wall

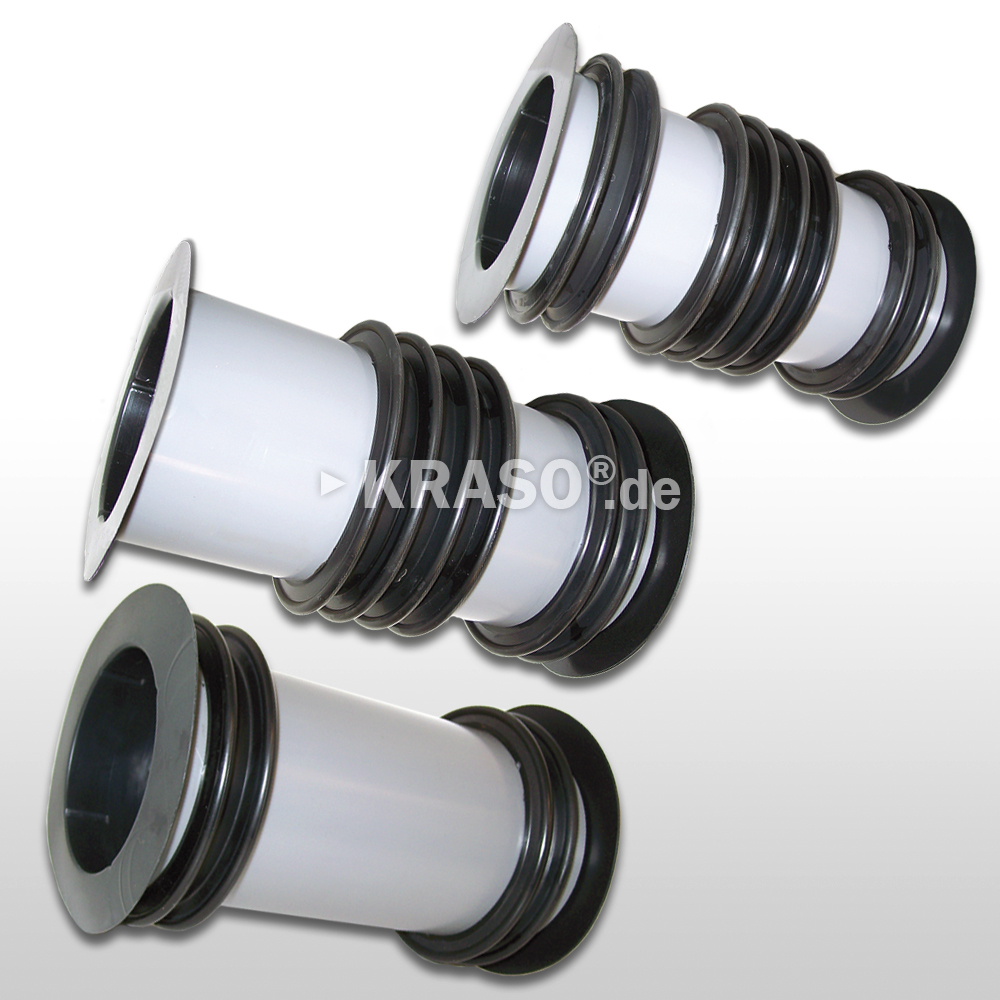

Casing for precast factories
for the installation in triple walls, thick-walled plastic casing - true diameter for concreting- as a recess for later installation of pipes and cables using KRASO Sealing Insert.
ID = InternalDiameter - FE: Futterrohr Echtmaß - (Casing True Diameter)
Tripe Walls - A Sealing Challenge
» Triple walls elements are standard today from a technical point of view and have many advantages that cannot be overlooked on the construction site. Since two construction joints are produced transversely from the inner and outer shells and a core that has been cast in situ when making the wall, any water that occurs should be stopped at the outer shell. This prevents any slip or creepage of the pipe penetration.
» Depending on the requirements and the loads involved in that particular case, we can offer in the form of our KRASO DFW Pipe Penetrations a simple and tight solution to meet this challenge!
Info

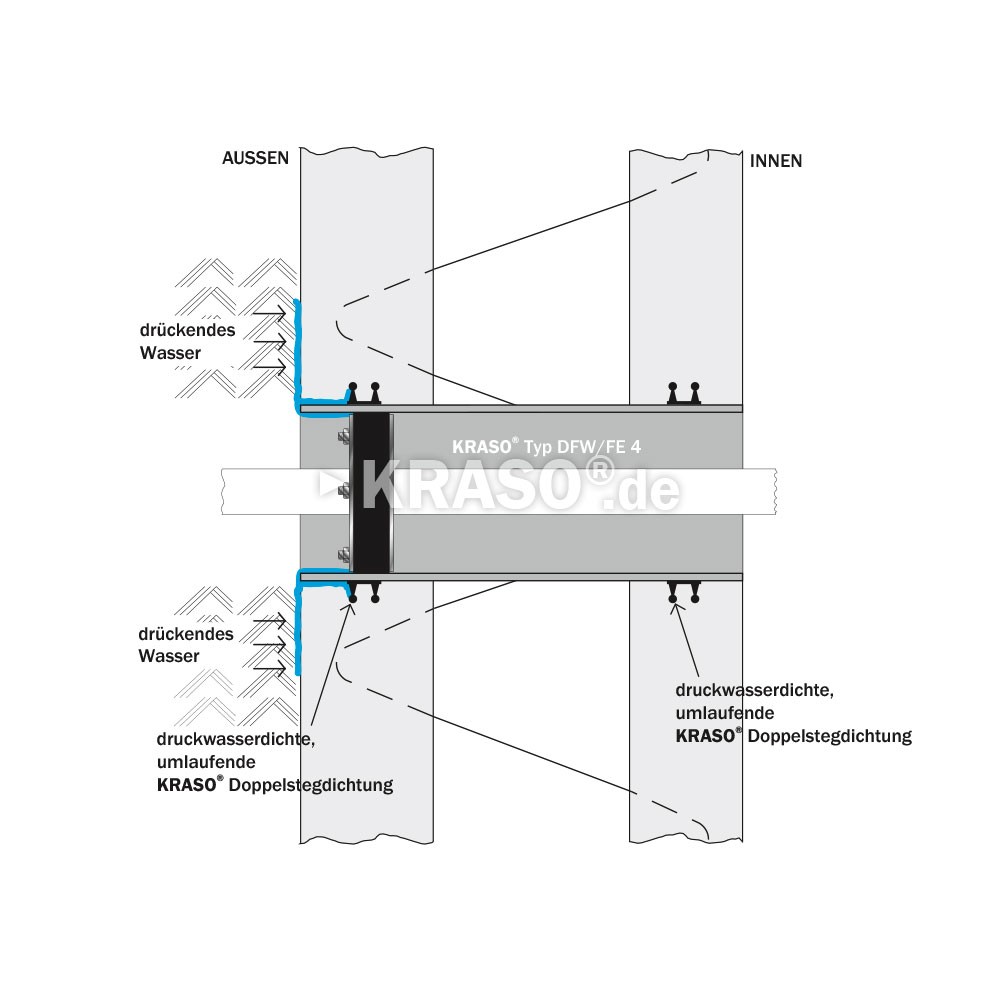

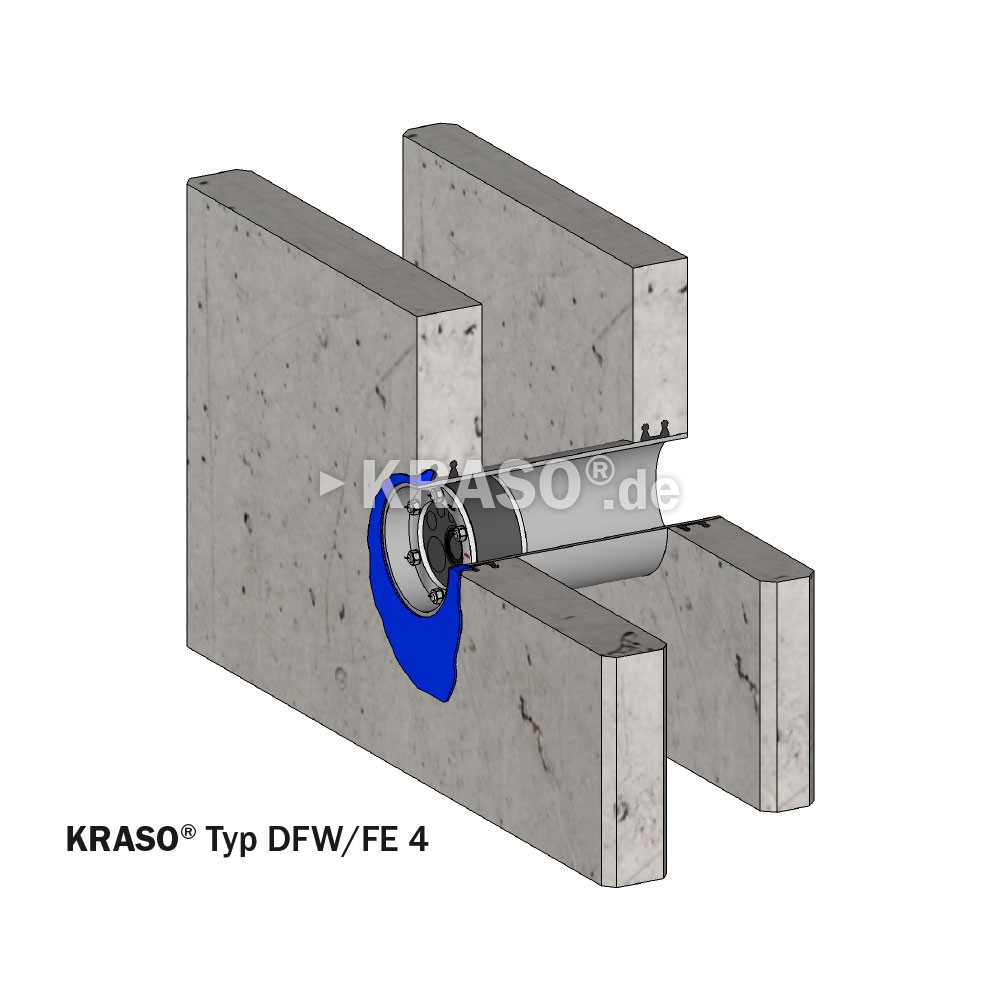

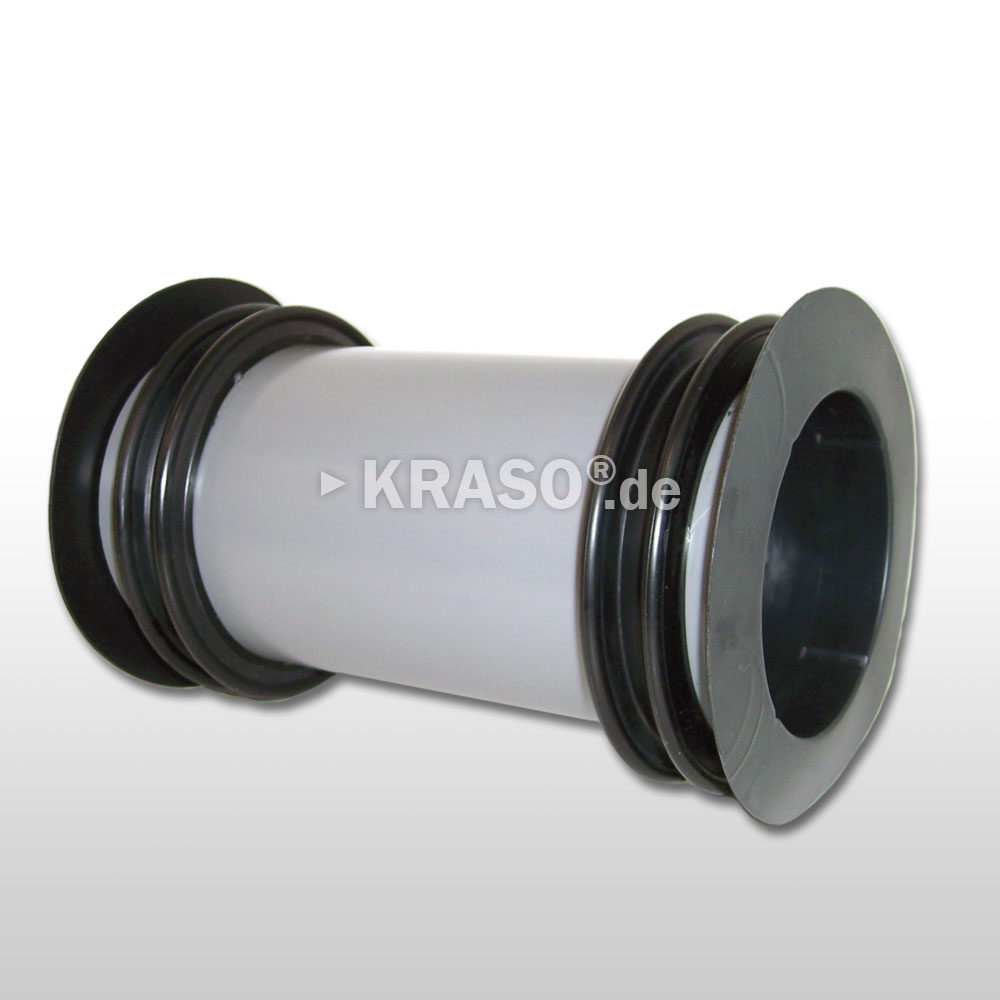

KRASO Type DFW/FE 4
Scope of supply:
KRASO Type DFW/FE 4 with water pressure-, gas- and odour tight, surrounding KRASO 2 Seal on both sides and 2 KRASO Casings as installation aid

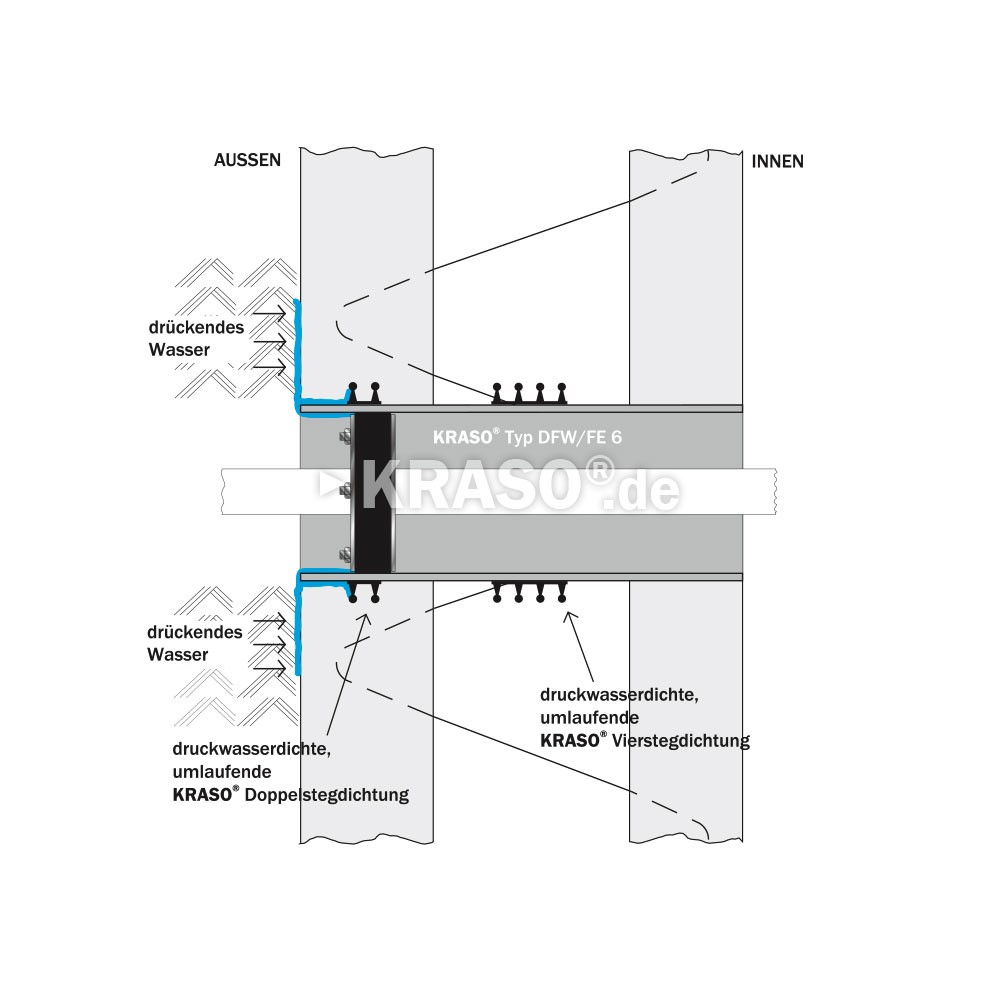

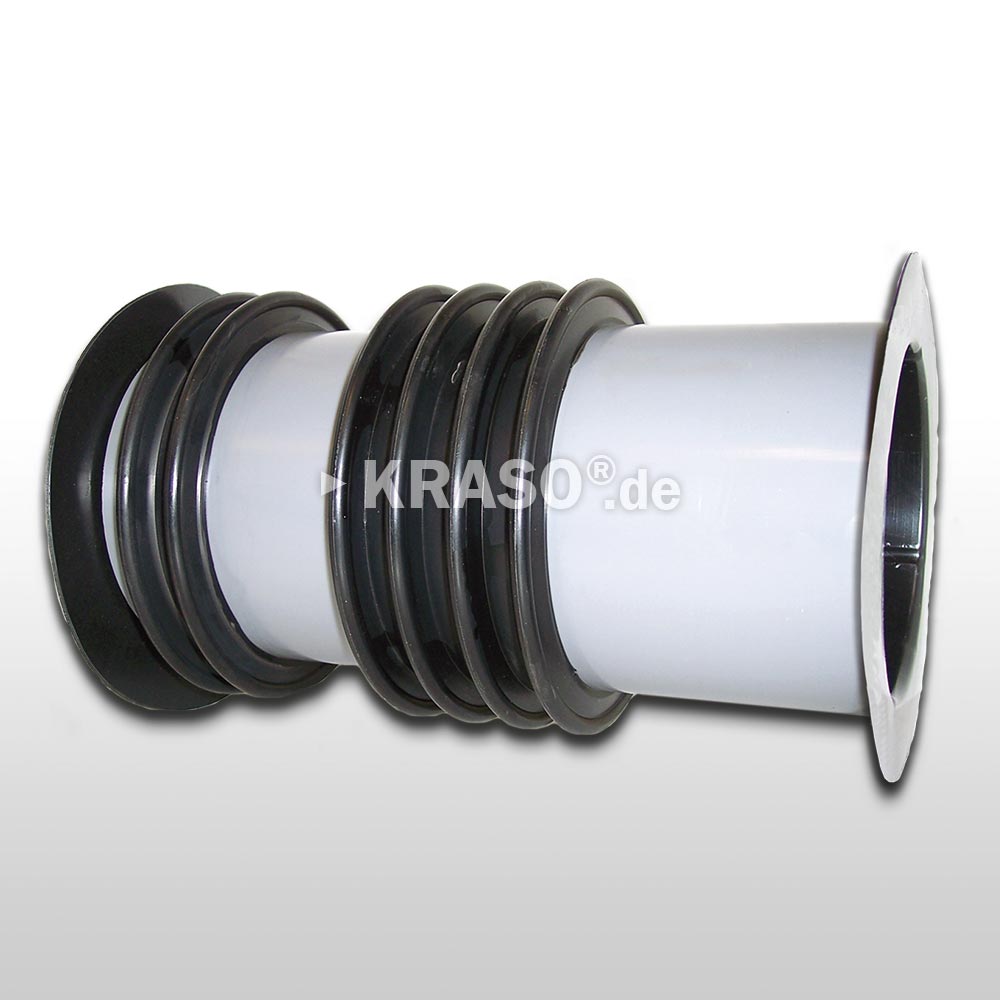

KRASO Type DFW/FE 6
Scope of supply:
KRASO Type DFW/FE 6 with water pressure-, gas- and odour tight, surrounding KRASO 2 Seal on one side, and central, water pressure-, gas- and odour tight, surrounding KRASO 4 Seal, incl. 2 KRASO Casings as installation aid

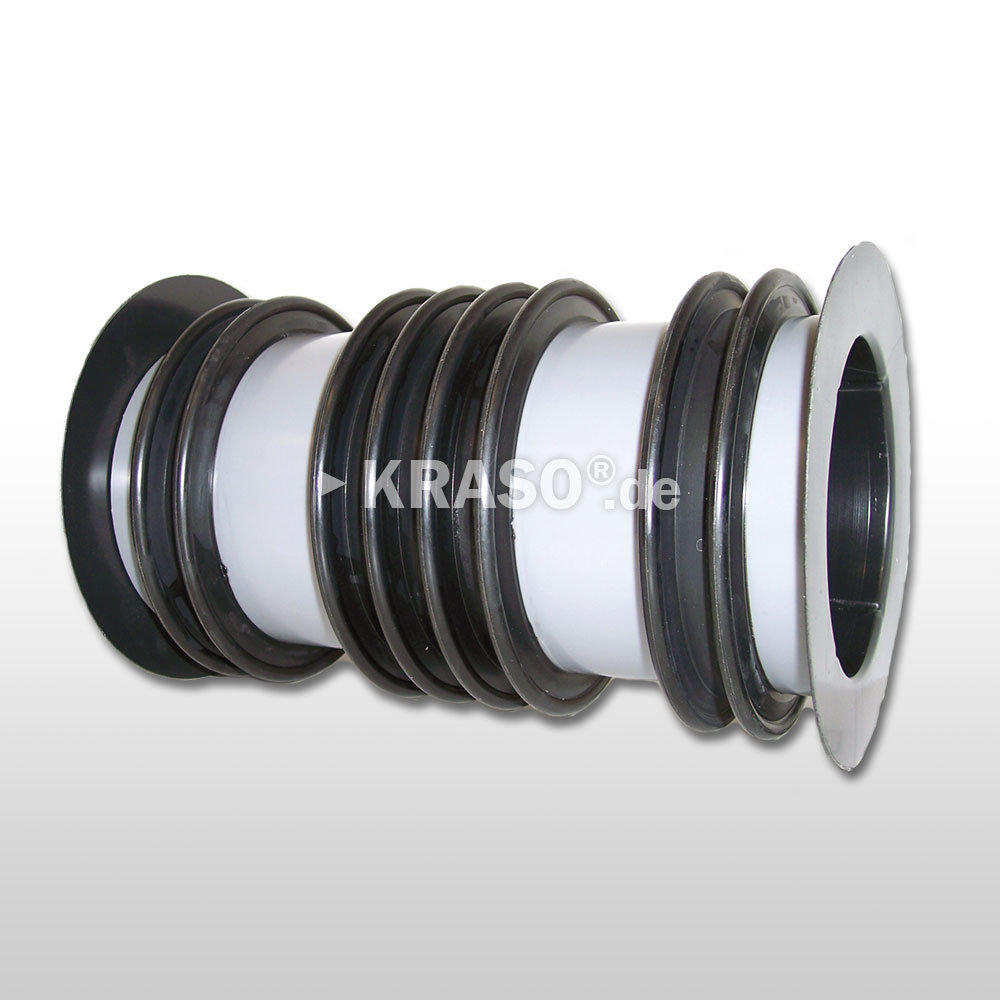

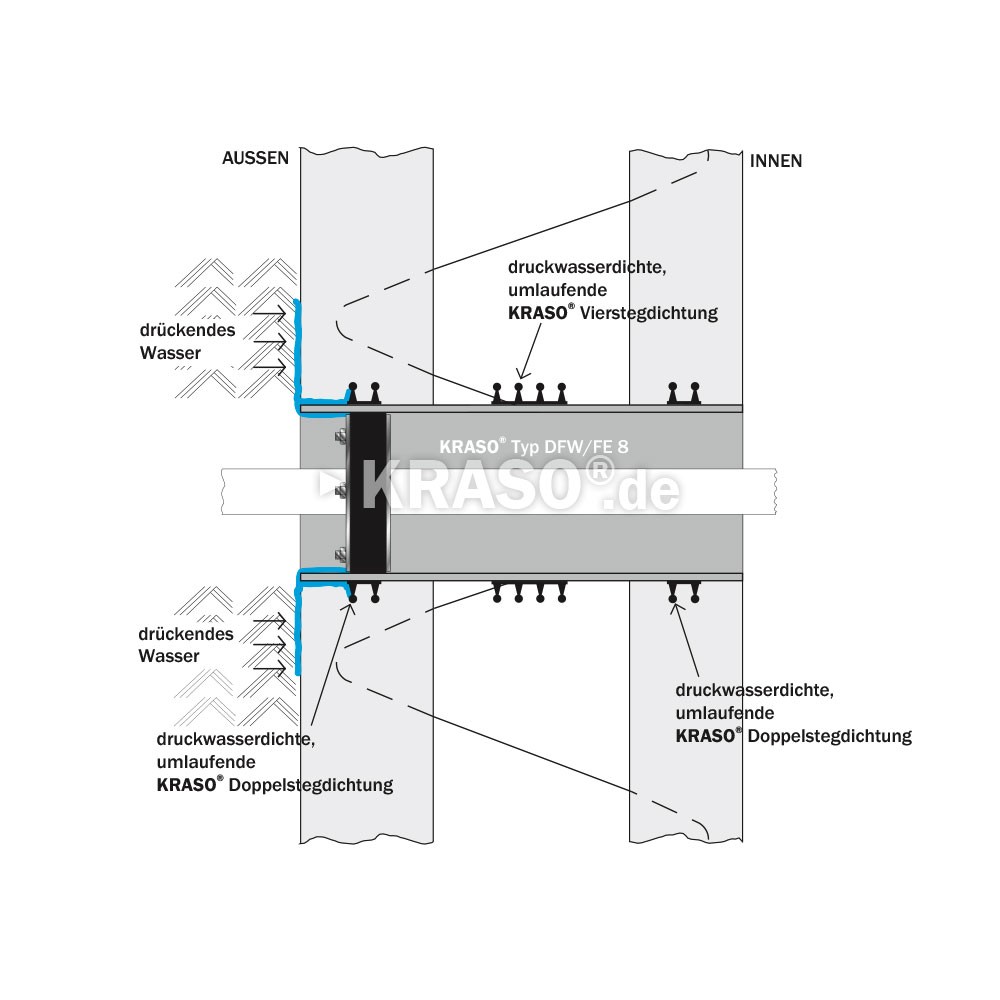

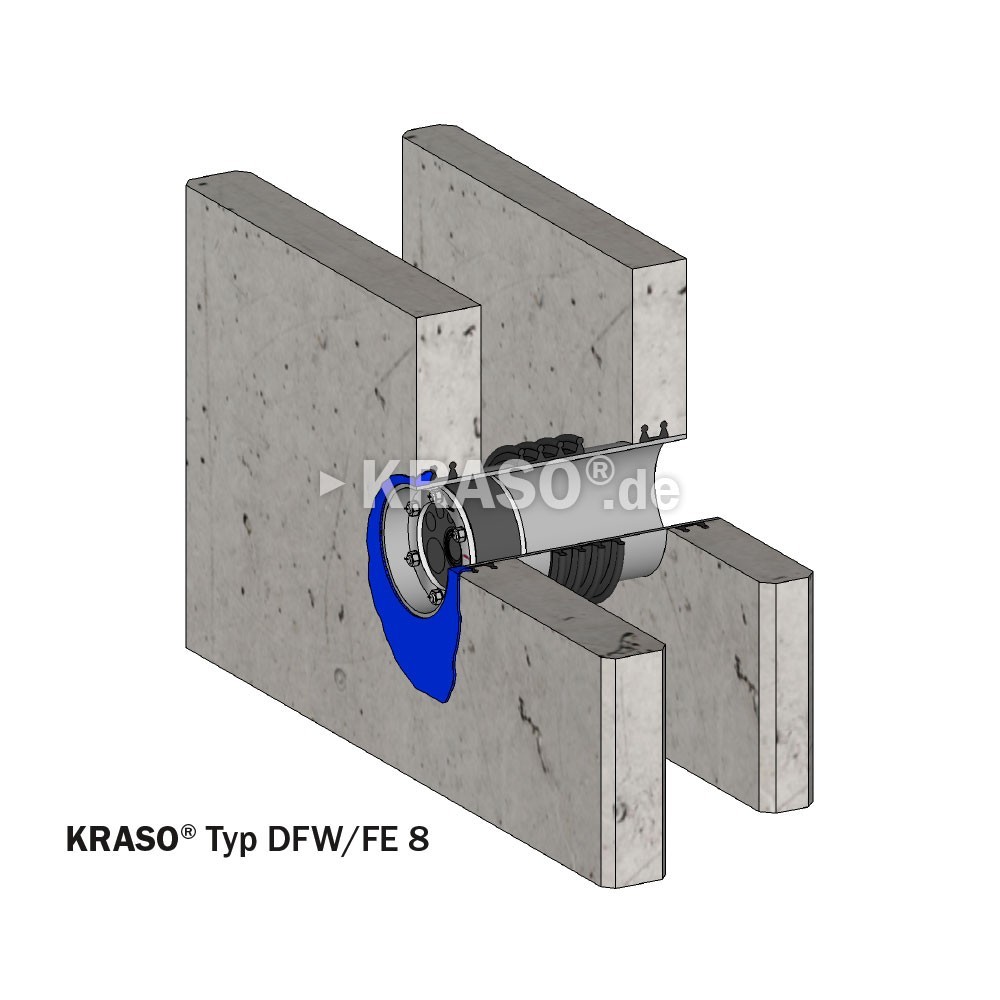

KRASO Type DFW/FE 8
Scope of supply:
KRASO Type DFW/FE 8 with water pressure-, gas- and odour tight, surrounding KRASO 2 Seal on both sides, and central, water pressure-, gas- and odour tight, surrounding KRASO 4 Seal, incl. 2 KRASO Casings as installation aid
KRASO Wanddurchführung Typ B - KG 2000
in Übereinstimmung mit DIN EN 14758, für den Einbau in WU-Betonwände zum beidseitigen Anschließen von KG 2000 – Rohren, mit druckwasserdichter, umlaufender, thermisch verschweißter KRASO Vierstegdichtung, beidseitig angeformter Steckmuffe und 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2Die bewährte Wanddurchführung aus Vollwandmaterial+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung – MPA-geprüft bis 10 bar!+ Radondicht: Schützt vor einer gesundheitsgefährdenden Konzentration des radioaktiven Edelgases!+ Aus form- und druckstabilem Vollwandmaterial mit geringem Abrieb! Einbau auch bei niedrigen Temperaturen.+ KG 2000: aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig.+ In Übereinstimmung mit DIN EN 1401 (KG) bzw. DIN EN 14758 (KG 2000).+ Beidseitig angeformte Steckmuffe zum Anschluss von KG/HT - Rohren.+ Inklusive zwei KRASO Deckeln als Einbauhilfe.+ KRASO Produktinnovation: Typ B als wärmegedämmte Wanddurchführung!+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
KRASO Wanddurchführung Typ B
in Übereinstimmung mit DIN EN 1401, für den Einbau in WU-Betonwände zum beidseitigen Anschließen von KG/HT – Rohren, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung, beidseitig angeformter Steckmuffe und 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2.Die bewährte Wanddurchführung aus Vollwandmaterial+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung – MPA-geprüft bis 10 bar!+ Radondicht: Schützt vor einer gesundheitsgefährdenden Konzentration des radioaktiven Edelgases!+ Aus form- und druckstabilem Vollwandmaterial mit geringem Abrieb! Einbau auch bei niedrigen Temperaturen.+ Rohr und Rohr-Material in Übereinstimmung mit DIN EN 1401.+ Erhältlich auch in KG 2000: aus Polypropylen (PP), mineralverstärkt, glattwandig, langlebig.+ In Übereinstimmung mit DIN EN 1401 (KG) bzw. DIN EN 14758 (KG 2000).+ Beidseitig angeformte Steckmuffe zum Anschluss von KG/HT - Rohren.+ Inklusive zwei KRASO Deckeln als Einbauhilfe.+ KRASO Produktinnovation: Typ B als wärmegedämmte Wanddurchführung!+ | WU-Richtlinie: Beanspruchungsklasse 1 + 2.
KRASO Futterrohr Typ FE - Futterrohr Echtmaß
dickwandiges Kunststoff-Futterrohr Echtmaß zum Einbetonieren, Farbe grau, als Aussparung zum nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), mit druckwasserdichter sowie gas- und geruchsdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO Deckeln als EinbauhilfeID = InnenDurchmesser Futterrohr Echtmaß | WU-Richtlinie: Beanspruchungsklasse 1 + 2Futterrohre, die überzeugen!
+ Das dickwandige Kunststoff-Futterrohr Echtmaß zum Einbetonieren: Als Aussparung für den nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz!
+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Durch ihre spezielle Geometrie geht die Vierstegdichtung eine druckwasser-, gas- und geruchsdichte Verkrallung mit dem Beton ein. MPA-geprüft: Druckwasserdicht bis 10 bar!+ Material und Verarbeitung: KRASO Futterrohre werden aus wetterbeständigem und schlagfestem Kunststoff produziert. Die druckwasserdichte, umlaufende KRASO Vierstegdichtung wird per Vulkanisierung monolithisch mit dem Kunststoffrohr verbunden.
+ Flexibilität: Wir bieten KRASO Futterrohre in vielen verschiedenen Formaten an. Jeder Durchmesser und jede Wandstärke ist kurzfristig lieferbar! Bei Bedarf kann die Größe auf der Baustelle individuell angepasst werden!+ Gewicht: Geringes Gewicht, daher leichte Handhabung auf der Baustelle sowie geringe Transportkosten!
+ Lieferumfang: KRASO Futterrohre werden komplett mit Einbaudeckeln geliefert!
+ Einbau: Einfacher Einbau dank geringem Gewicht und KRASO Deckeln als Einbauhilfe. Eine Vorbehandlung ist nicht notwendig!+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 102.
+ Zu allen KRASO Futterrohren bieten wir Ihnen die passenden
KRASO Dichteinsätze.
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1 -E und W2.1 -E
KRASO Futterrohr Typ FBV-FE - Futterrohr Echtmaß
dickwandiges Kunststoff-Futterrohr zur systemkonformen Anbindung an FBV-Folien, zum Einbetonieren mit bauseits verlegter Frischbetonverbundfolie mittels 20 cm umlaufender, eckiger FBV-Dichtungsmanschette, DrehmomentKontrollMutter KRASO DKM, inkl. Fixierrahmen zur einfachen Befestigung, Farbe: grau, als Aussparung zum nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz (nicht im Lieferumfang enthalten), mit druckwasserdichter sowie gas- und geruchsdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO Deckeln als Einbauhilfe, ID = InnenDurchmesser Futterrohr Echtmaß | WU-Richtlinie: Beanspruchungsklasse 1 + 2Das Futterrohr für die FBV-Anbindung
+ Futterrohr zur systemkonformen Anbindung an Frischbetonverbundabdichtungen.
+ Herstellerunabhängig: Frischbetonverbundfolien (FBV) sämtlicher Hersteller können angebunden werden.
+ KRASO FBV-Dichtungsmanschette aus rostfreiem Edelstahl V2A mit 20 cm umlaufender, eckiger Frischbetonverbundfolie.
+ DrehmomentKontrollMutter KRASO DKM: Automatisches Drehmoment ohne Drehmomentschlüssel!+ Das dickwandige Kunststoff-Futterrohr Echtmaß zum Einbetonieren: Als Aussparung für den nachträglichen Einbau von Rohren oder Kabeln mittels KRASO Dichteinsatz!
+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung – zertifiziert und geprüft: Durch ihre spezielle Geometrie geht die Vierstegdichtung eine druckwasser-, gas- und geruchsdichte Verkrallung mit dem Beton ein.
+ Material und Verarbeitung: KRASO Futterrohre werden aus wetterbeständigem und schlagfestem Kunststoff produziert. Die druckwasserdichte, umlaufende KRASO Vierstegdichtung wird per Vulkanisierung mit dem Kunststoffrohr verbunden.
+ IAF geprüft: Radondicht!+ Geprüft nach FHRK-Prüfgrundlage GE 102!
+ WU-Richtlinie: Beanspruchungsklasse 1 + 2
KRASO Wanddurchführung Typ DFW - DreiFachWand
DreiFachWand - Speziell für Fertigteilwerke - in Übereinstimmung mit DIN EN 1401, für den Einbau in Dreifachwände, zum beidseitigen Anschließen von KG/HT - Rohren, mit beidseitig an-geformter Steckmuffe und druckwasserdichter, beidseitig umlaufender KRASO Doppelstegdichtung (KRASO Typ DFW 4), einseitiger KRASO Doppelstegdichtung sowie mittiger druckwasserdichter, umlaufender KRASO Vierstegdichtung (KRASO Typ DFW 6), beidseitiger KRASO Doppelstegdichtung sowie mittiger druckwasserdichter, umlaufender KRASO Vierstegdichtung (KRASO Typ DFW 8), 2 KRASO Deckeln als Einbauhilfe | WU-Richtlinie: Beanspruchungsklasse 1 + 2Einfache und sichere Abdichtung in Fertigteilwänden+ Dreifachwandelemente gehören heute zum technischen Standard und sind mit ihren vielen Vorteilen auf Baustellen nicht mehr wegzudenken.+ Durch den Wandaufbau aus Innen- und Außenschale sowie Ortbetonkern entstehen zwei Arbeitsfugen quer in der Wand. Um eine Unterwanderung der Rohrdurchführung zu verhindern, sollte anstehendes Wasser schon in der Außenschale gestoppt werden.+ Mit unseren Wanddurchführungen KRASO Typ DFW bieten wir für jede Anforderung und Lastfall eine einfache und dichte Lösung für diese Herausforderung!+ Rohr und Rohr-Material in Übereinstimmung mit DIN EN 1401.+ WU-Richtlinie: Beanspruchungsklasse 1 + 2.
