KRASO Cable Inlet Box System KDS 150

KRASO Cable Inlet Box System KDS 150

The flexible cable connection system for industry and commercial buildings

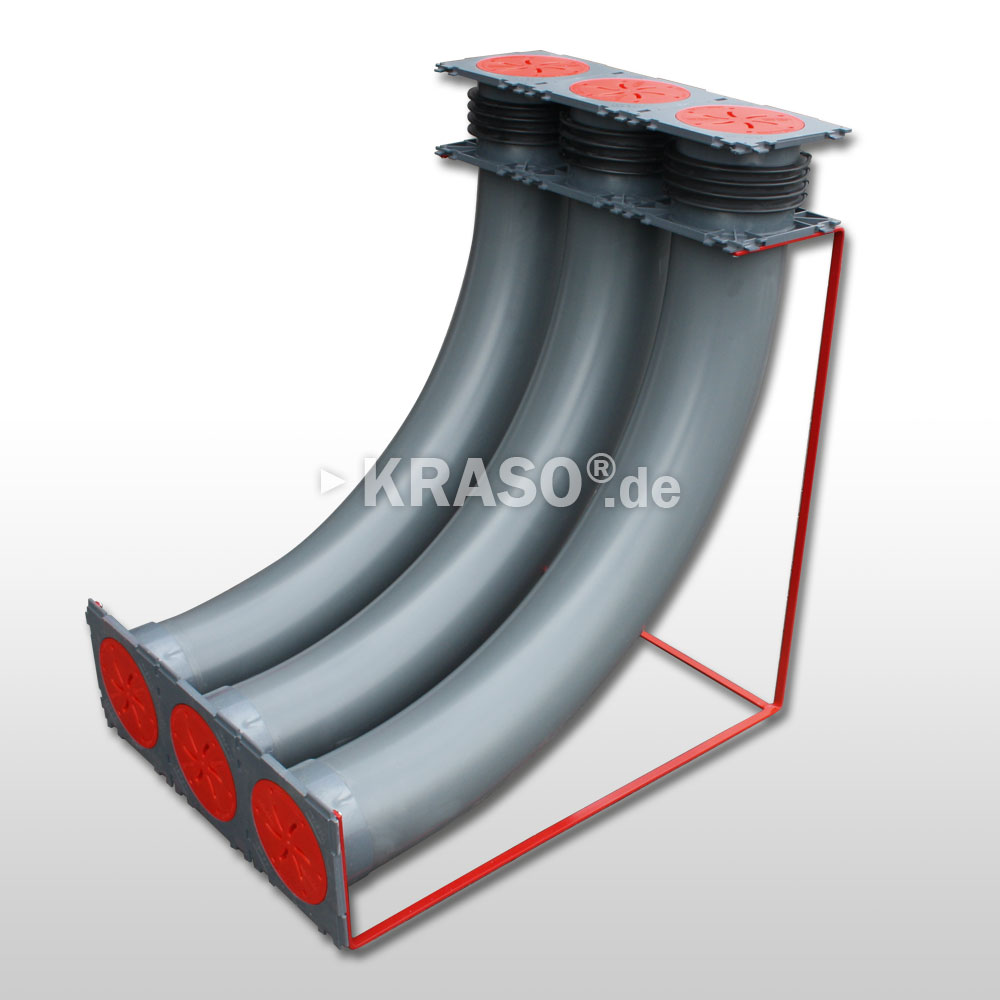

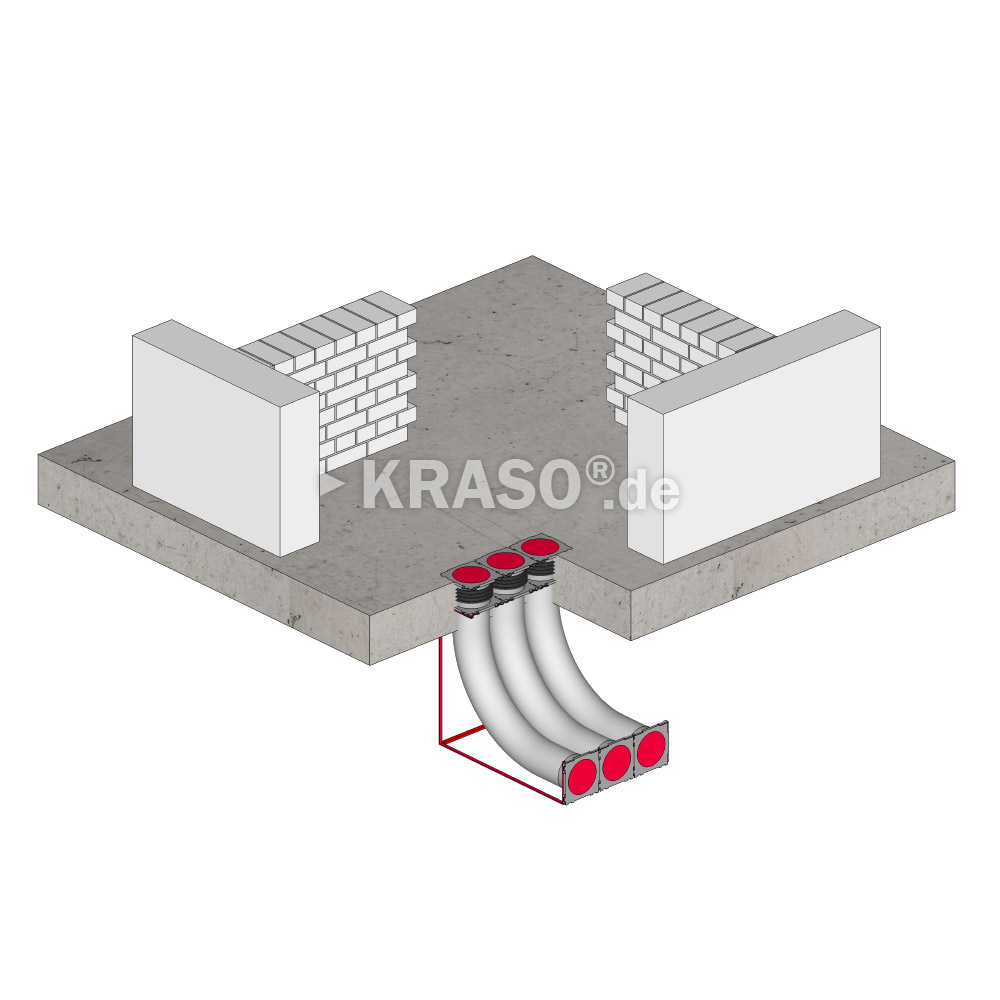

KRASO Cable Inlet Box KDS 150 offers you a secure and simple possibility to install cables and pipes right into buildings. Together with the KRASO Cable Cable Penetration System KDS 150 this flexible system offers plenty of combinations. With a radius of 650 mm you are able to connect pipes and cable protective hoses at a 90-degree angle to buildings without basements.

Due to the water pressure tight surrounding KRASO 4 Seal, buildings are protected from pressurised water. With installation device for a secure hold while concreting the system. Additional security is offered by varying KRASO Sealing Inserts KDS 150. These help installing cables and media lines and can be ordered regarding your individual needs.


» For the installation of cables and lines as for example electricity, telecommunication etc. into buildings without basement (non-licensed for gas lines according DVGW): the ideal solution for industrial and commercial buildings.
» Sealing of the base plate by water pressure tight surrounding KRASO 4 Seal.
» With stable installation device for correct positioning before concreting

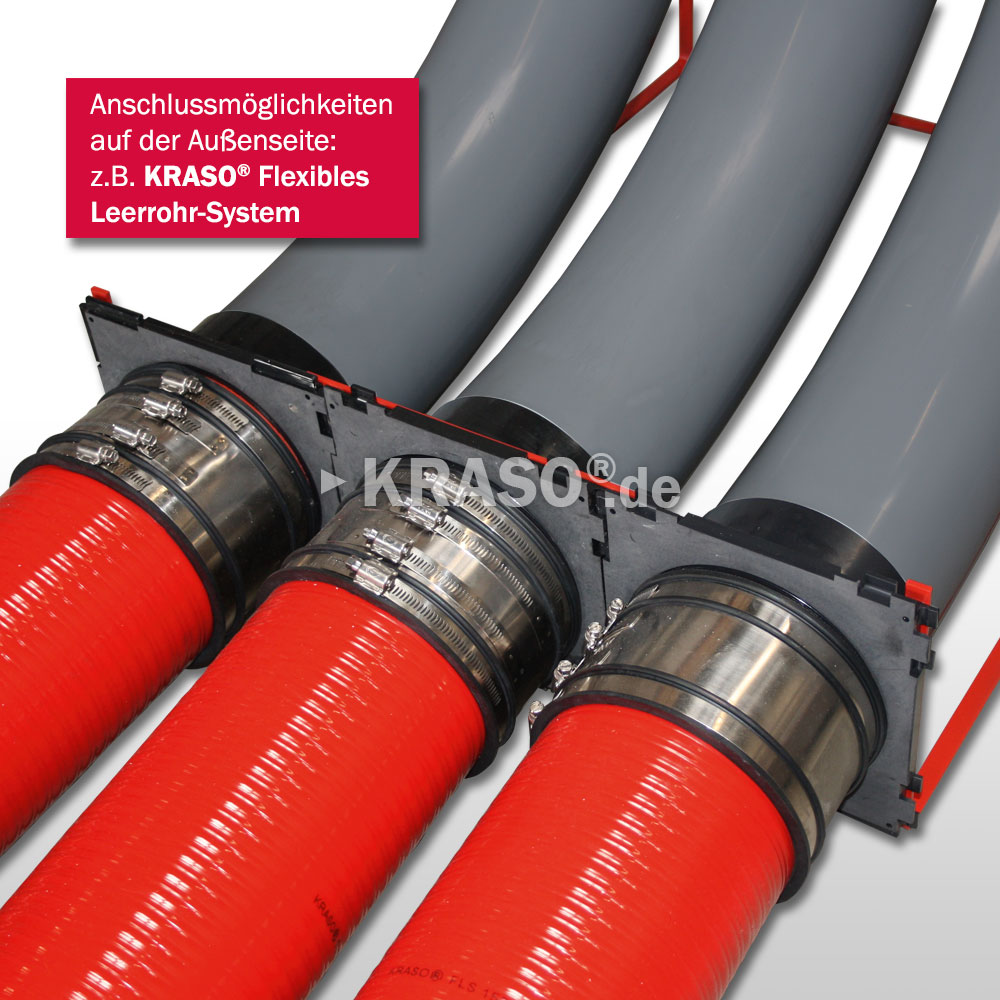

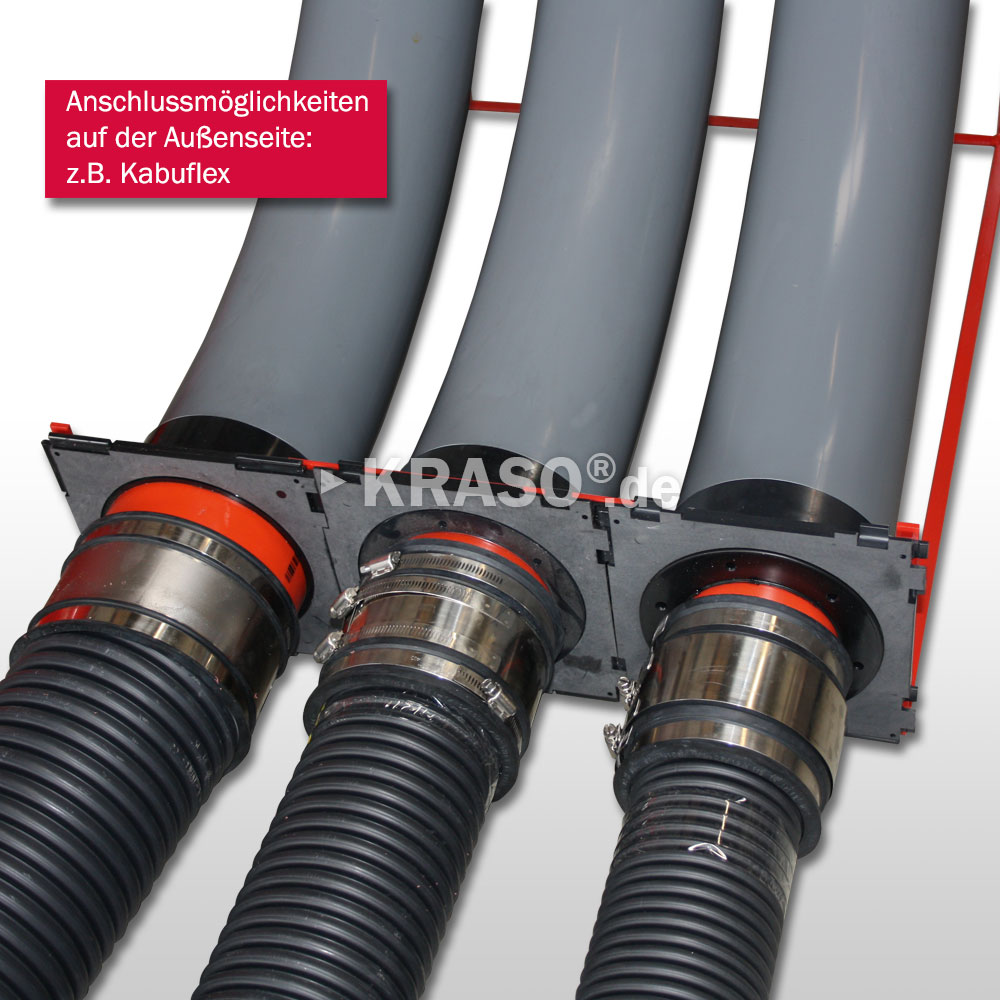

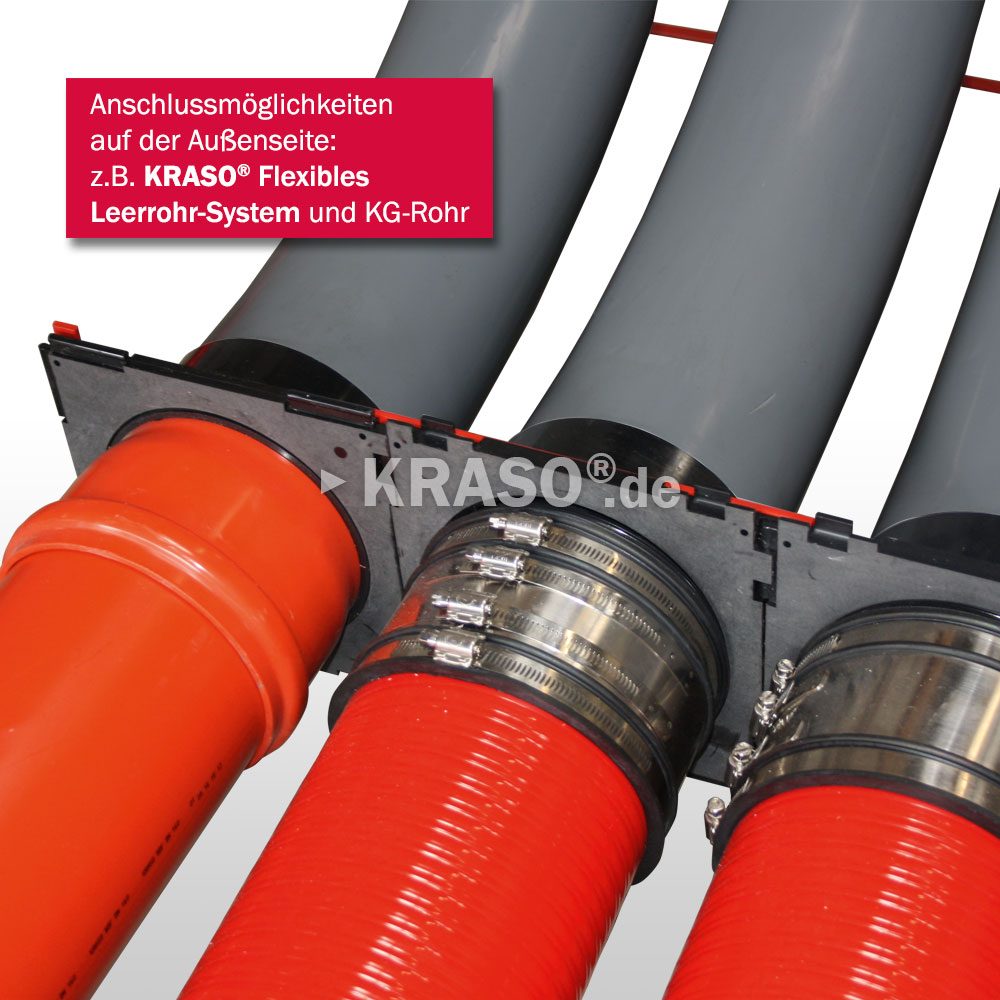

» Flexible plug-in possibilities from the outside due to KRASO Cable Penetration System KDS 150.

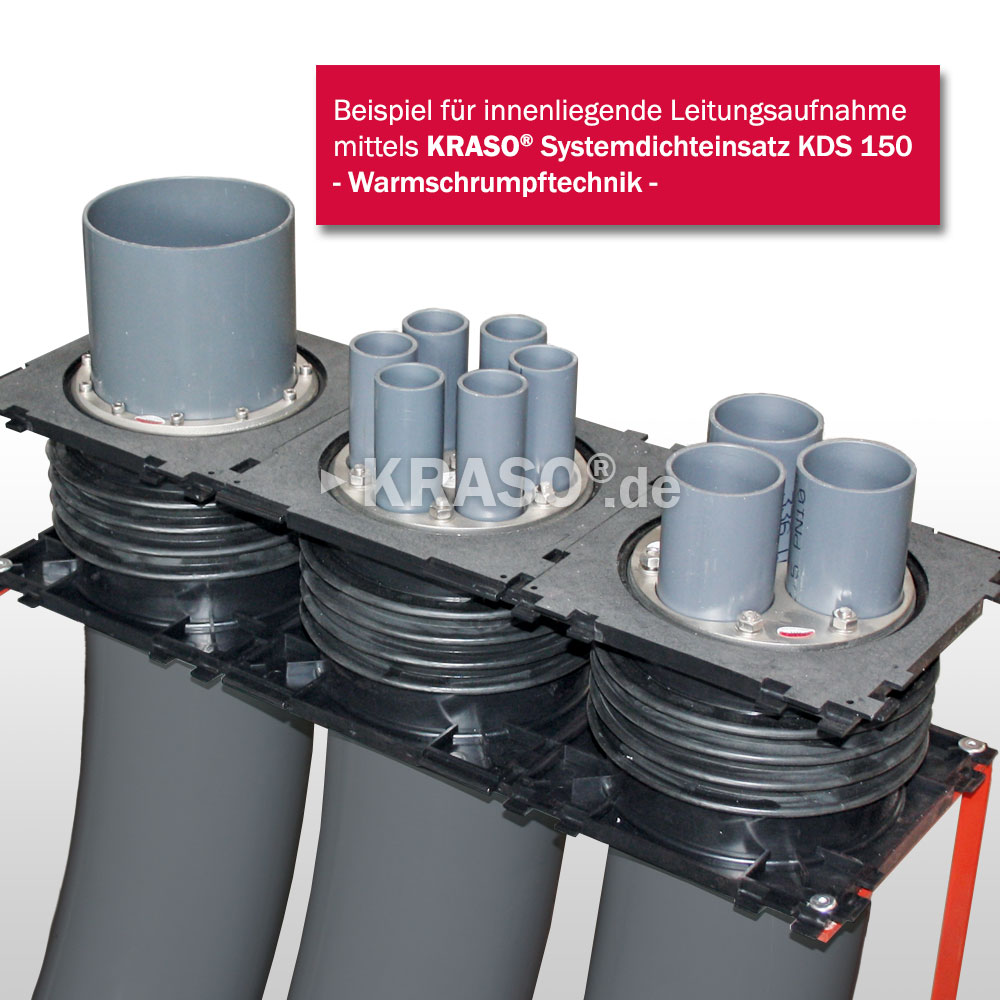

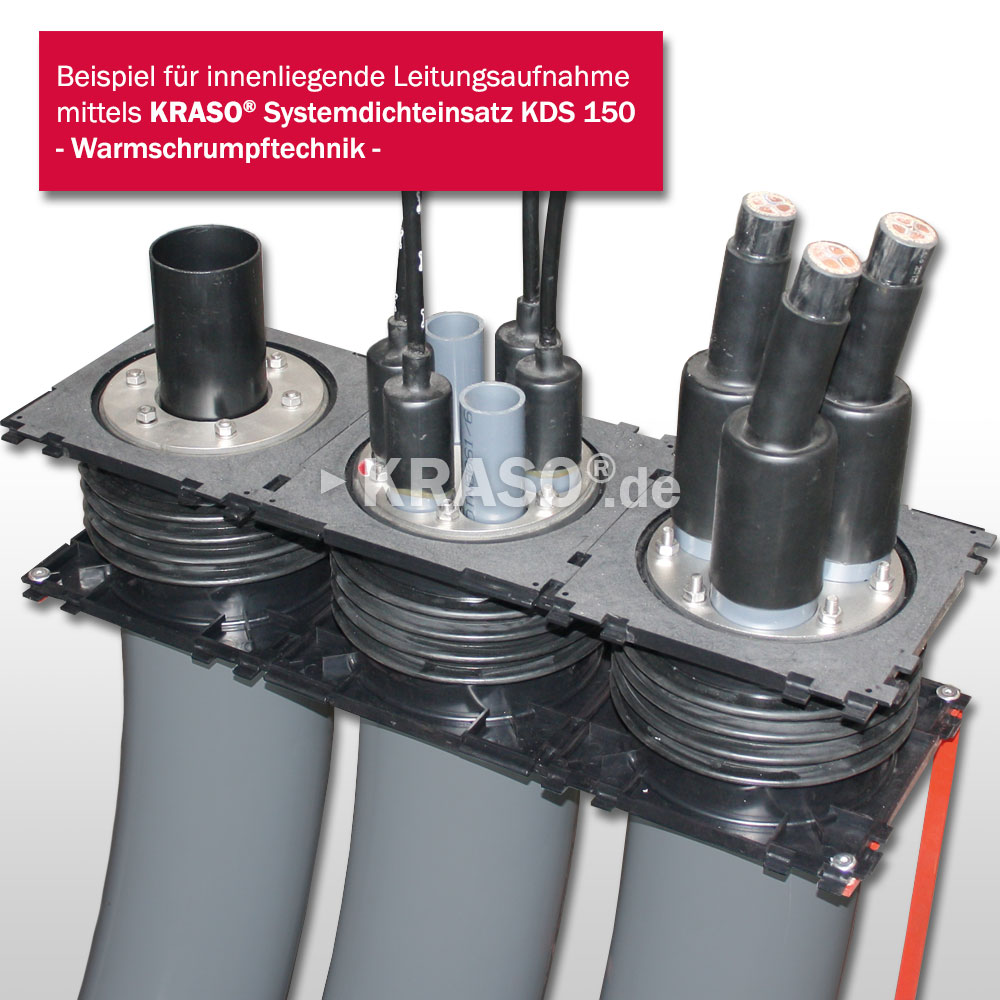

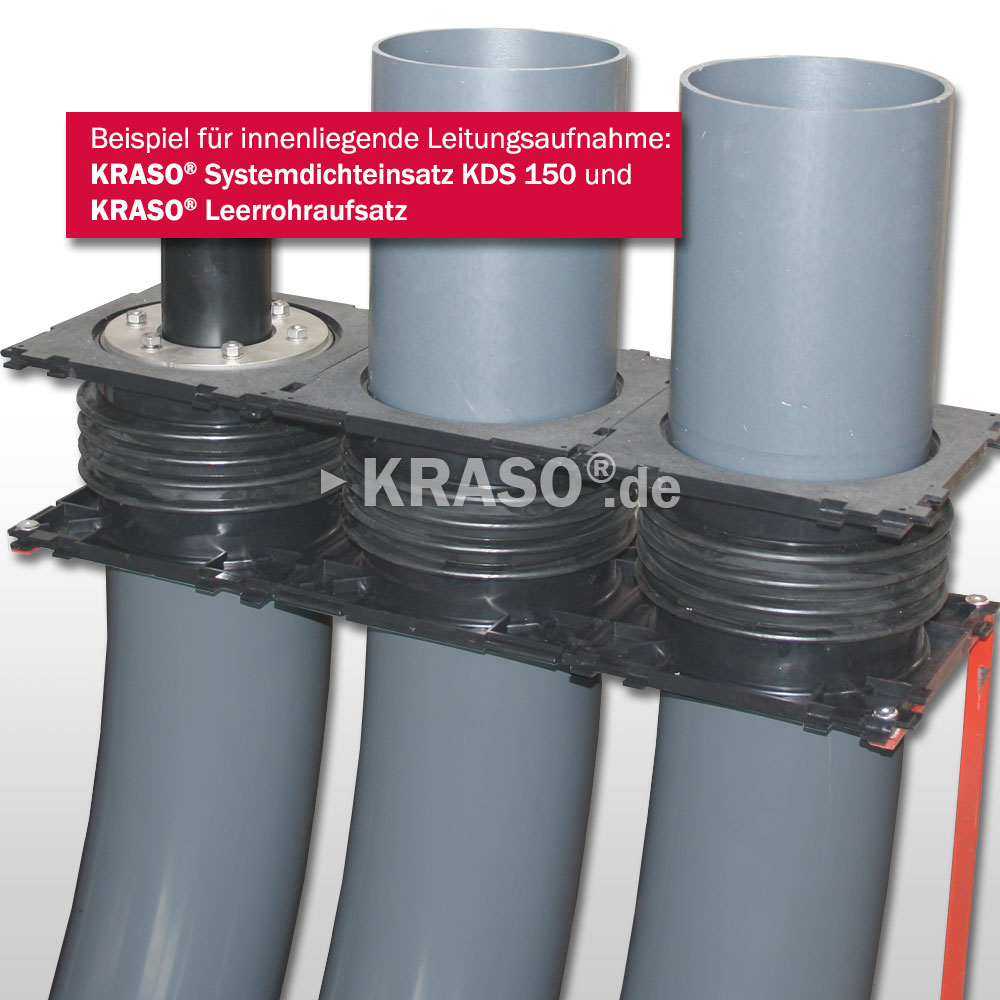

» Additional media line sealing from the inside using KRASO Sealing Inserts.

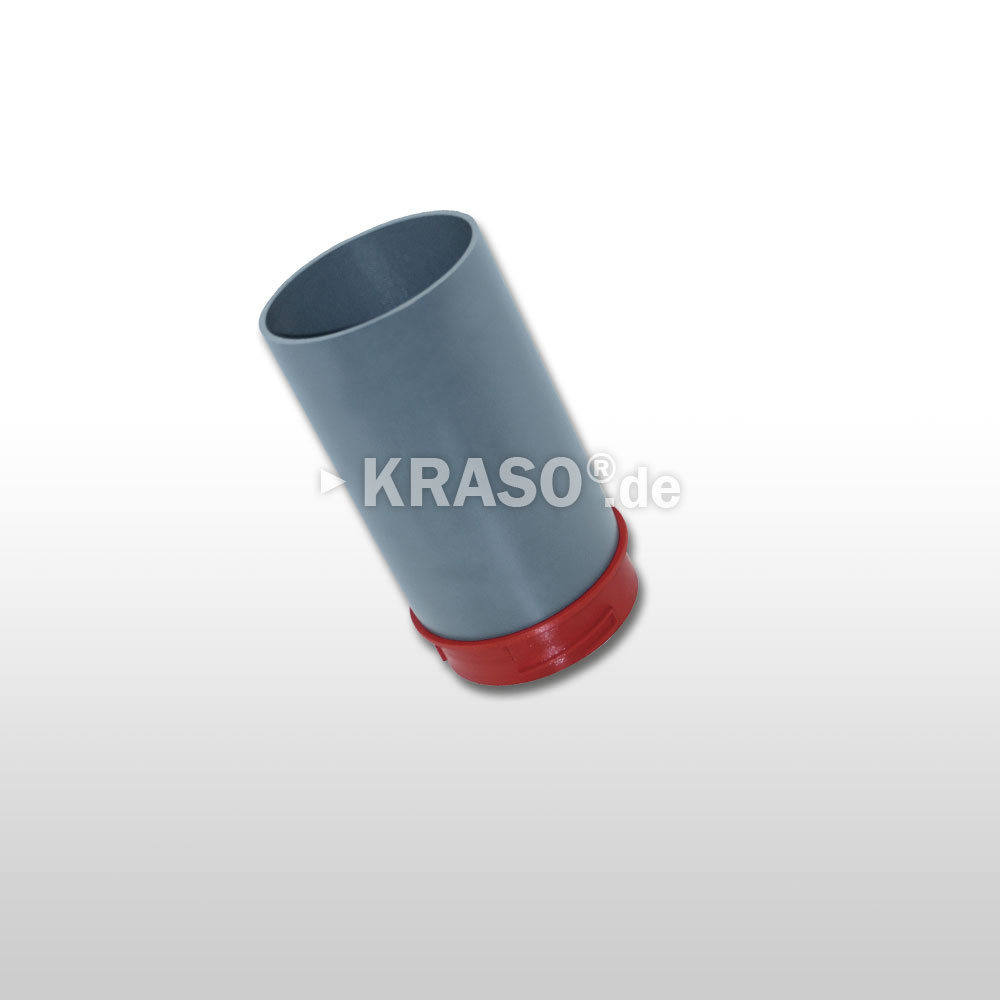

» Including: KRASO KDS 150 Empty Pipe Insert with bayonet fixing for a floor construction with floor heating, insulation and screed.

Info

KRASO Cable Inlet Box System KDS 150
Scope of supply:
KRASO Cable Inlet Box System KDS 150 with water pressure tight surrounding KRASO 4 Seal, with KRASO KDS 150 Empty Pipe Insert 20 cm, 90° empty pipe system, installation device and KRASO KDS 150 Closure Cover
