KRASO Bauherren-Komfortpaket - Boden - BOX

Mehrsparten-Hauseinführung für Versorgungsleitungen (Gas, Wasser, Strom, Telekommunikation) bei nicht unterkellerten Gebäuden inkl. KRASO FLS 90, inkl. Installationssets für Strom/Wasser (2 x), Telekommunikation, Strom + Telekommunikation als Standardbelegung für KRASO BKP - Boden - BOX - 4-fach, Wunschbelegung bei KRASO BKP - Boden - BOX - 5-fach, 3-fach, 2-fach, 1-fach, KRASO BKP - Montagesets Gas optional erhältlich | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

Die Mehrsparten-Hauseinführung mit integriertem Installationsset

+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!

+ DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!
Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft!

+ Radondicht! Methangasbeständig!

+ KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar!
Gas- und druckwasserdichtes Gesamtsystem: 1 bar!

+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffe – hilft Einbaufehler zu vermeiden!

+ Schlauchdurchmesser: Außen 90 mm - innen 80 mm!

+ Mit integriertem Installationsset: Vormontierte Komponenten für den Hausanschluss für Strom, Wasser und Telekommunikation, inklusive Estrichaufsatz und Höhenfixierung. Keine Gewerke übergreifende Weitergabe des Installationssets nötig.

+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel

+ Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!

+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich

+ KRASO BKP Gas Montagesets optional erhältlich

+ Geteilte Endstopfen zur einfachen Montage!

+ Inklusive Verlängerungsset!

+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

Info

Lieferumfang:

Die folgenden Angaben beziehen sich auf das KRASO Bauherren-Komfortpaket - Boden - BOX - 4-fach mit KRASO FLS 90 (3 Meter), bei anderen Ausführungen (3-fach, 2-fach, 1-fach) weicht der Lieferumfang ab.

• Standfuß

• Standfußverlängerung

• Trägerstangenpaar

• höhenverstellbare BOX 4-fach mit gas- und druckwasserdichter KRASO Vierstegdichtung, Spachtelflansch, Sichtkontrolle für Rastmuffe und vormontiertem Bauzeitschutzdeckel

• 4 x Flexibles Leerrohr-System KRASO FLS 90 (3 Meter) mit aufvulkanisierter Rastmuffe und Verschlussdeckel

• höhenverstellbarer KRASO BKP Estrichaufsatz mit Schutzdeckel und Gleitmittel

• Höhenfixierung für KRASO BKP Estrichaufsatz (2 Stück)

• Montageanleitungen KRASO Bauherren-Komfortpaket - Boden - BOX

• KRASO BKP - Boden - Verlängerungsset bestehend aus
- 4 x Schlauchverbinder 90
- 8 x Reduzierstück (DN 90 auf DN 75)

• Installationssets bestehend aus

- KRASO BKP - Dichteinsatz - Strom/Wasser - 2 Stück
mit stufenloser Scheibentechnik 26 - 50 mm oder blind
- Primärdichtung + Sekundärdichtung Strom/Wasser
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom/Wasser - geteilt -
· Schlauchverbinder 90/75

- KRASO BKP - Dichteinsatz - Telekommunikation -
Spannbereich: 5 - 13 mm, 3 x 7 - 13 mm, 13 - 21 mm
- Primärdichtung + Sekundärdichtung Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Telekommunikation - geteilt -
· Schlauchverbinder 90/75

- KRASO BKP - Dichteinsatz - Strom + Telekommunikation -
Spannbereich: Strom 25 - 36 mm / Telekommunikation 2 x 5 - 10 mm, 3 x 7 - 14 mm
- Primärdichtung + Sekundärdichtung Strom + Telekommunikation
- Mantelrohrendstopfen bestehend aus
· Endstopfen Strom + Telekommunikation
· Schlauchverbinder 90/75
- Tube Gleitmittel

optional erhältliche KRASO BKP Gas Montagesets:

• Schuck DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
• RMA DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
• Voigt DN 25 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen
• Voigt DN 32 bestehend aus Primär- und Sekundärdichtung sowie Gasabschlussstopfen

Downloads

KRASO Bauherren-Komfortpaket - Boden - BOX

Datenblatt KRASO Bauherren Komfortpaket Boden BOX

Montageanleitung KRASO Bauherren-Komfortpaket - Boden - BOX

Montageanleitung KRASO Bauherren-Komfortpaket - Boden - BOX - Installationsset

Produktinfo KRASO Bauherren-Komfortpaket - Boden - BOX

Prüfbericht KRASO BKP Boden BOX

Prüfbericht KRASO BKP Dichteinsatz

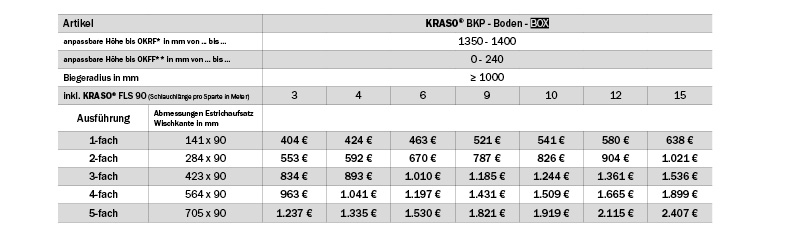

Artikel		KRASO BKP - Boden - BOX
*anpassbare Höhe bis OKRF in mm von ... bis ...**		1350 - 1400
anpassbare Höhe bis OKFF in mm von ... bis ...**		0 - 240
Biegeradius in mm		≥ 1000
inkl. KRASO FLS 90 (Schlauchlänge pro Sparte)		3 Meter	4 Meter	6 Meter	9 Meter	10 Meter	12 Meter	15 Meter
Ausführung	Abmessungen Estrichaufsatz Wischkante in mm
1-fach	141 x 90	404 €	424 €	463 €	521 €	541 €	580 €	638 €
2-fach	284 x 90	553 €	592 €	670 €	787 €	826 €	904 €	1.021 €
3-fach	423 x 90	834 €	893 €	1.010 €	1.185 €	1.244 €	1.361 €	1.536 €
4-fach	564 x 90	963 €	1.041 €	1.197 €	1.431 €	1.509 €	1.665 €	1.899 €
5-fach	705 x 90	1.237 €	1.335 €	1.530 €	1.821 €	1.919 €	2.115 €	2.407 €

* OKRF = Oberkante Rohfußboden, ** OKFF = Oberkante Fertigfußboden

Downloads auf ausschreiben.de

KRASO Bauherren-Komfortpaket - Boden - 110

KRASO Bauherren-Komfortpaket (BKP) - Boden - 110 – 1-fach (inklusive Installationsset), Einsparten-Hauseinführung für Versorgungsleitungen (Wärmepumpe, Nah-/ Fern-/ Erdwärme, Gas, Wasser oder Strom) bei nicht unterkellerten Gebäuden, inkl. KRASO FLS 110. | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -EDie flexible Hauseinführung für Wärmepumpe, Nah-/ Fern-/ Erdwärme, Gas, Wasser oder Strom + Die sichere Hauseinführung für Wärmepumpen in nicht unterkellerte Gebäude: KRASO Bauherren-Komfortpaket - Boden - 110 für Wasser-Wasser-Wärmepumpen und Sole-Wasser-Wärmepumpen (Sonde und Kollektor). KRASO Bauherren-Komfortpaket - Boden - 110 - SWP für Luft-Wasser-Wärmepumpen (Split). + Flexibel: Auch für Belegung mit Nah-, Fern- oder Erdwärmeleitungen, Gas, Wasser oder Strom bis DN 50 nutzbar. + Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar! + Radondicht! + Schlauchdurchmesser: Außen 110 mm - innen 100 mm! + Stabile Aufstellvorrichtung mit Standfußverlängerung für einen sicheren Stand und eine einfache Montage + Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel + Inkl. Leerrohraufsatz (25 cm, Innendurchmesser: 100 mm) für einen flexiblen Fußbodenaufbau + Inkl. flexiblem Leerrohrsystem KRASO FLS 110 (Innendurchmesser: 100 mm): Biegeradius 1000 mm. Inkl. Schlauchadapter 110 und Abschlussstopfen + WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

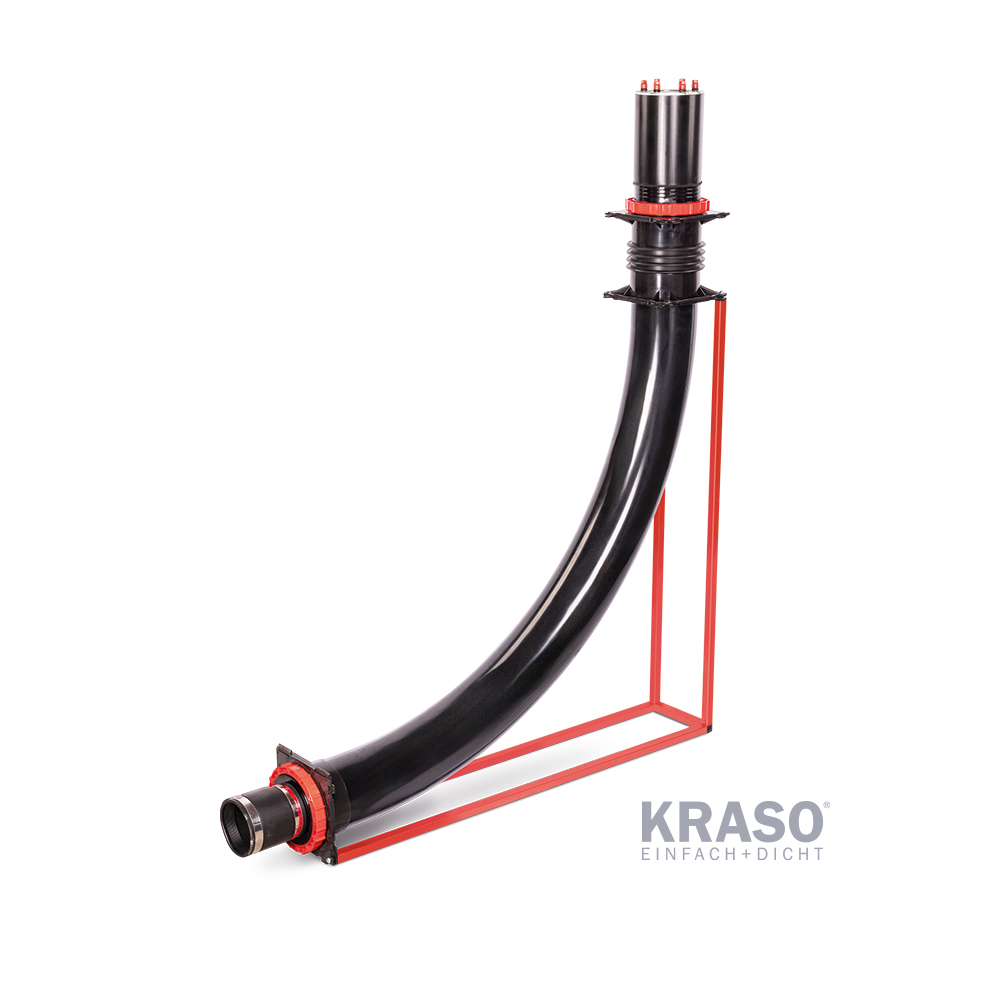

KRASO Bauherren-Komfortpaket - Boden - 150

Einsparten-Gebäudeeinführung für Versorgungsleitungen, bei nicht unterkellerten Gebäuden mit druckwasserdichter, umlaufender KRASO Vierstegdichtung | WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E Die sichere Hauseinführung für größere Medienleitungen+ Die sichere Hauseinführung für größere Medienleitungen bei nicht unterkellerten Gebäuden, z.B. Strom oder Wasser für Mehrfamilienhäuser oder gewerbliche Gebäude+ Mit KRASO Dichteinsatz mit Großflansch als Hausein- und -ausführung nutzbar: Z.B. für Ladestationen in Wohnanlagen (Wohnungseigentumsmodernisierungsgesetz – WEMoG).+ Mit druckwasserdichter, umlaufender KRASO Vierstegdichtung: Außenabdichtung zum Beton: 10 bar!+ Radondicht!+ Stabile Aufstellvorrichtung inkl. starrem Leerrohrbogen mit Biegeradius von 1000 mm+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.+ Inkl. Leerrohraufsatz (25 cm, Innendurchmesser: 150 mm) für einen flexiblen Fußbodenaufbau+ Innenseitige Leitungsaufnahme mit KRASO Dichteinsätzen: verschiedene Ausführungen mit stufenloser Scheibentechnik+ Außenseitig wahlweise mit Anschlussmöglichkeiten an KRASO FLS, Kabelschutzrohre DN 110 oder DN 160 oder KG Leerrohrsysteme mit DN 160+ Optional: KRASO Spachtelflansch+ WU-Richtlinie: Beanspruchungsklasse 1 + 2, DIN 18533 W1.1 -E

KRASO Gebäudeeinführung KDS 150

zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude. Zum Abdichten von Medienleitungen im Leerrohraufsatz keinen KRASO Systemdichteinsatz KDS 150, sondern KRASO Dichteinsätze verwenden! | WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E Hat den Bogen raus – für Industrie und Gewerbe + Kabel und Rohre sicher und zuverlässig ins Gebäude führen: Mit einem Radius von 650 mm bzw. 1000 mm lassen sich Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen. + KRASO Kabeldurchführungssystem KDS 150: flexibel und vielfach kombinierbar + Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf! + Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe! + Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung + Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren + Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150 + Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze + Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich + WU-Richtlinie: Beanspruchungsklasse 1 + 2, mit optionalem Spachtelflansch DIN 18533 W1 -E

Häufig gestellte Fragen (FAQ)

Was ist das KRASO Bauherren-Komfortpaket - Boden - BOX?

Das KRASO Bauherren-Komfortpaket - Boden - BOX ist eine Mehrsparten-Hauseinführung für nicht unterkellerte Gebäude, mit der Gas, Wasser, Strom und Telekommunikation sicher und dicht durch die Bodenplatte eingeführt werden.

Für welche Gebäude ist das System geeignet?

Das System ist speziell für nicht unterkellerte Wohngebäude konzipiert und wird flächenbündig in die Bodenplatte eingebaut.

Welche Leitungen können eingeführt werden?

Je nach Ausführung können Leitungen für

Strom,
Wasser,
Telekommunikation
und optional auch Gas

eingeführt werden.

Ist das KRASO Bauherren-Komfortpaket wasserdicht und gasdicht?

Ja, das System besitzt die DVGW-Zulassung nach VP 601: gas- und druckwasserdicht bis 1 bar. Die Außenabdichtung zum Beton beträgt 10 bar. Das System ist radondicht sowie methangasbeständig und erfüllt die Anforderungen der DIN 18533 W1.1 -E und der WU-Richtlinie (Beanspruchungsklasse 1 + 2).

Was bedeutet „integriertes Installationsset“?

Das integrierte Installationsset enthält vormontierte Dichteinsätze für Strom, Wasser und Telekommunikation. Dadurch ist keine gewerkeübergreifende Weitergabe der Komponenten notwendig.

Welche Vorteile bieten die flächenbündige Ausführung und der Spachtelflansch?

Der flächenbündige Einbau in der Bodenplatte verhindert Stolperfallen und Beschädigungen beim Aufmauern der Wände. Ein Bauzeitschutzdeckel schützt die Hauseinführung während der Bauphase. Der aufgeraute Spachtelflansch dient zur einfachen Anbindung von Dampfsperrfolien.

Kann die Höhe an Bodenplatte und Estrich angepasst werden?

Ja, das System ist höhenverstellbar, sowohl in Bezug auf die Bodenplatte (OKRF) als auch auf den Estrich (OKFF). Ein Estrichaufsatz mit Höhenfixierung ist im Lieferumfang enthalten.

Was ist im Lieferumfang enthalten?

Der Lieferumfang umfasst unter anderem die stabile Aufstellvorrichtung, die höhenverstellbare BOX mit KRASO Vierstegdichtung, flexible Leerrohre KRASO FLS 90, Estrichaufsatz, Verlängerungsset, Installationssets für Strom, Wasser und Telekommunikation sowie den Bauzeitschutzdeckel.

Sind Gasanschlüsse im Lieferumfang enthalten?

Gas-Montagesets sind optional erhältlich und können passend zu verschiedenen Gasversorgern (z. B. Schuck, RMA, Voigt) ergänzt werden.

Welche Ausführungen sind verfügbar?

Das KRASO Bauherren-Komfortpaket - Boden - BOX ist als 1-fach, 2-fach, 3-fach, 4-fach oder 5-fach Ausführung erhältlich. Es kann außerdem mit dem KRASO Bauherren-Komfortpaket Boden - Garten - BOX als Hausausführung kombiniert werden.
