Hauptbahnhof, Dortmund
Erweiterung des Hauptbahnhof Dortmund |
Ausgangssituation |
| Der Hauptbahnhof steht mit rund 600 Ankünften bzw. Abfahrten pro Tag und etwa 130.000 Reisenden auf Platz 14 der meistfrequentierten Fernbahnhöfe der Deutschen Bahn. Die Modernisierung des Bahnhofes ist bis 2024 geplant. |
Im Zuge der Erweiterung des Dortmunder Hauptbahnhofes wurden druckwasserdichte Kabelschächte mit bis zu 44 Rohranschlüssen benötigt. Allerdings durften die Schächte ein gewisses Gewicht nicht überschreiten, da in diesem Bereich kein Kran genutzt werden konnte. Die Kabelschächte sollten zwischen den Bahnsteigen verbaut werden und zudem in die Bodenplatte integriert werden. |
Lösung

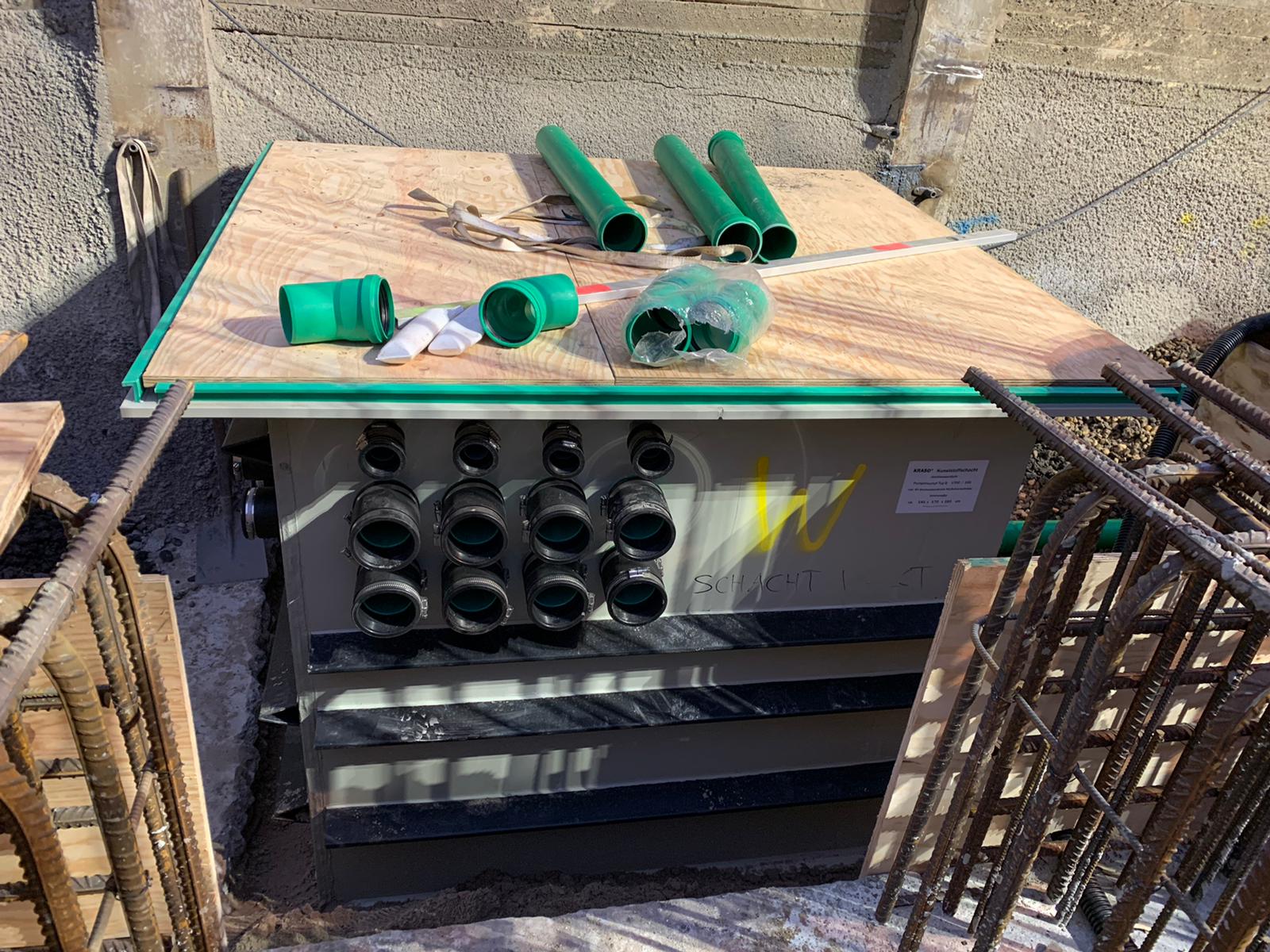

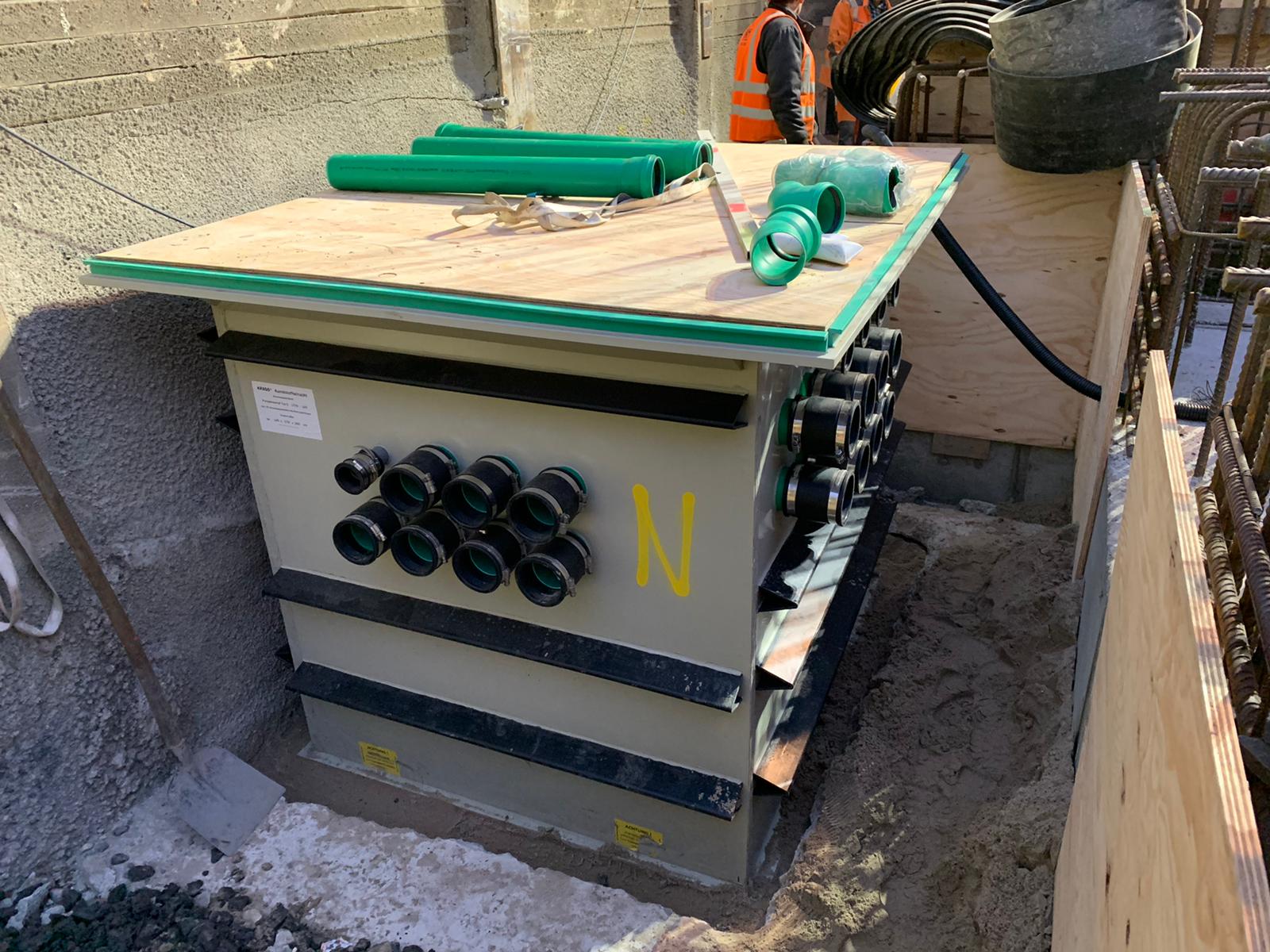

Anstelle der ansonsten verwendeten Betonschächte wurden KRASO Kunststoffschächte Typ Q verbaut. Diese wiegen nur einen Bruchteil gegenüber der Variante aus Beton und die gewünschten 44 Rohranschlüsse konnten so ebenfalls generiert werden. Des Weiteren wurde anstelle der üblichen KRASO Vierstegdichtung gegen drückendes Wasser ein rundum verlaufender Festflansch an die Kunststoffschächte angebracht, der wie gewünscht in die Bodenplatte integriert werden konnte.
