KRASO BKP - Boden - 90 - Komplett
KRASO BKP - Boden - 90 - Komplett
(inklusive Montagesets Verdreh- und Ausreißsicherung für Gashauseinführung)
KRASO Bauherren-Komfortpaket (BKP) - Boden - 90 - Komplett, Mehrsparten-Hauseinführung für Versorgungsleitungen (Strom, Wasser, Telekommunikation, Gas) bei nicht unterkellerten Gebäuden inkl. KRASO FLS 90
+ Die komfortable Lösung für Bauherren: Gas, Wasser, Strom und Telekommunikationsleitungen sicher und dicht in nicht unterkellerte Gebäude einführen!
• DVGW-Zulassung nach VP 601: Gas- und druckwasserdichtes Gesamtsystem bis 1 bar!
• Gas- und geruchsdicht – hochwertig im Sinne der TA-Luft!
• Radondicht! Methangasbeständig!
• KRASO Vierstegdichtung: Außenabdichtung zum Beton: 7 bar! Gas- und druckwasserdichtes Gesamtsystem: 1 bar!
+ Einfache Montage dank stabiler Aufstellvorrichtung und Sichtkontrolle der Rastmuffe – hilft Einbaufehler zu vermeiden!
+ Neuer Schlauchdurchmesser: Außen 90 mm - innen 80 mm!
+ Flächenbündiger Einbau in der Bodenplatte – vermeidet Stolperfallen und Beschädigungen beim Aufmauern der Wände! Inklusive Bauzeitschutzdeckel.
+ Durch den aufgerauten Spachtelflansch lassen sich Dampfsperrfolien problemlos anbinden!
+ Anpassbare Höhe, sowohl Bodenplatte als auch Estrich.
+ Enthält alle Komponenten für einen sicheren Netzanschluss: Geprüft nach DVGW!
Inklusive KRASO BKP - Boden - Dichteinsätze für Strom, Wasser, Telekommunikation, Blind
Inklusive KRASO BKP - Boden - Dichteinsätze für Strom, Wasser, Telekommunikation, Blind
Anwendungsbereich:
- BKP - Boden - Dichteinsatz - Strom - : 26 - 50 mm oder blind
- BKP - Boden - Dichteinsatz - Wasser - : 26 - 50 mm oder blind
- BKP - Boden - Dichteinsatz - Telekommunikation - : 5 - 8 mm bzw. 9 - 13 mm, 3 x 7 - 9 mm bzw. 10 - 13 mm, 13 - 17 mm bzw. 18 - 21 mm
sowie Montagesets für folgende Verdreh- und Ausreißsicherungen:
• Gashauseinführung Schuck DN 25**
• Gashauseinführung RMA DN 25**
+ Montagesets für folgende Verdreh- und Ausreißsicherungen optional erhältlich:
• Gashauseinführung Voigt DN 25
• Gashauseinführung Voigt DN 32
+ Inklusive Verlängerungsset!
+ Erhältlich auch als KRASO Bauherren-Komfortpaket - Boden - 90 - Basis - und als KRASO Bauherren-Komfortpaket - Boden - 90 - Rohbau -
Info
AB 06.04.22: TEUERUNGSZUSCHLAG + 6,5%
Lieferumfang:
Die folgenden Angaben beziehen sich auf das KRASO Bauherren-Komfortpaket - 90 - Komplett - 4-fach mit KRASO FLS 90 (3 Meter), bei anderen Ausführungen (- Komplett, 3-fach, 2-fach, 1-fach) weicht der Lieferumfang ab.• Standfuß
• Standfußverlängerung
• Trägerstangenpaar
• höhenverstellbares Bodenplattenelement 4-fach mit gas- und druckwasserdichter KRASO Vierstegdichtung, Spachtelflansch, Sichtkontrolle für Rastmuffe und vormontiertem Bauzeitschutzdeckel
• 4x Flexibles Leerrohr-System KRASO FLS 90 (3 Meter) mit aufvulkanisierter Rastmuffe und Verschlussdeckel
• höhenverstellbarer KRASO BKP Estrichaufsatz mit Schutzdeckel und Gleitmittel
• Höhenfixierung für KRASO BKP Estrichaufsatz (2 Stück)
• Montageanleitungen KRASO Bauherren-Komfortpaket - Boden - 90
• Zollstock
• Installationsset bestehend aus
– KRASO BKP - Boden - Dichteinsatz - Wasser -
· Schneidschrauben (2 Stück)
- Sekundärdichtung Wasser bestehend aus
· Endstopfen Universal - geteilt -
· Schlauchverbinder 90/80
· 2 Edelstahl-Schlauchschellen
– KRASO BKP - Boden - Dichteinsatz - Strom -
· Schneidschrauben (2 Stück)
- Sekundärdichtung Strom bestehend aus
· Endstopfen Universal - geteilt -
· Schlauchverbinder 90/80
· 2 Edelstahl-Schlauchschellen
– KRASO BKP - Boden - Dichteinsatz - Telekommunikation -
· Schneidschrauben (2 Stück)
- Sekundärdichtung Telekommunikation bestehend aus
· Endstopfen Telekommunikation - geteilt -
· Schlauchverbinder 90/80
· 2 Edelstahl-Schlauchschellen
– KRASO BKP - Boden - Dichteinsatz - Blind -
· Schneidschrauben (2 Stück)
- Sekundärdichtung Blind
· 1 Edelstahl-Schlauchschelle
• Montageset Verdreh- und Ausreißsicherung für Gashauseinführung Schuck DN 25
• Montageset Verdreh- und Ausreißsicherung für Gashauseinführung RMA DN 25
jeweils inkl. Primär- und Sekundärdichtung
Optional erhältlich:
• Montageset Verdreh- und Ausreißsicherung für Gashauseinführung Voigt DN 25
• Montageset Verdreh- und Ausreißsicherung für Gashauseinführung Voigt DN 32
jeweils inkl. Primär- und Sekundärdichtung
• KRASO BKP - Boden - Verlängerungsset bestehend aus
- 8x Schrumpfschlauch 95/25
- 4x Adapterrohr DN 90 mit Schutzdeckel
Downloads
Produktinfo
Datenblatt
Prüfzeugnis
Montageanleitung
DWG-Dateien
-
kraso_katalog_bkp_boden_90_komplett (2.25 MiB)
-
DVGW-Baumusterprüfzertifikat_KRASO_BKP_Boden_zv (701.58 KiB)
-
IAF_Prüfbericht_Radondichtheit_BKP_zv (379.18 KiB)
-
Montageanleitung KRASO BKP - Boden - 90 zv (3.04 MiB)
-
DWG_KRASO_BKP_Boden_90_1-fach (26.48 MiB)
|

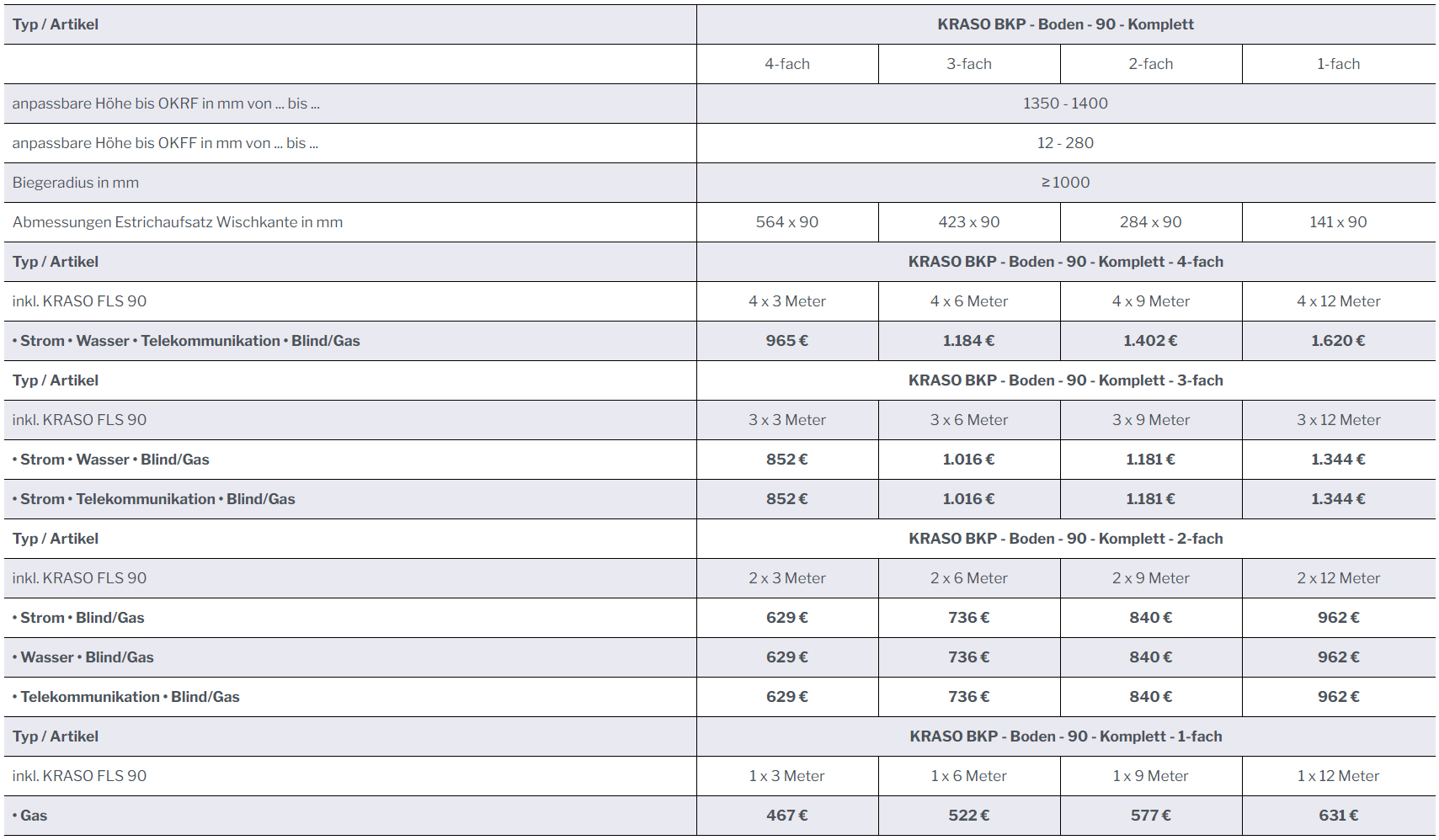

Typ / Artikel |
KRASO BKP - Boden - 90 - Komplett |
|||
|
4-fach |
3-fach |
2-fach |
1-fach |
|
|
anpassbare Höhe bis OKRF in mm von ... bis ... |
1350 - 1400 |
|||
|
anpassbare Höhe bis OKFF in mm von ... bis ... |
12 - 280 |
|||
|
Biegeradius in mm |
≥ 1000 |
|||
|
Abmessungen Estrichaufsatz Wischkante in mm |
564 x 90 |
423 x 90 |
284 x 90 |
141 x 90 |
|
Typ / Artikel |
KRASO BKP - Boden - 90 - Komplett - 4-fach |
|||
|
inkl. KRASO FLS 90 |
4 x 3 Meter |
4 x 6 Meter |
4 x 9 Meter |
4 x 12 Meter |
|
• Strom • Wasser • Telekommunikation • Blind/Gas |
965 € |
1.184 € |
1.402 € |
1.620 € |
|
Typ / Artikel |
KRASO BKP - Boden - 90 - Komplett - 3-fach |
|||
|
inkl. KRASO FLS 90 |
3 x 3 Meter |
3 x 6 Meter |
3 x 9 Meter |
3 x 12 Meter |
|
• Strom • Wasser • Blind/Gas |
852 € |
1.016 € |
1.181 € |
1.344 € |
|
• Strom • Telekommunikation • Blind/Gas |
852 € |
1.016 € |
1.181 € |
1.344 € |
|
Typ / Artikel |
KRASO BKP - Boden - 90 - Komplett - 2-fach |
|||
|
inkl. KRASO FLS 90 |
2 x 3 Meter |
2 x 6 Meter |
2 x 9 Meter |
2 x 12 Meter |
|
• Strom • Blind/Gas |
629 € |
736 € |
840 € |
962 € |
|
• Wasser • Blind/Gas |
629 € |
736 € |
840 € |
962 € |
|
• Telekommunikation • Blind/Gas |
629 € |
736 € |
840 € |
962 € |
|
Typ / Artikel |
KRASO BKP - Boden - 90 - Komplett - 1-fach |
|||
|
inkl. KRASO FLS 90 |
1 x 3 Meter |
1 x 6 Meter |
1 x 9 Meter |
1 x 12 Meter |
|
• Gas |
467 € |
522 € |
577 € |
631 € |
KRASO Y-Schlüssel
Y-Schlüssel zum Öffnen/Schließen des KDS Verschlussdeckels, erhältlich für KRASO Kabeldurchführung KDS 90 und KDS 150Immer das richtige Zubehör für KRASO Kabeldurchführung KDS + Gebäudeeinführung KDS 150
+ Mit dem passenden Zubehör lassen sich die KRASO Kabeldurchführung KDS 90 / KDS 150 als Dichtpackungen und die KRASO Gebäudeeinführung KDS 150 zu einem komplett individuellen System konfigurieren – so wie es für anspruchsvolle Bauvorhaben benötigt wird.
+ Unsere Experten beraten Sie gerne zu den zahlreichen Möglichkeiten – auch vor Ort!
KRASO FLS - Flexibles Leerrohr-System
flexibles Leerrohr-System als Kabelschutzschlauch für gas- und wasserdichte Anbindung an KRASO Kabeldurchführung KDS, Überdruck von 4,0 bzw. 3,0 bar, Unterdruck 0,7 bzw. 0,5 bar, schwere Ausführung für hohe mechanische Beanspruchung, hohe Laugen- und Säurebeständigkeit, frei von Weichmachern, entsprechend RoHS-Norm, innen glattwandig, in der Außenwand Spirale aus Hart-PVC, Temperaturbereich von -15°C bis +60°C, bei KRASO FLS 150 mit extra glatter InnenbeschichtungImmer das richtige Zubehör für KRASO Kabeldurchführung KDS + Gebäudeeinführung KDS 150
+ Mit dem passenden Zubehör lassen sich die KRASO Kabeldurchführung KDS 90 / KDS 150 als Dichtpackungen und die KRASO Gebäudeeinführung KDS 150 zu einem komplett individuellen System konfigurieren – so wie es für anspruchsvolle Bauvorhaben benötigt wird.
+ Unsere Experten beraten Sie gerne zu den zahlreichen Möglichkeiten – auch vor Ort!
KRASO Systemdichteinsatz KDS 90
Systemdichteinsatz speziell für den Einsatz in KRASO Systemdeckel KDS 90,gegen drückendes Wasser bis 2,5 bar, 30 mm Dichtung, DrehmomentKontrollMutter KRASO DKM, rostfreier Edelstahl V2A, 1-fachImmer das richtige Zubehör für KRASO Kabeldurchführung KDS + Gebäudeeinführung KDS 150
+ Mit dem passenden Zubehör lassen sich die KRASO Kabeldurchführung KDS 90 / KDS 150 als Dichtpackungen und die KRASO Gebäudeeinführung KDS 150 zu einem komplett individuellen System konfigurieren – so wie es für anspruchsvolle Bauvorhaben benötigt wird.
+ Unsere Experten beraten Sie gerne zu den zahlreichen Möglichkeiten – auch vor Ort!
KRASO Gebäudeeinführung KDS 150 - Sonder
Biegeradius ca. 200 cm, für den sicheren Anschluss von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. im nicht unterkellerten Bereich. Mit Aufstellvorrichtung, Leerrohraufsatz 20 cm, sowie druckwasserdichter, umlaufender KRASO Vierstegdichtung und 2 KRASO KDS Verschlussdeckeln
KRASO Gebäudeeinführung KDS 150
zur Einführung von Versorgungsleitungen wie z.B. Wasser - Strom - Telefon usw. in nicht unterkellerte Gebäude, mit druckwasserdichter, umlaufender KRASO Vierstegdichtung
Hat den Bogen raus – für Industrie und Gewerbe
+ Die KRASO Gebäudeeinführung KDS 150 führt Kabel und Rohre sicher und zuverlässig ins Gebäude und ist dabei durch das KRASO Kabeldurchführungssystem KDS 150 flexibel und vielfach kombinierbar. Mit einem Radius von 650 mm bzw. 1000 mm lassen sich so Grundleitungen und Kabelschutzrohre im 90° Winkel an Gebäude ohne Unterkellerung anschließen.+ Die KRASO Gebäudeeinführung KDS 150 kann durch das Stecksystem zu einer Reihe von beliebiger Anzahl erweitert werden - je nach Bedarf!
+ Zur Einführung von Leitungen wie z.B. Wasser, Strom, Telefon usw. in nicht unterkellerte Gebäude: Die optimale Lösung für Industrie und Gewerbe.+ Abdichtung in der Bodenplatte durch druckwasserdichte, umlaufende KRASO Vierstegdichtung.
+ Mit stabiler Aufstellvorrichtung zur Positionierung vor dem Betonieren.
+ Flexible Anschlussmöglichkeiten auf der Außenseite durch KRASO Kabeldurchführungssystem KDS 150.
+ Zusätzliche Medienrohrabdichtung innenseitig durch KRASO Dichteinsätze.
+ Im Lieferumfang enthalten: KRASO KDS 150 Leerrohraufsatz mit Bajonettanschluss, für den Fußbodenaufbau mit Fußbodenheizung, Dämmung und Estrich.
+ Zahlreiches Zubehör rundet das KRASO Kabeldurchführungssystem zu einem kompletten, universell einsetzbaren Paket ab!
